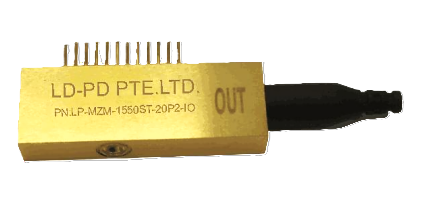

LP-MZM-T-BW - амплитудные модуляторы на основе кристалла со встроенным лазером DFB

Широкополосные амплитудные электрооптические модуляторы Маха-Цендера на ниобате лития серии LP-MZM-T-BW.

  • Рабочая длина волны 1550 нм.
  • Полоса модуляции до 40 ГГц.
  • Интегрированный DFB-лазер.
  • Полуволновое напряжение до 4 В.

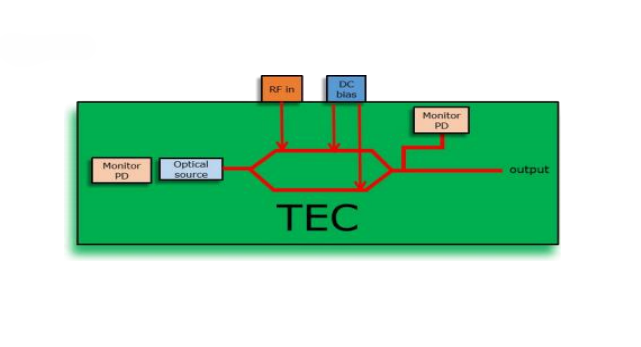

LP-MZM-T-BW – компактные амплитудные модуляторы, построенные на основе тонкоплёночного ниобата лития (LNOI) и интегрированного DFB-лазера, что обеспечивает высокую эффективность и миниатюрные размеры (~3 см). Принцип работы основан на эффекте Маха-Цендера: входной оптический сигнал от лазера разделяется на два плеча, где под действием приложенного RF-сигнала (с полуволновым напряжением 3,3-4 В) изменяется фаза света. При рекомбинации лучей происходит интерференция, преобразующая фазовую модуляцию в амплитудную. Для стабилизации точки смещения используются термооптические нагреватели, а встроенный TEC (термоэлектрический охладитель) контролирует температуру лазера.

Особенности:

  • Герметичный корпус.
  • Низкие потери.
  • Интегрированный DFB-лазер.
  • Термостабилизация.

Электрические и оптические характеристики

Параметр Мин. Тип. Макс. Ед. измерения
Центральная длина волны
1535 1550 1565 нм
Выходная мощность
12 13
дБм
Рабочий ток

300 400 мА
Прямое напряжение
1,2
2 В
Относительная интенсивность шума (RIN)

-150
дБ/Гц
Сопротивление термистора
9.5 10 10.5 кОм
Полуволновое напряжение @1кГц

3,3 3,5 В
Полуволновое напряжение @1ГГц


4 В

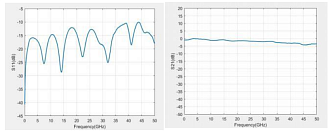

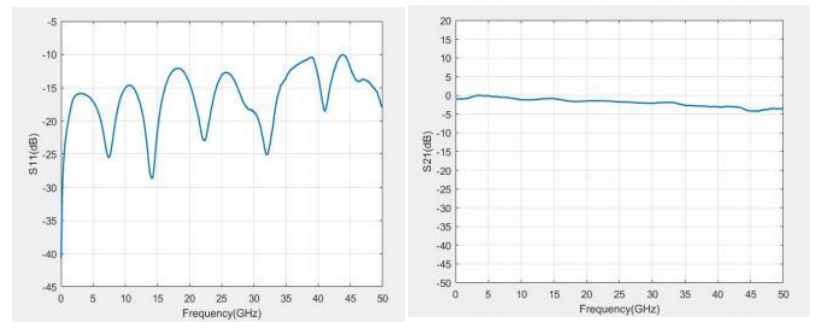

Полоса модуляции
20 / 40
ГГц
Коэффициент экстинкции
20

дБ
Тип волокна
SM / PM (опционально)
Коннекторы
FC/APC, FC/UPC
Габариты
30×10×5 мм

Абсолютные предельные значения
Параметр Мин. Макс. Ед. измерения
Температура хранения
-40 +85 °C
Температура работы
-40 +70 °C
Входная ВЧ мощность

25 дБм
Мощность нагревателя

200 мВт
Ток TEC

0,5 А
Напряжение TEC

5 В

  • Волоконно-оптические датчики.
  • Системы импульсной модуляции оптического излучения.
  • Генераторы оптических импульсов.
  • Аналоговые системы передачи.

Артикул:  LP-MZM-T-BW-IO-Z-AB

Обозначение линейки Тип устройства Термоэлектрическое охлаждение Полоса пропускания (BW) Встроенный лазер (IO) Тип волокна (Z) Тип коннектора (AB)
LP MZM: амплитудный модулятор Маха-Цендера. T: есть 20: ГГц
40: 40 ГГц
IO: есть P: PM
S: SM
00: без коннекторов
FP: FC/PC
FA: FC/APC

Модель Описание
LP-MZM-T-40-IO-S-FA Амплитудный модулятор. Рабочая длина волны: 1550 нм. Полоса пропускания: 40 ГГц. Тип волокна: PM. Тип коннектора: FC/APC.
LP-MZM-T-BW-IO-Z-AB Амплитудный модулятор. Требуется указать параметры.
