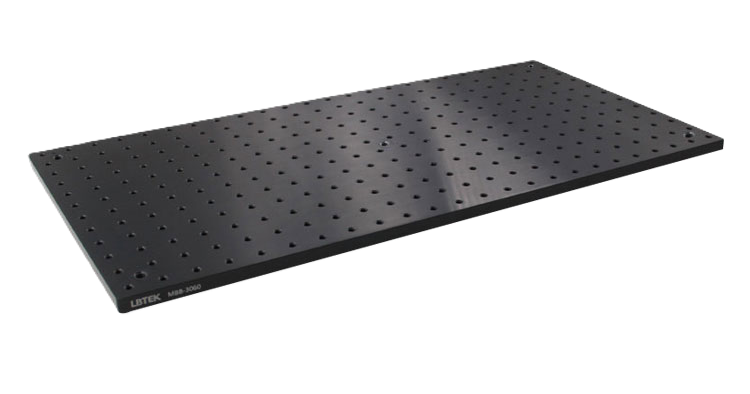

MBB - алюминиевые плиты
- Длина плиты 150-900 мм.
- Ширина плиты 100-600 мм.
- Толщина плиты 12,7 / 19 мм.
- Материал: алюминиевый сплав 6061-T6.
- Сетка монтажных отверстий М6, 25х25 мм.

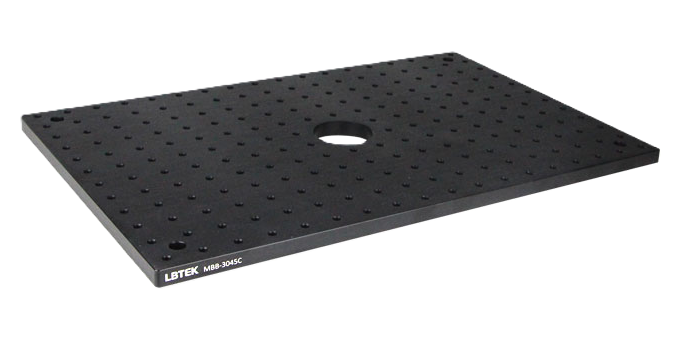

Серия MBB представляет собой линейку алюминиевые оптические плиты, предназначенные для создания стабильных и компактных оптических систем. Изготовленные из алюминиевого сплава 6061-T6 с черным анодно-оксидным покрытием, эти плиты обеспечивают минимальный уровень ложных отражений и исключают их влияние на работу чувствительных оптических компонентов. Поверхность плит оборудована регулярной матрицей резьбовых отверстий M6 с шагом 25 мм, что обеспечивает гибкость конфигурации экспериментальных установок и удобство монтажа оборудования. Модель MBB-C отличается наличием центрального сквозного отверстия. Это обеспечивает дополнительную стабильность при работе с оборудованием, имеющим значительную массу, минимизируя деформационные изменения геометрии поверхности.
Все плиты серии отличаются износостойкостью и коррозионной устойчивостью. Производитель предоставляет возможность индивидуального конфигурирования изделий под определенные задачи заказчика, включая выбор геометрических параметров и схем расположения монтажных элементов.
Особенности:- Шестиугольная сотовая структура.
- Материал рабочей поверхности – алюминиевый сплав.
- Возможность изготовления под заказ.
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Материал
|
алюминиевый сплав 6061-T6 | |
|
Обработка поверхности
|
черное анодирование | |
|
Толщина плиты
|
12,7 / 19 | мм |
|
Плоскостность
|
± 0,15 / ± 0,08 | мм |
|
Монтажные отверстия
|
M6, сквозные | |
|
Шаг сетки крепежа
|
25×25 | мм |
|
Расстояние от края до отверстий
|
12,5 | мм |
