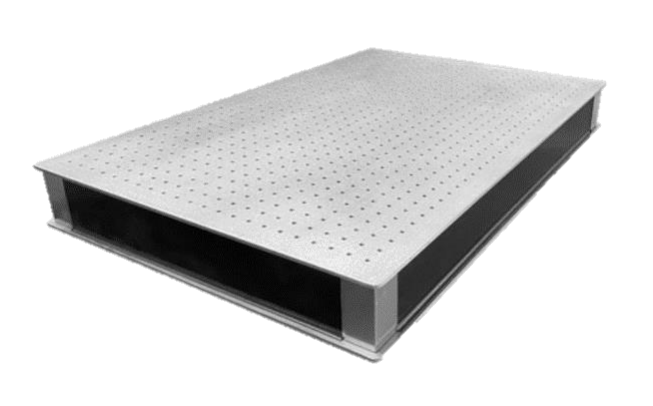

OP - Сотовые оптические плиты
- Длина плиты от 300 до 1200 мм.
- Ширина плиты от 300 до 1200 мм.
- Толщина плиты 50 мм.
- Матовая обработка поверхности.
- Сетка монтажных отверстий М6, 25х25 мм.
Сотовые оптические плиты серии OP производства LBTEK предназначены для создания стабильных оптических систем. Конструкция изделий выполнена целиком из стали, что гарантирует термическую стабильность и длительный срок службы. Рабочая поверхность изготавливается из магнитной нержавеющей стали с матовой обработкой. Это существенно снижает уровень ложных отражений и минимизирует их влияние на работу оптических систем.
Внутренняя структура плиты образована сотовым заполнением. Данная конструкция обеспечивает повышенную стабильность платформы благодаря эффективному подавлению механических вибраций и минимальному уровню остаточных напряжений в материале. Рабочая поверхность оборудована стандартной матрицей резьбовых отверстий для удобного монтажа оптических компонентов и крепежных элементов. Для установки плиты на штатив или другое основание на нижней стороне предусмотрены дополнительные крепежные отверстия.
Особенности:
- Шестиугольная сотовая структура.
- Дополнительные крепёжные отверстия на основании.
- Материал рабочей поверхности - нержавеющая сталь.
- Возможность изготовления под заказ.
| Параметр | Значение | Единица измерения |
|---|---|---|
|
Материал рабочей поверхности
|
нержавеющая сталь | |
|
Обработка поверхности
|
матовая | |
|
Толщина стальной плиты
|
5 | мм |
|
Толщина сотовой плиты
|
50 | мм |
|
Плоскостность рабочей поверхности
|
≤ 0,05 | мм/м² |
|
Шероховатость рабочей поверхности
|
≤ 0,8 | мкм |
|
Монтажные отверстия на рабочей поверхности
|
M6 | мм |
|
Шаг сетки крепежа на рабочей поверхности
|
25×25, отступ от края 37,5 | мм |
|
Монтажные отверстия на основании (сквозные)
|
4xM6, отступ от края 62,5 | мм |
