OTSB - алюминиевые оптические плиты
Серия алюминиевых оптических плит OTSB используется для создания различных компактных оптических схем. Серия обладает малым весом, имеет широкий диапазон размеров.
- Размеры плиты от 200х200 мм до 900х600 мм.
- Толщина плиты 13 мм.
- Сетка монтажных отверстий М6, 25х25 мм.
Производитель: EV
Параметры стандартных моделей:

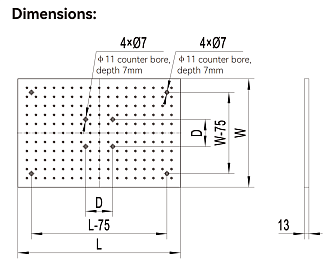

| Модель | Габариты | L | W | D |
|---|---|---|---|---|
|
OTSB2020-13 |
200×200×13 |
200 |
200 |
- |
|
OTSB2030-13 |
300×200×13 |
300 |
200 |
- |
|
OTSB3030-13 |
300×300×13 |
300 |
300 |
- |
|
OTSB3045-13 |
450×300×13 |
450 |
300 |
75 |
|
OTSB3060-13 |
600×300×13 |
600 |
300 |
75 |
|
OTSB4545-13 |
450×450×13 |
450 |
450 |
75 |
|
OTSB4560-13 |
600×450×13 |
600 |
450 |
75 |
|
OTSB6060-13 |
600×600×13 |
600 |
600 |
75 |
|
OTSB6090-13 |
900×600×13 |
900 |
600 |
75 |
- Модели без значения D не оснащены центральными отверстиями с фаской.
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Материал
|
алюминиевый сплав |
- |
|
Толщина плиты
|
13 | мм |
|
Плоскостность (600 х 600 мм)
|
0,3 | мм |
|
Шаг сетки крепежа
|
25х25 | мм |
|
Граница монтажных отверстий
|
25 | мм |
|
Тип крепежа
|
М6 | - |
|
Вес плиты 300х300 мм
|
3 | кг |
