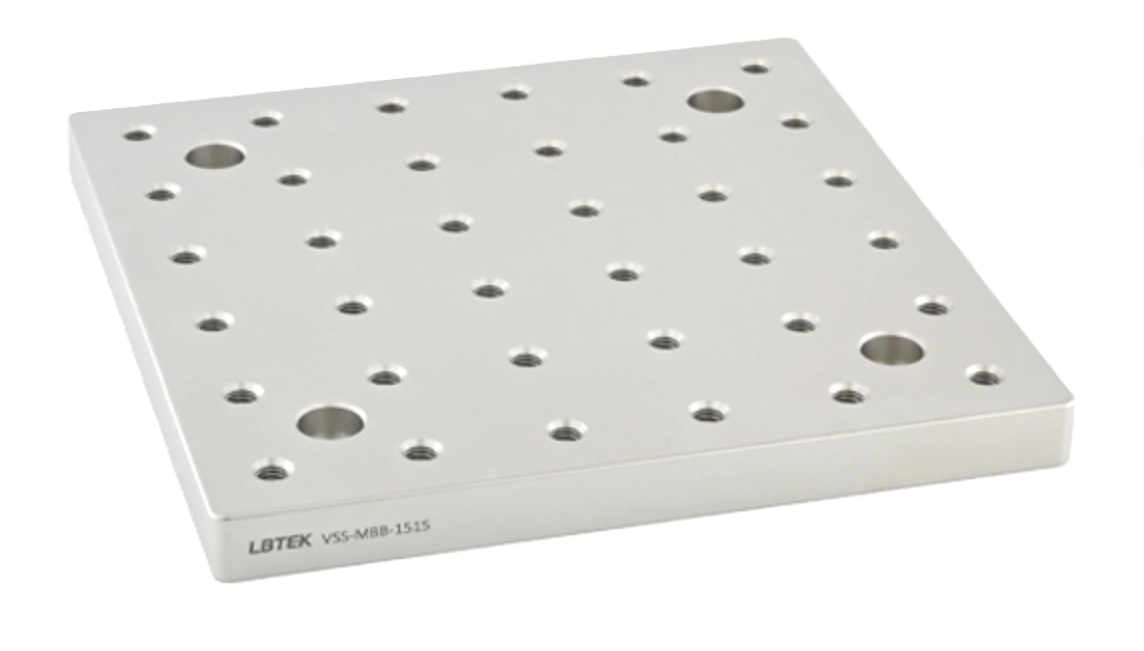

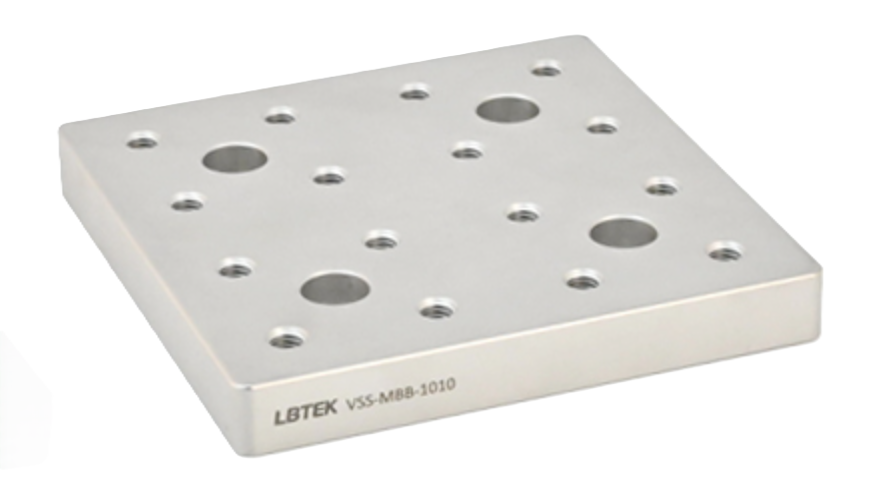

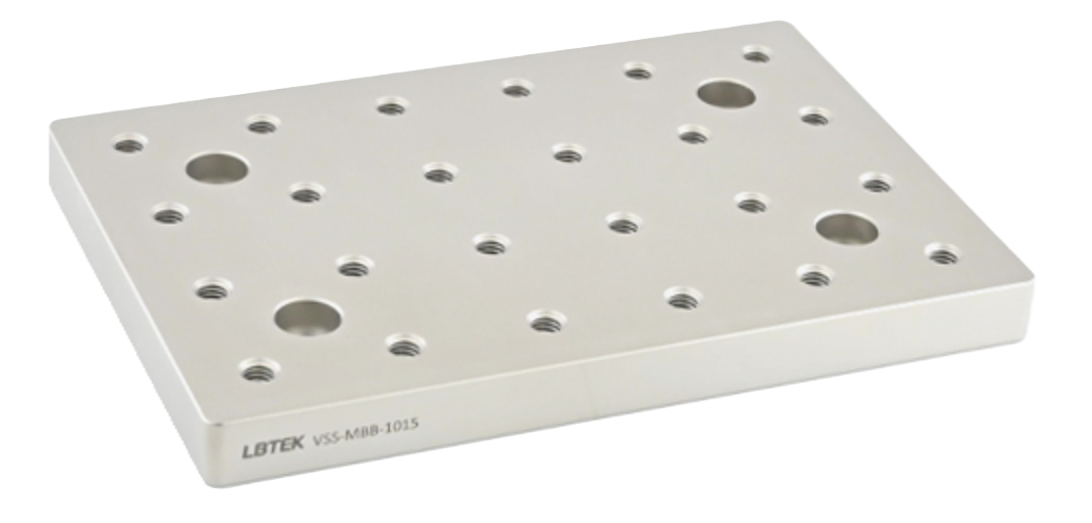

VSS-MBB - оптические плиты для работы в вакууме
- Длина плиты 100 / 150 мм.
- Ширина плиты 100 / 150 мм.
- Толщина плиты 12,7 мм.
- Дробеструйная обработка с пассивацией.
- Сетка монтажных отверстий М6, 25х25 мм.
Оптическая плита VSS-MBB от производителя LBTEK изготовлена из нержавеющей стали марки 316L с пассивированной поверхностью после дробеструйной обработки. Конструкция предназначена для эксплуатации в высоковакуумных условиях при давлениях до 10⁻⁶ Торр и ниже. Модель толщиной 12,7 мм оснащена сеткой резьбовых отверстий M6 с шагом 25 мм и дополнительными отверстиями для скрытого монтажа.
Изделие поставляется в готовом к использованию состоянии и может быть установлено в вакуумную систему непосредственно после распаковки в условиях чистой зоны. Для сохранения вакуумных характеристик при работе с плитой необходимо использовать перчатки для предотвращения контаминации поверхности органическими загрязнениями. Плита оптимальна для создания компактных лазерных и оптических систем, требующих высокой стабильности и вакуумной совместимости.
Особенности:- Изготовлена из нержавеющей стали 316L.
- Предназначена для использования в вакуумной среде до 10⁻⁶ Торр.
- Система резьбовых отверстий M6 с шагом 25 мм.
- Возможность изготовления под заказ.
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Материал
|
Нержавеющая сталь 316L | |
|
Обработка поверхности
|
Дробеструйная обработка с пассивацией | |
|
Толщина плиты
|
12,7 | мм |
|
Плоскостность
|
± 0,15 | мм |
|
Монтажные отверстия
|
M6, сквозные | |
|
Шаг сетки крепежа
|
25×25 | мм |
|
Расстояние от края до отверстий
|
12,5 | мм |
