AFST - оптические столы с независимыми пневматическими опорами

Вибрация – физическое явление, характеризующееся колебательным движением объекта относительно положения равновесия. В технических системах, особенно в прецизионных оптических установках, вибрационные помехи возникают от множества источников: низкочастотные колебания основания (0,1-10 Гц), работа оборудования на платформе (10-500 Гц), акустические воздействия (<20 Гц), транспортные вибрации (5-100 Гц) и даже перемещения персонала (1-3 Гц). Для минимизации этих воздействий применяется виброизоляция – метод разделения источника вибрации и защищаемого объекта посредством упругих и демпфирующих элементов.

Современные системы виброизоляции подразделяются на активные и пассивные. Активные системы используют принцип компенсации вибрации путем генерации противофазных колебаний, требуя внешнего энергоснабжения и сложной системы управления (датчики, контроллеры, исполнительные механизмы). Пассивные системы основаны на поглощении энергии колебаний специальными материалами (резина, металлические пружины) и отличаются простотой конструкции, но меньшей эффективностью в широком частотном диапазоне. Ключевым параметром виброизоляции является коэффициент передачи T, определяемый соотношением частоты возмущения и собственной частоты системы. Оптимальный эффект достигается при T<1, что соответствует случаю, когда частота возмущения превышает √2 собственной частоты системы.

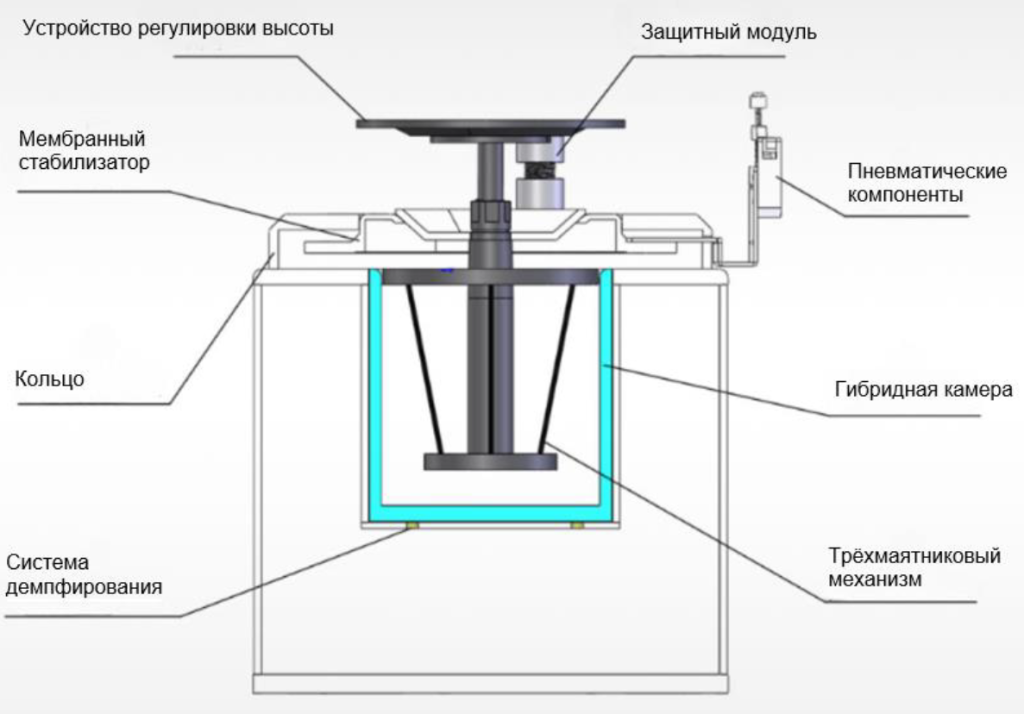

Конструкция пневматического виброизолятора с трехмаятниковой системой

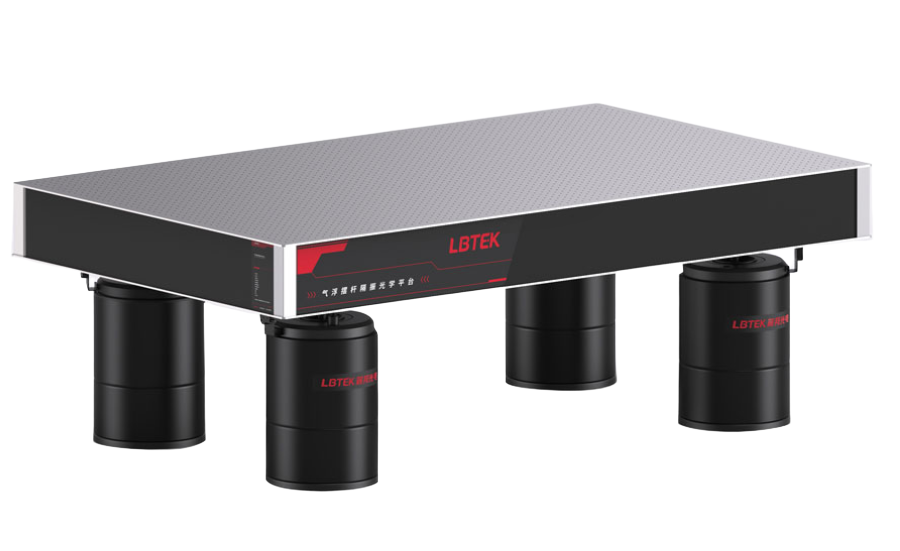

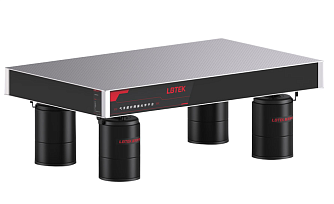

Оптические столы серии AFST от LBTEK представляют собой решения для лабораторий, требующих исключительной виброизоляции и стабильности рабочей поверхности. В основе конструкции лежит система трёхмаятниковых пневматических опор, сочетающая воздушную подвеску и маятниковый механизм. Такая комбинация обеспечивает рекордно низкую собственную частоту (1-1,7 Гц в вертикальном направлении и 1-1,5 Гц в горизонтальном), что позволяет эффективно подавлять даже низкочастотные вибрации.

Столешница, изготовленная из магнитопроводящей нержавеющей стали и обработанная по технологии Diwen для получения матовой поверхности, обеспечивает превосходную плоскостность и низкую шероховатость. Внутренняя структура с изолирующими элементами предотвращает проникновение жидкостей и загрязнений, сохраняя целостность конструкции на протяжении всего срока службы.
