AFT - оптические столы с активной виброизоляцией
- Длина плиты от 1200 до 4000 мм.
- Ширина плиты от 900 до 1500 мм.
- Толщина плиты 100/200/300 мм.
- Собственная частота в вертикальном направлении: 1-2 Гц.
- Собственная частота в горизонтальном направлении: 1-2 Гц.

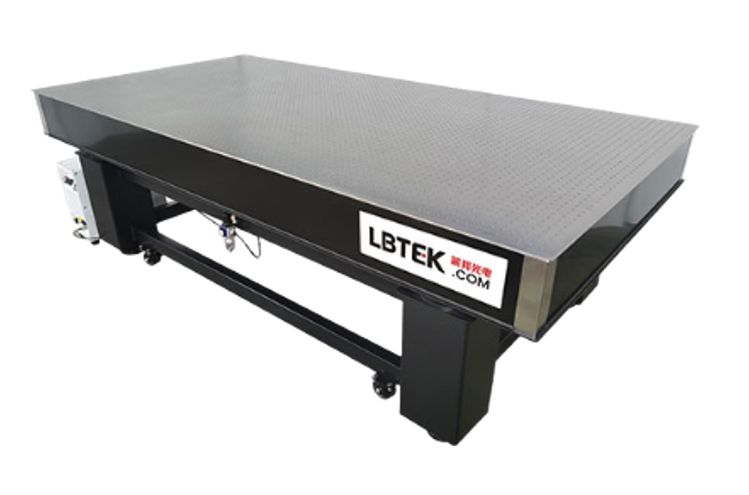

Оптические столы серии AFT представляют собой платформы, предназначенные для обеспечения высокоэффективной виброизоляции научного оборудования и прецизионных приборов. В конструкции столов реализована двухкамерная пневматическая система виброизоляции, обеспечивающая теоретические собственные частоты вертикальных и горизонтальных колебаний в диапазоне 1-2 Гц. Рабочая поверхность выполнена из магнитной нержавеющей стали с дифракционным матовым покрытием для минимизации отражений. Внутренняя структура стола включает систему защитных элементов, предотвращающих проникновение жидкостей и загрязнений в ячеистую структуру. Конструкция оснащена матрицей монтажных отверстий M6 с шагом 25 мм x 25 мм для удобства крепления экспериментального оборудования.
Столы используют систему воздушных пружин с двухкамерной конструкцией для снижения вертикальной жесткости и дросселирующим отверстием для создания демпфирования. Опорная рама, в зависимости от размера стола, может иметь четыре или шесть точек опоры, образующих жесткую конструкцию. Система виброизоляции стола эффективно подавляет вибрации, возникающие выше собственной частоты системы, обеспечивая стабильность и точность измерений. Рама стола оснащена регулируемыми опорами и колесами для удобства перемещения и выравнивания.
Параметры стандартных моделей:
| Модель | Габариты (Д×Ш), мм | Толщина плиты, мм | Высота, мм |
|---|---|---|---|
|
AFT1209
|
1200×900 | 100 | 800 |
|
AFT1510
|
1500×1000 | 200 | 800 |
|
AFT1512
|
1500×1200 | 200 | 800 |
|
AFT1810
|
1800×1000 | 200 | 800 |
|
AFT1812
|
1800×1200 | 200 | 800 |
|
AFT2010
|
2000×1000 | 200 | 800 |
|
AFT2012
|
2000×1200 | 200 | 800 |
|
AFT2015
|
2000×1500 | 200 | 800 |
|
AFT2412
|
2400×1200 | 200 | 800 |
|
AFT2415
|
2400×1500 | 200 | 800 |
|
AFT3012
|
3000×1200 | 300 | 800 |
|
AFT3015
|
3000×1500 | 300 | 800 |
|
AFT3612
|
3600×1200 | 300 | 800 |
|
AFT3615
|
3600×1500 | 300 | 800 |
|
AFT4012
|
4000×1200 | 300 | 800 |
|
AFT4015
|
4000×1500 | 300 | 800 |
- Возможно изготовление оптических столов из немагнитной стали ( серия AFTxxXX-304)
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Высота стола
|
800 | мм |
|
Собственная частота (верт.)
|
1 - 2 | Гц |
|
Собственная частота (гор.)
|
1 - 2 | Гц |
|
Плоскостность
|
0,05 - 0,1 / 600×600 | |
|
Шероховатость поверхности
|
0,8 | мкм |
|
Тип монтажных отверстий
|
M6 | |
|
Шаг отверстий
|
25×25 | мм |
|
Материал столешницы
|
Нержавеющая сталь | |
|
Обработка поверхности
|
Матовая (Diwen) | |
|
Диапазон рабочих температур
|
-20...+70 | °C |
| Код серии | Длина плиты (xx) | Ширина плиты (XX) | Материал |
|---|---|---|---|
| AFT |
12: 1200 мм 15: 1500 мм 18: 1800 мм xx: другая |
09: 900 мм 10: 1000 мм 12: 1200 мм XX: другая |
Не указывается (по умолчанию): нержавеющая сталь 304: немагнитная нержавеющая сталь |
