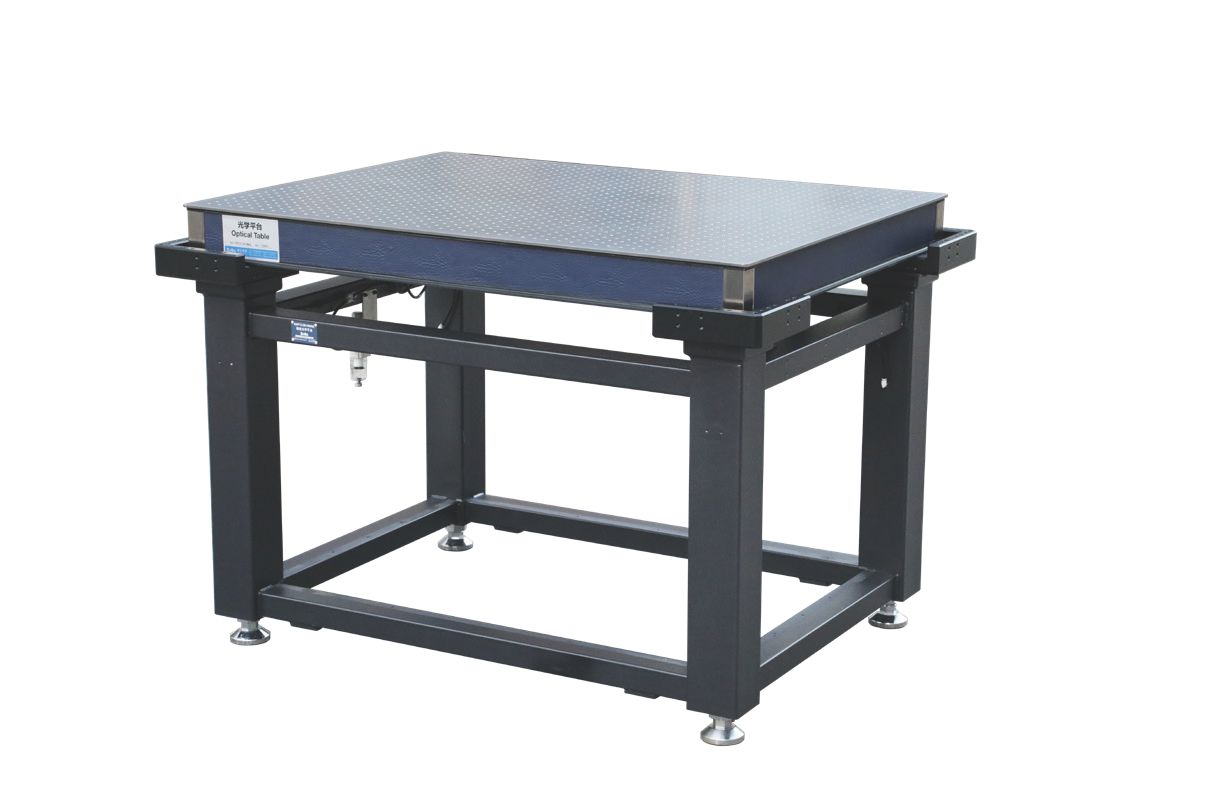

NAP - оптические столы с напряженносвязанной системой пневматической виброизоляции

Серия оптических столов с пневматической вибрационной изоляцией NAP является идеальной рабочей платформой для оптических устройств высокой точности, например, оборудования для конфокальной микроскопии, микроскопов с большим увеличением, а также может использоваться для построения систем оптических путей.

Длина плиты от 1000 до 1500 мм.
Ширина плиты от 800 до 1200 мм.
Толщина плиты 100 мм.
Собственная частота в вертикальном направлении < 1,5 - 2,5 Гц.
Собственная частота в горизонтальном направлении < 1 - 1,5 Гц.

Производитель: EV

Узнать цену

Задать вопрос

Параметры стандартных моделей:

Модель стола	Размер (мм)	Толщина плиты (мм)	Вес плиты (кг)	Площадь опор (мм)	Нагрузка (кг)	Количество ножек
NAP10-08	1000×800×800	100	96	100×100	500	4
NAP12-08	1200×800×800	100	115	100×100	500	4
NAP12-09	1200×900×800	100	130	100×100	500	4
NAP12-10	1200×1000×800	100	144	100×100	500	4
NAP12-12	1200×1200×800	100	173	100×100	500	4
NAP15-09	1500×900×800	100	162	100×100	500	4
NAP15-10	1500×1000×800	100	180	100×100	500	4
NAP15-12	1500×1200×800	100	216	100×100	500	4
NAP10-08-K	1000×800×800	100	92	100×100	500	4
NAP12-08-K	1200×800×800	100	111	100×100	500	4
NAP12-09-K	1200×900×800	100	124	100×100	500	4
NAP12-10-K	1200×1000×800	100	138	100×100	500	4
NAP12-12-K	1200×1200×800	100	166	100×100	500	4
NAP15-09-K	1500×900×800	100	155	100×100	500	4
NAP15-10-K	1500×1000×800	100	173	100×100	500	4
NAP15-12-K	1500×1200×800	100	207	100×100	500	4

Общие параметры:

Параметр	Значение	Ед. измерения
Толщина столешницы	100	мм
Толщина верхней и нижней поверхностей	4 – 6	мм
Материал верхней поверхности	нержавеющая сталь
Материал нижней поверхности	углеродистая сталь
Структура	трехслойная сотовая (доступна также вариация со специальной защитой от пыли для каждой соты)
Плоскостность	0,02 - 0,05 (600 х 600)	мм
Эффективность в вертикальном направлении	5 Гц：75~92%； 10 Гц：90%~95%
Эффективность в горизонтальном направлении	5 Гц：88~94%； 10 Гц：92%~98%
Частота собственных колебаний в вертикальном направлении	<1,5 - 2,5	Гц
Частота собственных колебаний в горизонтальном направлении	<1 - 1,5	Гц
Диапазон регулировки высоты	-10…+15	мм
Высота стола	800	мм
Шаг сетки крепежа	25х25	мм
Граница монтажных отверстий	37,5	мм
Тип крепежа	М6
Максимальная нагрузка	500	кг
Максимальное давление воздуха	0,6	МПа
Рекомендованное давление воздуха	0,3 - 0,4	МПа

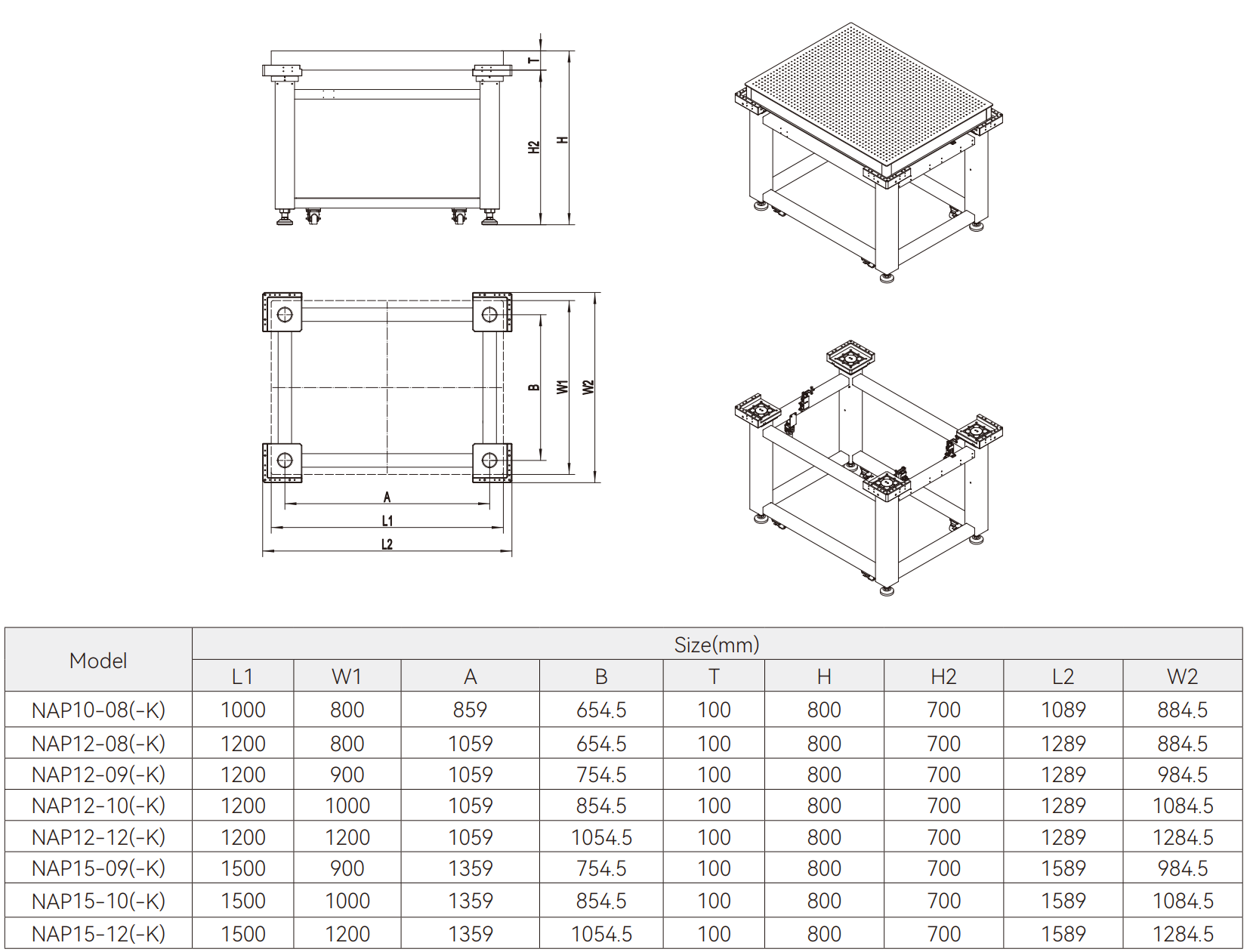

NAP - оптические столы с напряженносвязанной системой пневматической виброизоляции 14002.8(Kб)

Артикул: NAPXX-XX (-K) (-XXX) (-WQB)

Код серии	Длина плиты	Ширина плиты	Структура	Материал верхней поверхности	Воздушный компрессор
NAP	10: 1000 мм 12: 1200 мм 15: 1500 мм XX: другая	08: 800 мм 09: 900 мм 12: 1200 мм XX: другая	Не указывается (по умолчанию): сварная плита K: сотовая с особой защитой от пыли для каждой из сот	Не указывается (по умолчанию): SUS430 нержавеющая сталь 304: SUS304 нержавеющая сталь 316: SUS316 нержавеющая сталь	Не указывается (по умолчанию): компрессор включён в комплект поставки WQB: без воздушного компрессора

Модель	Описание
NAPXX-XX (-K) (-XXX) (-WQB)	Оптический стол с виброизоляцией. Требуется указать параметры.
NAP10-08	Оптический стол с виброизоляцией. Размер стола 1000×800×800. Толщина плиты 100 мм. Масса плиты 96 кг. Высота опор 700 мм.
NAP12-08	Оптический стол с виброизоляцией. Размер стола 1200×800×800. Толщина плиты 100 мм. Масса плиты 115 кг. Высота опор 700 мм.
NAP12-09	Оптический стол с виброизоляцией. Размер стола 1200×900×800. Толщина плиты 100 мм. Масса плиты 130 кг. Высота опор 700 мм.
NAP12-10	Оптический стол с виброизоляцией. Размер стола 1200×1000×800. Толщина плиты 100 мм. Масса плиты 144 кг. Высота опор 700 мм.
NAP12-12	Оптический стол с виброизоляцией. Размер стола 1200×1200×800. Толщина плиты 100 мм. Масса плиты 173 кг. Высота опор 700 мм.
NAP15-09	Оптический стол с виброизоляцией. Размер стола 1500×900×800. Толщина плиты 100 мм. Масса плиты 162 кг. Высота опор 700 мм.
NAP15-10	Оптический стол с виброизоляцией. Размер стола 1500×1000×800. Толщина плиты 100 мм. Масса плиты 180 кг. Высота опор 700 мм.
NAP15-12	Оптический стол с виброизоляцией. Размер стола 1500×1200×800. Толщина плиты 100 мм. Масса плиты 216 кг. Высота опор 700 мм.
NAP10-08-K	Оптический стол с виброизоляцией. Размер стола 1000×800×800. Толщина плиты 100 мм. Масса плиты 92 кг. Высота опор 700 мм.
NAP12-08-K	Оптический стол с виброизоляцией. Размер стола 1200×800×800. Толщина плиты 100 мм. Масса плиты 111 кг. Высота опор 700 мм.
NAP12-09-K	Оптический стол с виброизоляцией. Размер стола 1200×900×800. Толщина плиты 100 мм. Масса плиты 124 кг. Высота опор 700 мм.
NAP12-10-K	Оптический стол с виброизоляцией. Размер стола 1200×1000×800. Толщина плиты 100 мм. Масса плиты 138 кг. Высота опор 700 мм.
NAP12-12-K	Оптический стол с виброизоляцией. Размер стола 1200×1200×800. Толщина плиты 100 мм. Масса плиты 166 кг. Высота опор 700 мм.
NAP15-09-K	Оптический стол с виброизоляцией. Размер стола 1500×900×800. Толщина плиты 100 мм. Масса плиты 155 кг. Высота опор 700 мм.
NAP15-10-K	Оптический стол с виброизоляцией. Размер стола 1500×1000×800. Толщина плиты 100 мм. Масса плиты 173 кг. Высота опор 700 мм.
NAP15-12-K	Оптический стол с виброизоляцией. Размер стола 1500×1200×800. Толщина плиты 100 мм. Масса плиты 100 кг. Высота опор 700 мм.
