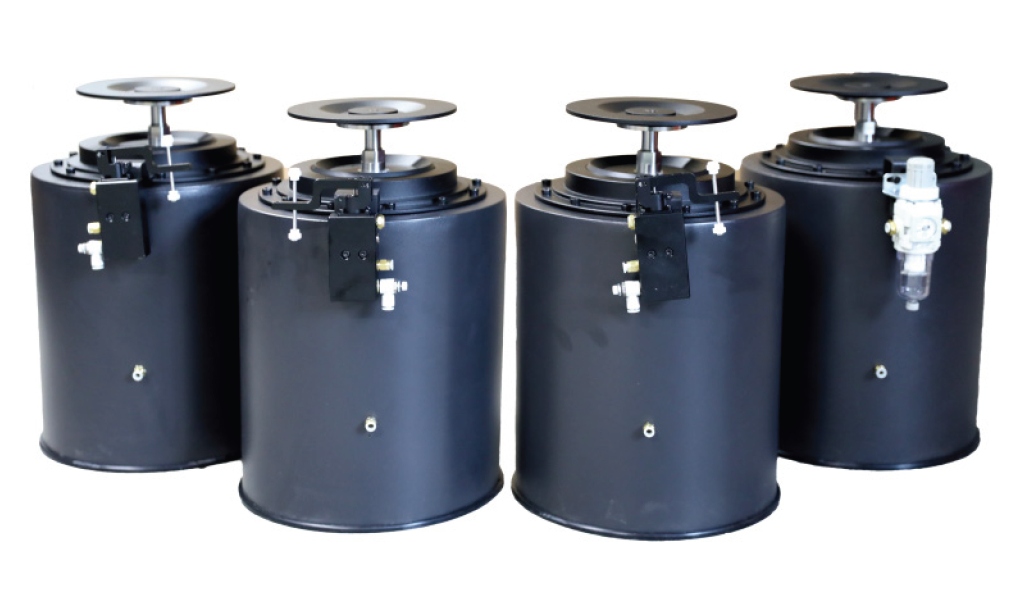

ZDH - самостоятельные пневматические опоры
Серия оптических опор с пневматической вибрационной изоляцией и ламинарным демпфированием ZDH является отличным решением для работы с чувствительными к вибрациям устройствами, такими как микроскопы, весы, интерферометры и аналогичные устройства.
- Собственная частота в вертикальном направлении < 1,5 - 2,0 Гц.
- Собственная частота в горизонтальном направлении < 1 - 1,5 Гц.
- Регулируемая высота опоры -10~+15 мм.
- Максимальная нагрузка 3000 кг для 4 опор, 4500 кг для 6 опор.
Производитель: EV
Параметры стандартных моделей:

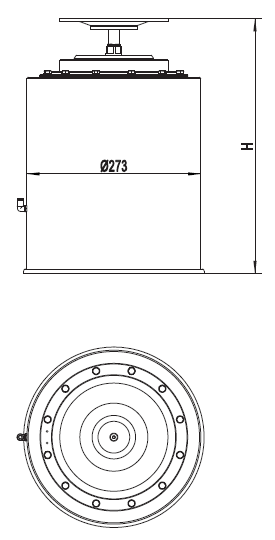

| Модель опоры | Диаметр (мм) | Высота (мм) | Площадь опор (мм) | Нагрузка (кг) | Количество опор |
|---|---|---|---|---|---|
|
ZDH-750-H400-4 |
Φ273 | 400 | 25 | 3000 | 4 |
|
ZDH-750-H450-4 |
Φ273 | 450 | 27 | 3000 | 4 |
|
ZDH-750-H500-4 |
Φ273 | 500 | 29 | 3000 | 4 |
|
ZDH-750-H550-4 |
Φ273 | 550 | 31 | 3000 | 4 |
|
ZDH-750-H600-4 |
Φ273 | 600 | 33 | 3000 | 4 |
|
ZDH-750-H650-4 |
Φ273 | 650 | 35 | 3000 | 4 |
|
ZDH-750-H700-4 |
Φ273 | 700 | 37 | 3000 | 4 |
|
ZDH-750-H400-6 |
Φ273 | 400 | 25 | 4500 | 6 |
|
ZDH-750-H450-6 |
Φ273 | 450 | 27 | 4500 | 6 |
|
ZDH-750-H500-6 |
Φ273 | 500 | 29 | 4500 | 6 |
|
ZDH-750-H550-6 |
Φ273 | 550 | 31 | 4500 | 6 |
|
ZDH-750-H600-6 |
Φ273 | 600 | 33 | 4500 | 6 |
Общие параметры:
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Частота собственных колебаний в вертикальном/горизонтальном направлении
|
< 1,5 - 2/ < 1,0 - 1,5 |
Гц |
|
Диапазон регулировки высоты
|
-10..+15 | мм |
|
Высота опоры
H400/H500 |
400/500 | мм |
|

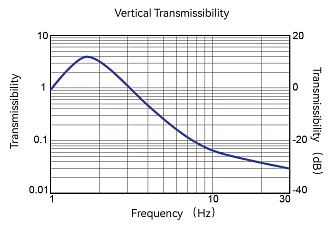

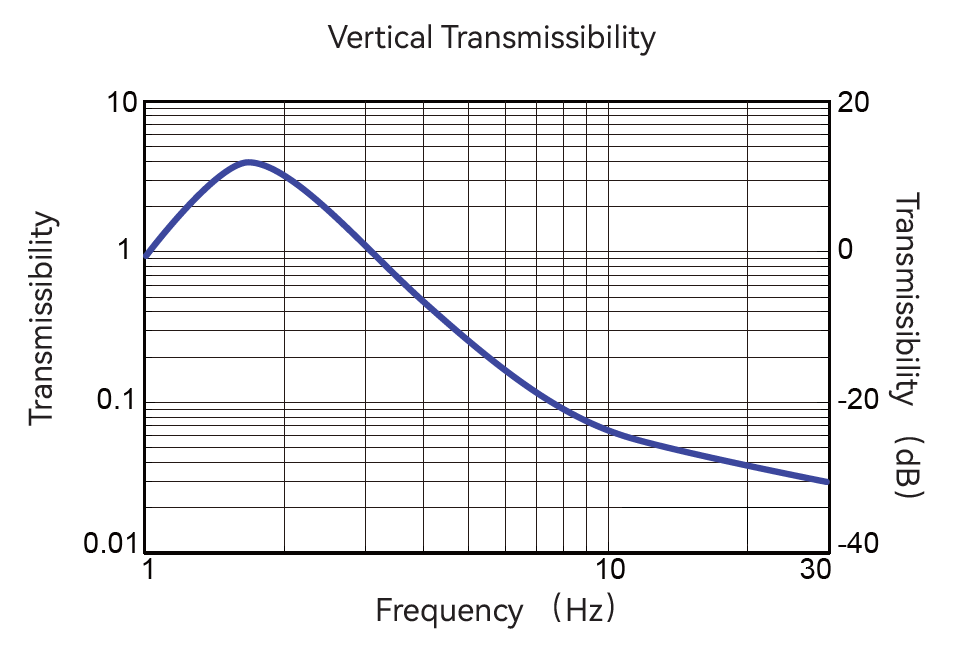

Эффективность в вертикальном направлении
|
5 Hz: 75 ~ 85; 10 Hz: 90 ~ 95 |
% |
|

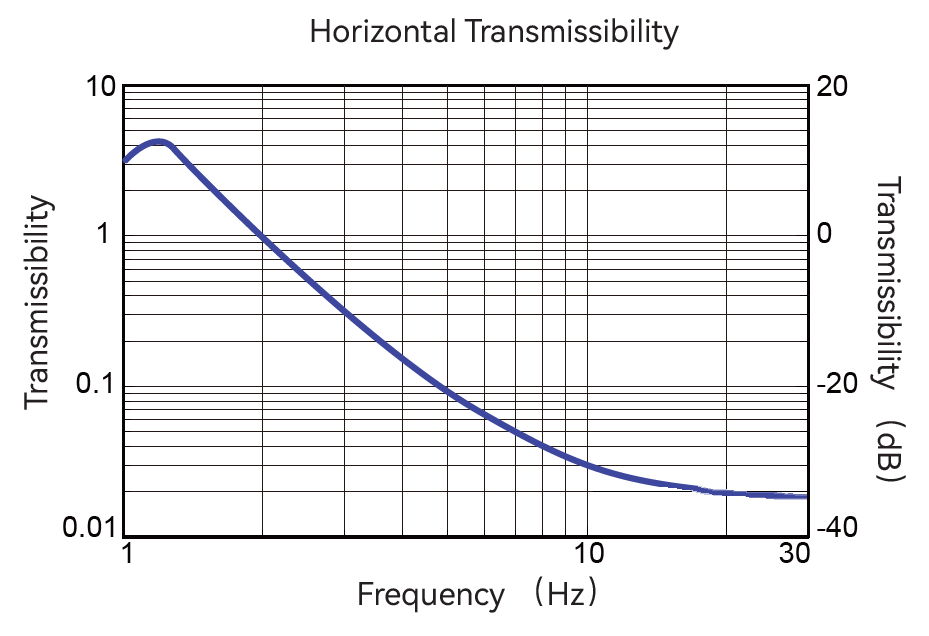

Эффективность в горизонтальном направлении
|
5 Hz: 90 ~ 94; 10 Hz: 92 ~ 98 |
% |
|
Максимальная нагрузка на одну опору
|
750 | кг |
|
Максимальная нагрузка на систему с 4 опорами
|
3000 | кг |
|
Максимальная нагрузка на систему с 6 опорами
|
4500 | кг |
|
Максимальное давление воздуха
|
0,6 | МПа |
|
Рекомендованное давление воздуха
|
0,3 ~ 0,4 | МПа |
|
Подходящие плиты
|
Плиты из нержавеющей стали; Мраморные столешницы |
- |
|
Механизм виброизоляции
|
Маятниковая | - |
Артикул: ZDH-XXX-HXXX-X (-K) (-XXX)
| Код серии | Диаметр опоры | Высота опоры | Структура | Количество опор |
|---|---|---|---|---|
|
ZDH |
Φ273 |
H400: 400 мм H450: 450 мм HXXX: другая |
Не указывается (по умолчанию): самостоятельные пневматические опоры |
Не указывается (по умолчанию): 4 опоры 6 опор |
