OM-TVC155NF-OUxx - оптические передатчики 40 ГГц

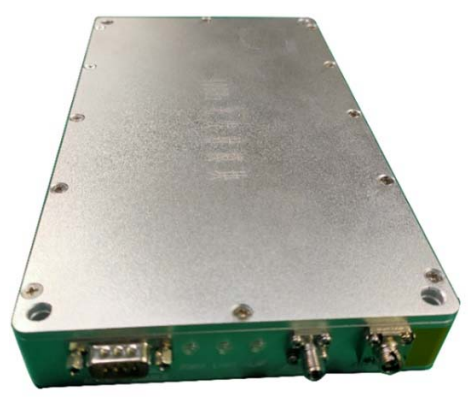

OM-TVC155NF-OUxx - серия оптических передатчиков.
  • Диапазон частот от 100 МГц до 40 ГГц.
  • Рабочая длина волны 1550±5 нм.
  • Выходная мощность до 12 мВт.
  • Дальность передачи до 20 км.
Узнать цену

Оптические передатчики серии OM-TVC155NF-OUxx представляют собой устройства, способные передавать сигналы в широком диапазоне частот от 100 МГц до 40 ГГц на расстояния до 20 км. Передатчики характеризуются низким уровнем шума, высоким динамическим диапазоном и ровным частотным откликом. В серии доступны модели с встроенным малошумящим усилителем (RF LNA). Оптические передатчики отличаются превосходной EMC/EMI конструкцией. Они оснащены оптическим монитором и функцией оповещения, а схемы APC (автоматического контроля мощности) и ATC (автоматического контроля температуры) обеспечивают высокую стабильность выходной мощности.

Особенности:
  • Низкий уровень шума.
  • Высокая дальность передачи до 20 км.
  • Ровный частотный отклик.
  • Широкий диапазон частот от 100 МГц до 40 ГГц.
  • С встроенным малошумящим усилителем или без него.
  • Функции автоматического контроля мощности и температуры.
  • Высокий динамический диапазон.
  • Конструкция EMC/EMI.

Параметр Мин. Тип. Макс. Ед. измерения
Абсолютные предельные значения
Рабочая температура
-20 - +50 °C
Температура хранения
-40 - +85 °C
Рабочее напряжение DC
+14 - +20 В
Мощность входного ВЧ сигнала
Без LNA - - 25 дБм
C LNA - - -10
Выходная оптическая мощность
- - 12 мВт
Относительная влажность
- - 85 %
Давление
86 - 106 кПа
Типичные характеристики(1)
Диапазон частот
Без LNA
 0,1 - 40 ГГц
C LNA(2)
 0,3 - 40
Длина волны(3)
- 1550±5
 - нм
Коэффициент усиления(1)
Без LNA
 -36 -33 - ГГц
C LNA(2)
 0 6 -
Неравномерность полосы пропускания
Без LNA (при 1 - 40 ГГц)
 - ±4,5 ±5,5
 дБ
C LNA (при 1 - 40 ГГц)(2)
 - ±7,5
 ±9
Выходная оптическая мощность (при +25°C)
 - 9 - дБм
Возвратные потери(1) (50)
Без LNA (при 0,1 - 40 ГГц)
 - -10 -6
 дБ
C LNA (при 0,3 - 40 ГГц)(2)
 - -9,5
 -5
Точка децибельной компрессии по входу (P-1dB)(1)
Без LNA (при 10 ГГц)
 -32 -30 -
 дБм
C LNA (при 10 ГГц)(2)
 9 11
 -
SFDR (без LNA)
1 ГГц 105 112 - дБ·Гц 2/3
10 ГГц 104 108 -
20 ГГц 102 106 -
40 ГГц 100 102 -
Вход IP3 (без LNA)
1 ГГц 21 24 - дБм
10 ГГц 20 22 -
20 ГГц 18 22 -
40 ГГц - 21 -
Коэффициент шума (без LNA)(1)
1 ГГц - 30 33 дБ
10 ГГц - 34 37
20 ГГц - 36 39
40 ГГц - 41 -
Коэффициент шума (с LNA)(2)
1 ГГц - 6,5 - дБ
10 ГГц - 7 -
20 ГГц - 8 -
40 ГГц - 9 -
Рабочий ток
Без LNA (+15 В)
 - 240 350 мА
С LNA (+15 В)(2)
 - 600 730
Рабочее напряжение (+15V pin)
 +14,5 +15 +18 В пост. тока

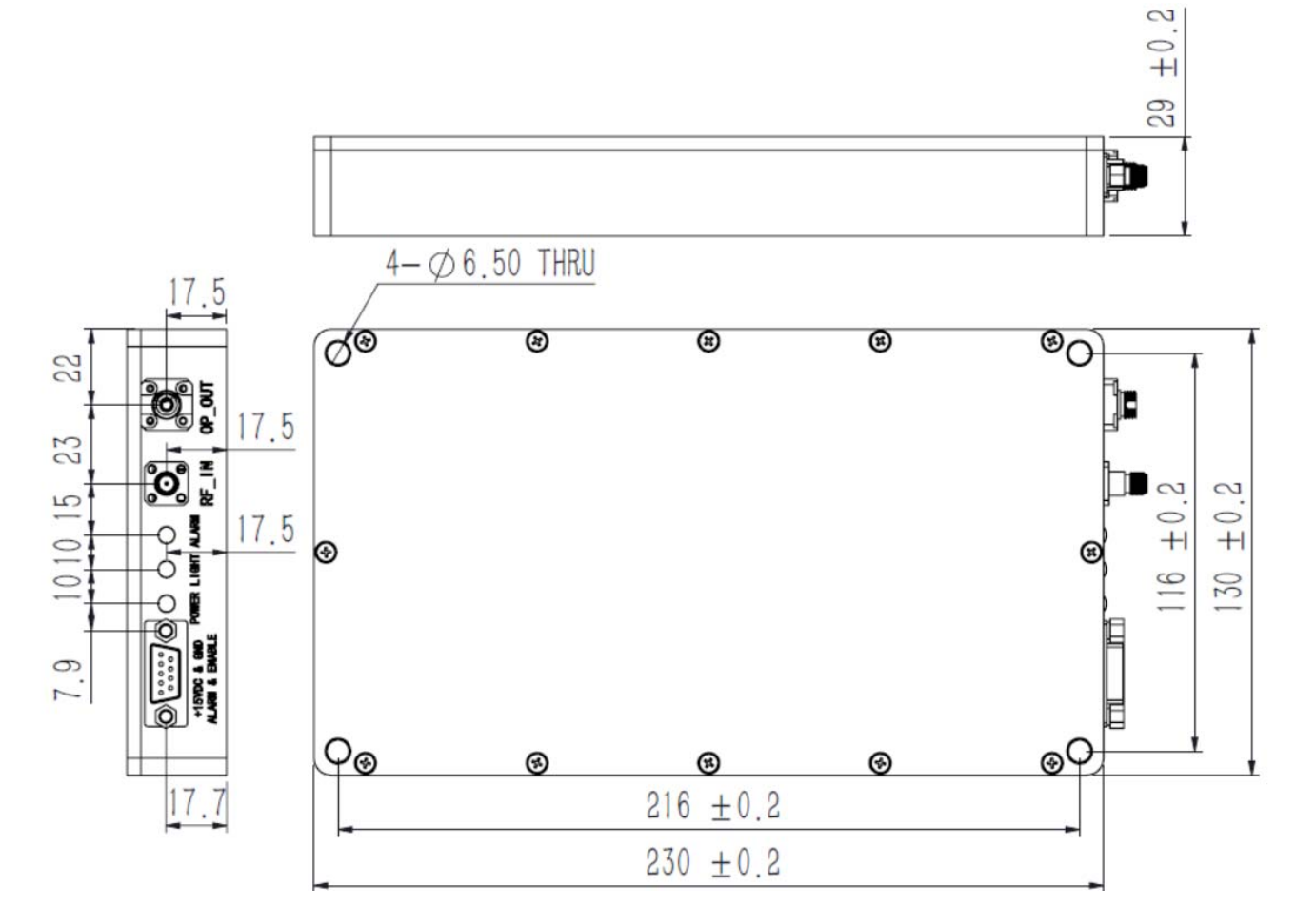

Коннекторы
ВЧ интерфейс K-тип (2,92 мм, 50Ω), female -
Оптический интерфейс FC/APC(4), фланец, оптическое волокно SMF-28 -
Интерфейс питания DB-9 (male) -

  1. В качестве оптического волокна используется стандартное SM-28 длиной 1 м.
  2. Рабочая частота усилителя (LNA) составляет 0,3 - 40 ГГц, а коэффициент усиления равен 40,0±3,5 дБ. Другие характеристики LNA доступны по запросу.
  3. Другие длины волн доступны по запросу.
  4. Другие оптические коннекторы доступны по запросу.

  • Системы преобразования радиочастотного сигнала по оптоволокну (RFoF).
  • Спутниковая связь.
  • Дистанционное управление антеннами.
  • Оптические линии задержки.
  • Беспроводная СВЧ связь.
  • OFDM передача.

Конфигурация Диапазон частот(1) Длина волны(2) Коннекторы и тип волокна(3) Рабочая температура(4) Усилитель (LNA)(5)
OM: оптический модуль
 TVC: 100 МГц - 40 ГГц
 155: 1550 нм F: FC/APC SM U: -20 - +50°C 00: без усилителя
A0: с усилителем
  1. Начальная частота 100 МГц доступна для передатчиков без усилителя.
  2. Другие длины волн доступны по запросу.
  3. Другие оптические коннекторы доступны по запросу.
  4. Другой температурный диапазон по запросу.
  5. Данный усилитель поддерживает диапазон частот 300 МГц - 40 ГГц. Усилитель с другими характеристиками доступен по запросу.

Модель Описание
OM-TVC155NF-OU00 Передающий оптический модуль без усилителя. Диапазон частот 100 МГц - 40 ГГц. Длина волны 1550 нм. Коннекторы FC/APC. SM-волокно. Диапазон рабочих температур -20 - +50°C.
OM-TVC155NF-OUA0 Передающий оптический модуль с усилителем. Диапазон частот 100 МГц - 40 ГГц. Длина волны 1550 нм. Коннекторы FC/APC. SM-волокно. Диапазон рабочих температур -20 - +50°C.
