PL-SOA-1060 - нелинейные полупроводниковые оптические усилители

PL-SOA-1060 - серия нелинейных полупроводниковых оптических усилителей (SOA).
  • Центральная длина волны 1060 нм.
  • Ширина спектра до 35 нм.
  • Выходная мощность до 5 дБм.
  • Коэффициент усиления до 24 дБ.

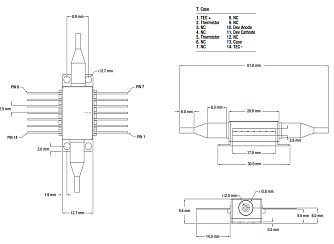

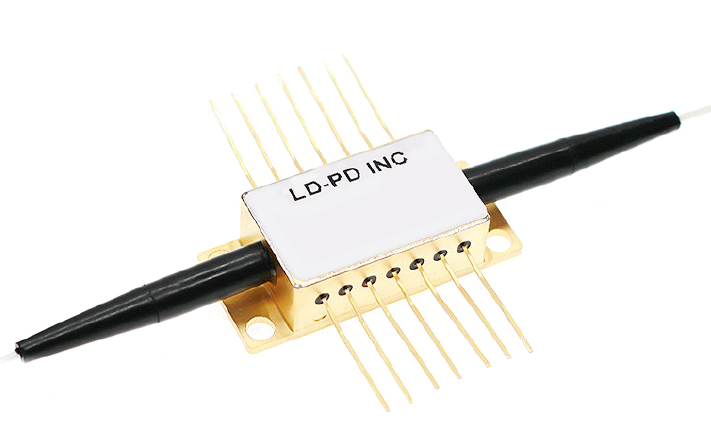

  • Корпус 14-pin «бабочка».
  • К заказу доступны модели с SM или PM волокном.
Производитель:  LD-PD
Узнать цену

Нелинейные полупроводниковые оптические усилители серии PL-SOA-1060 от компании LD-PD созданы с использованием передовой технологии выращивания эпитаксиальных пластин. Они обеспечивают высокую мощность насыщения, низкий уровень шума и высокий коэффициент усиления в широком спектральном диапазоне.

Ключевые особенности

  • Широкая оптическая полоса пропускания.
  • Высокая выходная мощность.
  • Низкая поляризационная чувствительность.
  • Активная область состоит из нескольких тонких слоев (квантовых ям), разделенных барьерными слоями.

Электрические/оптические характеристики
Параметр Мин. Тип. Макс. Ед. измерения
Коэффициент усиления
 20 24 28 дБ
Прямой ток - 300 350 мА
Прямое напряжение
 - -
 2,5 В
Центральная длина волны
 1035 1050 1065 нм
Ширина спектра
 30 35 40 нм
Мощность насыщения
 - 10 12 дБм
Уровень шума
 7 8
 9 дБ
Неравномерность усиления
 - 1
 2 дБ
Коэффициент усиления, зависящий от поляризации
 - 10
 - дБ
Напряжение TEC - - 2,7 В
Ток TEC - - 1,4 А
Тепловое сопротивление 9,5 10,0 10,5 кОм

Абсолютные допустимые значения
Параметр Значение Ед. измерения
Прямой ток LD 400 мА
Обратное напряжение LD 1,8 В
Рабочая температура корпуса -20 ~ +70 °C
Температура хранения -20 ~ +85 °C
Ток TEC 1,4 А

  • Бустерные усилители.
  • Телекоммуникации и передача данных.
  • Компенсация потерь.

Модель Описание
PL-SOA-A-A81-W1060-PAPA Нелинейный полупроводниковый оптический усилитель, центральная длина волны 1060 нм, PM волокно, FC/APC.
PL-SOA-A-A81-W1060-SASA Нелинейный полупроводниковый оптический усилитель, центральная длина волны 1060 нм, HI1060 волокно, FC/APC.
