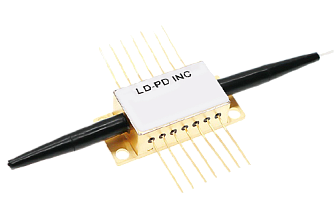

PL-SOA-1270 - полупроводниковые оптические усилители
PL-SOA-1270 - серия полупроводниковых оптических усилителей (SOA).
- Центральная длина волны 1270 нм.
- Ширина спектра до 35 нм.
- Выходная мощность до 13 дБм.
- Коэффициент усиления до 15 дБ.

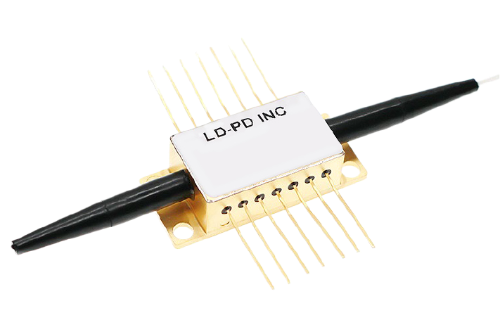

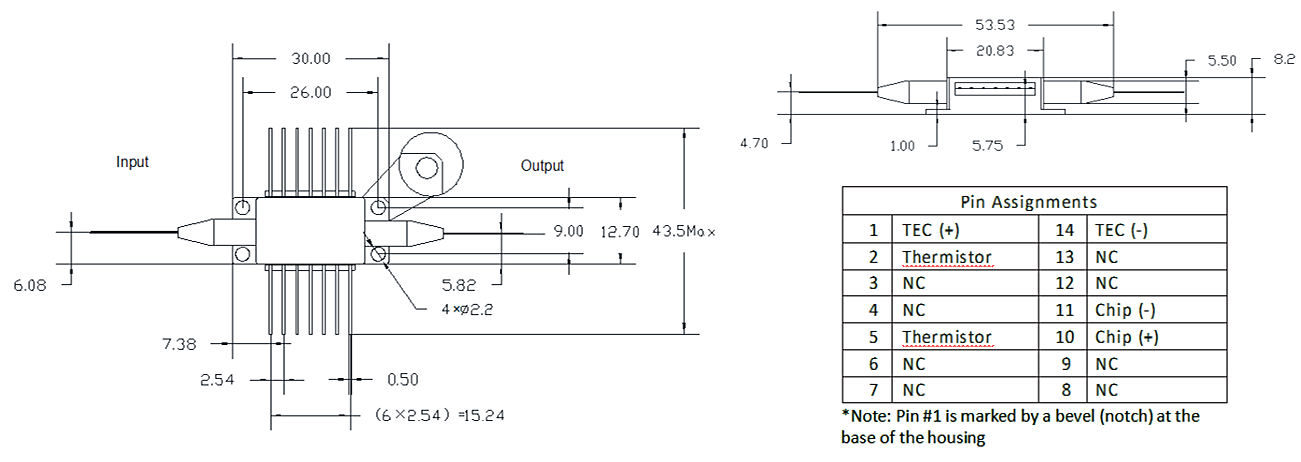

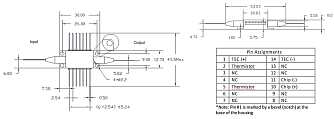

- Корпус 14-pin «бабочка».
- К заказу доступны модели с SM или PM волокном.
Производитель: LD-PD
Полупроводниковые оптические усилители серии PL-SOA-1270 от компании LD-PD представляют собой однопроходные усилители бегущей волны, обеспечивающие высокий коэффициент усиления монохроматических и многоволновых сигналов. Они созданы с использованием передовой технологии выращивания эпитаксиальных пластин из InP / InGaAsP материала.
Ключевые особенности:
- Широкая оптическая полоса пропускания.
- Высокая выходная мощность насыщения.
- Низкий уровень шума.
- Встроенный термистор и TEC.
- Активная область состоит из нескольких тонких слоев (квантовых ям), разделенных барьерными слоями.
Электрические/оптические характеристики
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Коэффициент усиления |
10 | 15 | 20 | дБ |
| Прямой ток | - |
200 |
500 | мА |
|
Прямое напряжение |
- |
- |
2,5 | В |
|
Центральная длина волны |
1250 | 1270 | 1290 | нм |
|
Ширина спектра |
30 | 35 | 40 | нм |
|
Мощность насыщения |
10 | 13 | 15 | дБм |
|
Уровень шума |
7 |
8 |
9 | дБ |
|
Неравномерность усиления |
- |
1 |
2 | дБ |
|
Коэффициент усиления, зависящий от поляризации |
- |
10 |
- | дБ |
| Напряжение TEC | - | - | 2,7 | В |
| Ток TEC | - | - | 1,4 | А |
| Тепловое сопротивление | 9,5 | 10,0 | 10,5 | кОм |
Абсолютные допустимые значения
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Температура корпуса | -20 ~ +75 | °C | |
| Температура активной зоны | +10 ~ +40 | °C | |
| Предельный рабочий ток | 250 | мА | |
| Прямое напряжение | 0,8 - 1,8 | В | |
| Ток TEC | до 2,0 | А | |
| Обратное напряжение (SLD) | до 2,0 | В | |
| Обратное напряжение (PD) | до 10 | В | |
| Прямой ток PD | до 10 | мА | |
- Перестраиваемые лазеры.
- Бустерные усилители.
- Оптические предусилители.
- Оптическая когерентная томография.
