PL-SOA-1500 - полупроводниковые оптические усилители S-диапазона
PL-SOA-1500 - серия нелинейных полупроводниковых оптических усилителей (SOA).
- Центральная длина волны 1500 нм.
- Выходная мощность до 14 дБм.
- Усиление слабого сигнала 13 дБ.

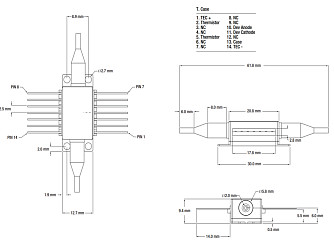

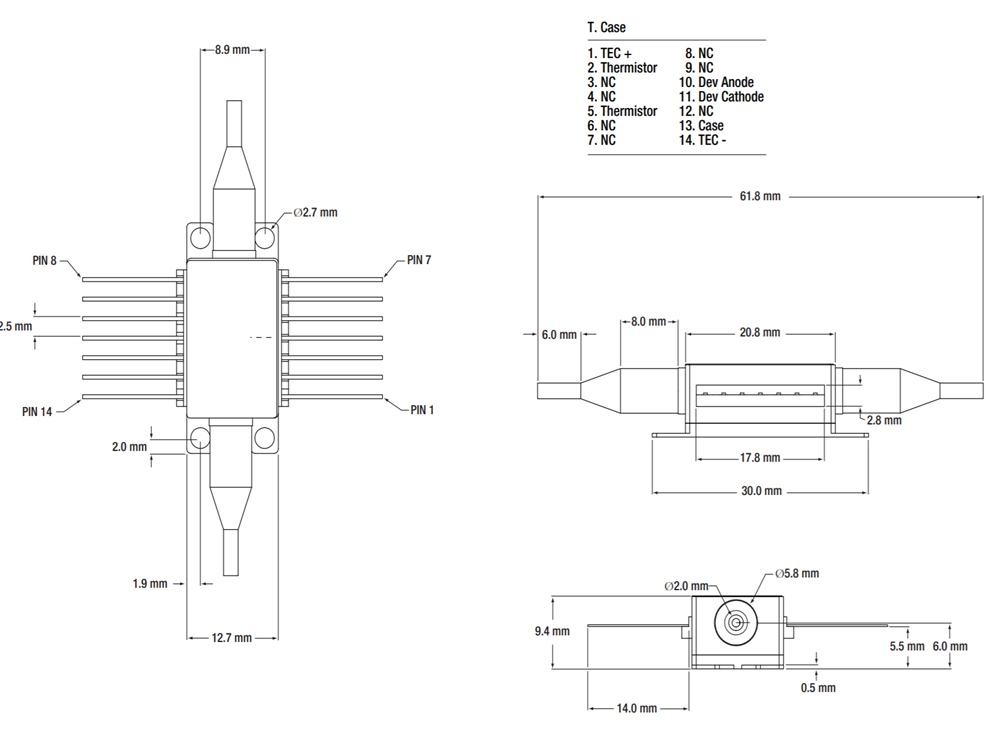

- Корпус 14-pin «бабочка».
- К заказу доступны модели с SM или PM тип волокном.
Производитель: LD-PD
Нелинейные полупроводниковые оптические усилители серии PL-SOA-1500 от компании LD-PD созданы с использованием передовой технологии выращивания эпитаксиальных пластин. Они обеспечивают высокую мощность насыщения, низкий уровень шума и высокий коэффициент усиления в широком спектральном диапазоне.
Ключевые особенности
- Широкая оптическая полоса пропускания.
- Высокая выходная мощность.
- Низкая поляризационная чувствительность.
- Активная область состоит из нескольких тонких слоев (квантовых ям), разделенных барьерными слоями.
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Рабочий ток
|
- | 450 | 500 | мА |
|
Диапазон длин волн
|
1450 | - | 1530 | нм |
|
Центральная длина волны
|
- | 1500 | - | нм |
|
Выходная мощность насыщения (@ -3 дБ)
|
12 | 14 | - | дБм |
|
Коэффициент поляризационной экстинкции
|
10 | 13 | - | дБ |
|
Усиление слабого сигнала (@ Pin = - 20 дБм)
|
15 | 18 | - | дБ |
|
Равномерность усиления
|
- | 5 | 7 | дБ |
|
Пульсация коэффициента усиления
|
- | 0,1 | 0,5 | дБ |
|
Коэффициент усиления, зависящий от поляризации
|
- | 1,0 | 1,8 | дБ |
|
Шум-фактор
|
- | 7 | 9,5 | дБ |
|
Прямое напряжение
|
- | 1,6 | 1,8 | В |
|
Длина чипа
|
- | 1,5 | - | мм |
|
Коэффициент преломления волновода
|
- | 3,2 | - | - |
|
Напряжение TEC
|
- | 0,5 | 4 | В |
|
Ток TEC
|
- | 0,23 | 1,5 | А |
|
Сопротивление термистора
|
- | 10 | - | кОм |
- Бустерные усилители.
- Телекоммуникации и передача данных.
- Компенсация потерь.
