PL-SOA-1550 - полупроводниковые оптические усилители

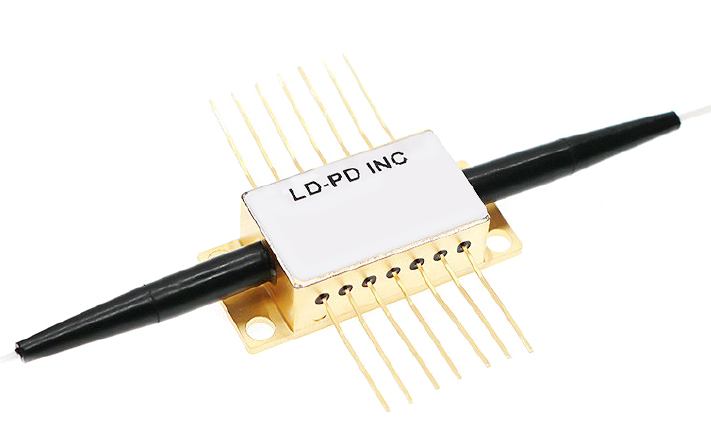

Серия SOA полупроводниковых оптических усилителей PL-SOA-1550 в корпусе 14-pin "бабочка" с центральной длиной волны 1550 нм.
- Длина волны - 1550 нм.
- Ширина спектра от 30 до 70 нм.
- Выходная мощность - до 14 дБм.
- Коэффициент усиления - до 25 дБ.
- Тип волокна - SM или PM.

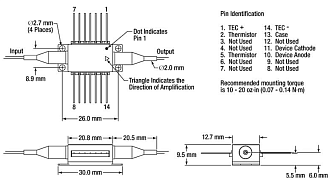

- Корпус - 14-pin «бабочка».
Производитель: LD-PD
PL-SOA-1550 - это серия однопроходных оптических усилителей бегущей волны от LD-PD, которые хорошо работают как с монохроматическими, так и с многоволновыми сигналами. Полупроводниковый оптический усилитель состоит из высокоэффективной слоистой структуры InP/InGaAsP с несколькими квантовыми ямами (MQW).
Ключевые особенности:
- Одномодовый ввод/вывод.
- Низкие потери при соединении чипа с волокном.
- Непрерывный или импульсный режим работы.
- Волокно SM или PM (ø0,9 мм).
- Разъемы FC-APC.
- Корпус 14-pin "бабочка".
- Встроенный термистор и TEC.
- Низкое энергопотребление.
- Широкая оптическая полоса пропускания.
- Высокая выходная мощность.
- Низкая поляризационная чувствительность.
- MQW или объемная конструкция.
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Рабочий ток
|
450 | 500 | мА | |
|
Диапазон длин волн
|
1528 | 1562 | нм | |
|
Центральная длина волны
|
1550 | нм | ||
|
Выходная мощность насыщения (@ -3 дБ)
|
12 | 14 | дБм | |
|
Коэффициент экстинкции
|
15 | 20 | дБ | |
|
Коэффициент усиления (@ Pin = - 20 дБм)
|
20 | 25 | дБ | |
|
Постоянство коэффициента усиления
|
5 | 7 | дБ | |
|
Неравномерность коэффициента усиления
|
0,1 | 0,5 | дБ | |
|
Коэффициент усиления, зависящий от поляризации
|
1 | 1,8 | дБ | |
|
Шум-фактор
|
8 | 9,5 | дБ | |
|
Прямое напряжение
|
1,6 | 1,8 | В | |
|
Длина чипа
|
1,5 | мм | ||
|
Коэффициент преломления волновода
|
3,2 | |||
|
Напряжение TEC
|
0,5 | 4 | В | |
|
Ток TEC
|
0,23 | 1,5 | А | |
|
Тепловое сопротивление
|
10 | кОм |
- Научные исследования.
- Волоконные системы передачи данных.
- Волоконно-оптические гироскопы.
- Волоконно-оптические датчики.
- Оптическая когерентная томография (ОКТ).
- Тестирование источника света.
- Научные исследования.
- Бустерный усилитель.
- Телекоммуникации и передача данных.
- Компенсация потерь.
