PL-SOA-1550 - полупроводниковые оптические усилители c высоким коэффициентом усиления

PL-SOA-1550 - серия полупроводниковых оптических усилителей с высоким коэффициентом усиления.
  • Центральная длина волны 1550 нм.
  • Выходная мощность до 23 дБм.
  • Усиление слабого сигнала до 35 дБ.

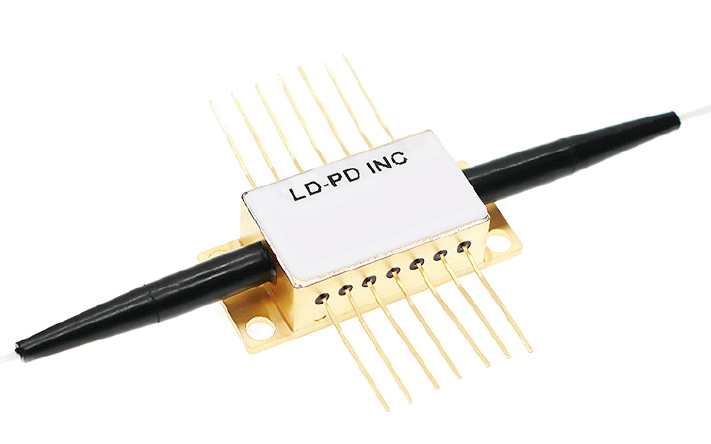

  • Корпус - 14-pin «бабочка».
  • К заказу доступны модели с SM или PM волокном.
Производитель:  LD-PD

Полупроводниковые оптические усилители серии PL-SOA-1550 от компании LD-PD представляют собой однопроходные усилители бегущей волны, обеспечивающие высокий коэффициент усиления монохроматических и многоволновых сигналов. Они созданы с использованием передовой технологии выращивания эпитаксиальных пластин из InP / InGaAsP материала.

Ключевые особенности:

  • Низкие потери на подключении волокна.
  • Оптимизированы для работы с непрерывным и импульсным излучением.
  • Встроенные термистор и TEC.
  • Активная область состоит из нескольких тонких слоев (квантовых ям), разделенных барьерными слоями.

Параметр Мин. Тип. Макс. Ед. измерения
Рабочий ток
- 1000 1500 мА
Диапазон длин волн
1528 - 1562 нм
Центральная длина волны
- 1550 - нм

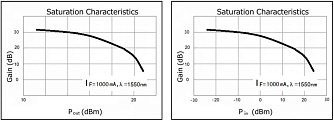

Выходная мощность насыщения (@ -3 дБ)
20 23 - дБм
Коэффициент экстинкции
30 - 35 дБ
Усиление слабого сигнала (@ Pin = - 20 дБм)
30 35 - дБ
Постоянство коэффициента усиления
- 5 7 дБ
Неравномерность коэффициента усиления
- 0,1 0,5 дБ
Коэффициент усиления, зависящий от поляризации
- 5,2 6,3 дБ
Шум-фактор
- 6 9,5 дБ
Прямое напряжение
- 1,6 1,8 В
Длина чипа
- 1,5 - мм
Коэффициент преломления волновода
- 3,2 - -
Напряжение TEC
- 0,5 4 В
Ток TEC
- 0,23 1,5 А
Тепловое сопротивление
- 10 - кОм

  • Волоконные системы передачи данных.
  • Волоконно-оптические гироскопы.
  • Волоконно-оптические датчики.
  • Оптическая когерентная томография (ОКТ).
  • Тестирование источников света.

Модель Описание
PL-SOA-C-A81-W1550-SASA Полупроводниковый оптический усилитель с высоким коэффициентом усиления, центральная длина волны 1550 нм, SMF-28E, FC/APC.
PL-SOA-C-A81-W1550-PAPA Полупроводниковый оптический усилитель с высоким коэффициентом усиления, центральная длина волны 1550 нм, PM волокно, FC/APC.
