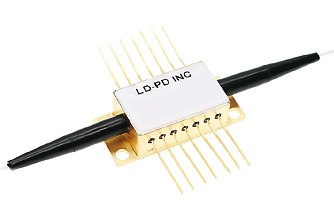

PL-SOA-1600 - полупроводниковые оптические усилители
PL-SOA-1600 - серия полупроводниковых оптических усилителей.
- Центральная длина волны 1590 нм.
- Ширина спектра до 35 нм.
- Выходная мощность до 13 дБм.
- Коэффициент усиления до 24 дБ.

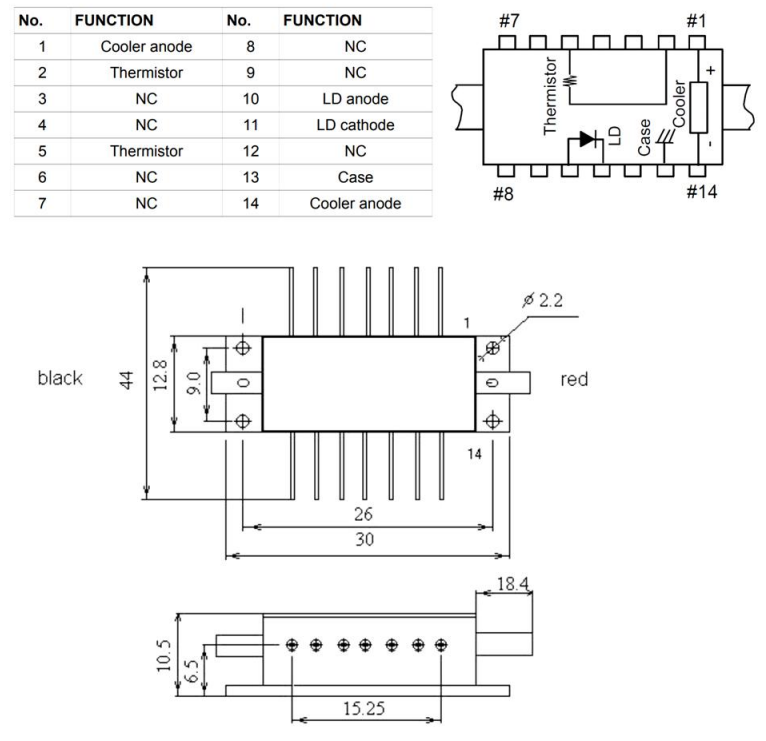

- Корпус 14-pin «бабочка».
- К заказу доступны модели с SM или PM волокном.
Производитель: LD-PD
Полупроводниковые оптические усилители серии PL-SOA-1600 от компании LD-PD представляют собой однопроходные усилители бегущей волны, обеспечивающие высокостабильный коэффициент усиления монохроматических и многоволновых сигналов. Они созданы с использованием передовой технологии выращивания эпитаксиальных пластин из InP / InGaAsP материала.
Ключевые особенности:
- Низкие потери на подключении волокна.
- Оптимизированы для работы с непрерывным и импульсным излучением.
- Встроенные термистор и TEC.
- Низкое энергопотребление.
- Активная область состоит из нескольких тонких слоев (квантовых ям), разделенных барьерными слоями.
Электрические/оптические характеристики
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Коэффициент усиления
|
20 | 24 | 28 | дБ |
|
Прямой ток
|
- | 300 | 350 | мА |
|
Прямое напряжение
|
- | - | 2,5 | В |
|
Центральная длина волны
|
1570 | 1590 | 1610 | нм |
|
Ширина спектра
|
30 | 35 | 40 | нм |
|

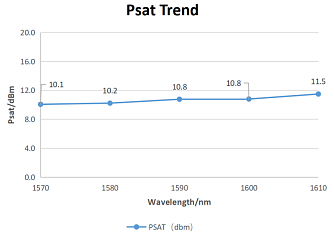

Мощность насыщения
|
8 | 9 | 10 | дБм |
|
Шум-фактор
|
7 | 8 | 9 | дБ |
|
Неравномерность усиления
|
- | 1 | 2 | дБ |
|
Коэффициент усиления,
зависящий от поляризации |
- | 10 | - | дБ |
|
Напряжение TEC
|
- | - | 2,7 | В |
|
Ток TEC
|
- | - | 1,4 | А |
|
Тепловое сопротивление
|
9,5 | 10 | 10,5 | кОм |
Абсолютные допустимые значения
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Температура корпуса | -20 ~ +25 | °C | |
| Температура активной зоны | +10 ~ +25 | °C | |
| Предельный рабочий ток | 350 | мА | |
| Прямое напряжение | 0,8 - 1,2 | В | |
| Ток TEC | до 2,0 | А | |
| Обратное напряжение (SLD) | до 2,0 | В | |
| Обратное напряжение (PD) | до 10 | В | |
| Прямой ток PD | до 10 | мА | |
- Волоконные системы передачи данных.
- Волоконно-оптические гироскопы.
- Волоконно-оптические датчики.
- Оптическая когерентная томография (ОКТ).
- Тестирование источника света.
