PL-SOA-680 - нелинейные полупроводниковые оптические усилители
Серия SOA полупроводниковых оптических усилителей PL-SOA-680 в корпусе 14-pin "бабочка" с центральной длиной волны 670 нм.
- Длина волны - 680 нм.
- Ширина спектра от 10 до 40 нм.
- Выходная мощность - до 10 дБм.
- Коэффициент усиления - до 28 дБ.
- Тип волокна - SM или PM.

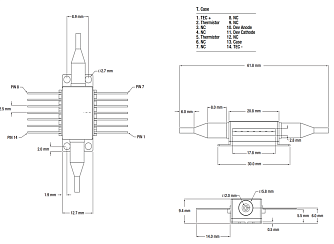

- Корпус - 14-pin «бабочка».
Производитель: LD-PD
PL-SOA-680 - это серия нечувствительных к поляризации оптических усилителей от LD-PD с передовыми технологиями полупроводниковых пластин с эпитаксиальным слоем и оптоэлектронных технологий, которые обеспечивают высокую выходную мощность насыщения, низкий уровень шума и большой коэффициент усиления в широкой спектральной полосе.
Ключевые особенности:
- Широкая оптическая полоса пропускания.
- Высокая выходная мощность.
- Низкая поляризационная чувствительность.
- MQW или объемная конструкция.
Электрические/оптические характеристики:
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Коэффициент усиления | 20 | 24 | 28 | дБ |
| Прямой ток | 200 | 500 | мА | |
| Прямое напряжение | 2,5 | В | ||
| Центральная длина волны | 670 | 680 | 690 | нм |
| Ширина спектра | 6 | 8 | 30 | нм |
| Мощность насыщения | 7 | 8 | 9 | дБм |
| Шум-фактор | 7 | 8 | 9 | дБ |
| Неравномерность усиления | 1 | 2 | дБ | |
| Коэффициент усиления, зависящий от поляризации | 10 | дБ | ||
| Напряжение TEC | 2,7 | В | ||
| Ток TEC | 1,4 | А | ||
| Тепловое сопротивление | 9,5 | 10 | 10,5 | кОм |
Абсолютные предельные значения:
| Параметр | Значение | Ед. Измерения |
|---|---|---|
| Прямой ток LD | 200 | мА |
| Обратное напряжение LD | 1,8 | V |
| Температура корпуса при эксплуатации | от -20 до +70 | °C |
| Температура хранения | от -20 до +85 | °C |
| Ток охлаждения | 1,4 | А |
- Научные исследования.
- Бустерный усилитель.
- Телекоммуникации и передача данных.
- Компенсация потерь.
