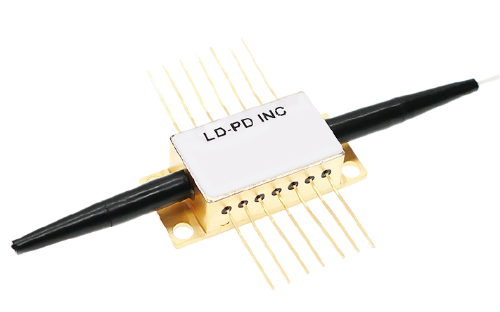

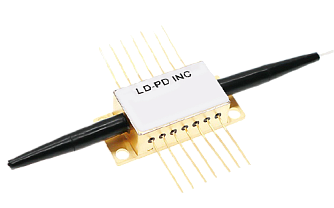

PL-SOA-790 - нелинейные полупроводниковые оптические усилители
PL-SOA-790 - серия нелинейных полупроводниковых оптических усилителей (SOA).
- Центральная длина волны 790 нм.
- Ширина спектра до 30 нм.
- Выходная мощность до 5 дБм.
- Коэффициент усиления до 28 дБ.

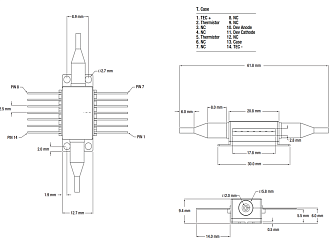

- Корпус 14-pin «бабочка».
- К заказу доступны модели с SM или PM волокном.
Производитель: LD-PD
Нелинейные полупроводниковые оптические усилители серии PL-SOA-790 от компании LD-PD созданы с использованием передовой технологии выращивания эпитаксиальных пластин. Они обеспечивают высокую мощность насыщения, низкий уровень шума и высокий коэффициент усиления в широком спектральном диапазоне.
Ключевые особенности:
- Широкая оптическая полоса пропускания.
- Высокая выходная мощность.
- Низкая поляризационная чувствительность.
- Активная область состоит из нескольких тонких слоев (квантовых ям), разделенных барьерными слоями.
Электрические/оптические характеристики
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Коэффициент усиления |
20 | 24 | 28 | дБ |
| Прямой ток | - |
250 |
300 | мА |
|
Прямое напряжение |
- |
- |
2,5 | В |
|
Центральная длина волны |
760 | 790 | 810 | нм |
|
Ширина спектра |
20 | 25 | 30 | нм |
|
Мощность насыщения |
8 | 9 | 10 | дБм |
|
Уровень шума |
7 |
8 |
9 | дБ |
|
Неравномерность усиления |
- |
1 |
2 | дБ |
|
Коэффициент усиления, зависящий от поляризации |
- |
10 |
- | дБ |
| Напряжение TEC | - | - | 2,7 | В |
| Ток TEC | - | - | 1,4 | А |
| Тепловое сопротивление | 9,5 | 10,0 | 10,5 | кОм |
Абсолютные допустимые значения
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Прямой ток LD | 400 | мА | |
| Обратное напряжение LD | 1,8 | В | |
| Рабочая температура корпуса | -20 ~ +70 | °C | |
| Температура хранения | -20 ~ +85 | °C | |
| Ток TEC | 1,4 | А | |
- Бустерные усилители.
- Телекоммуникации и передача данных.
- Компенсация потерь.
