PL-SOA-C - полупроводниковые оптические усилители C-диапазона

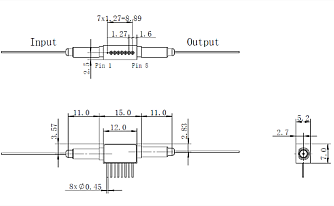

Серия SOA полупроводниковых оптических усилителей PL-SOA-С в корпусе 7-pin с центральной длиной волны C-диапазона.
- Длина волны - С-диапазон.
- Выходная мощность - до 19 дБм.
- Коэффициент усиления SOA - > 25 дБ.
- Тип волокна - PM.

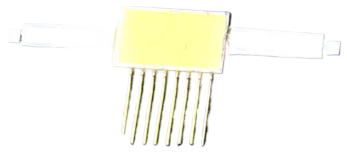

- Корпус - 7-pin.
Производитель: LD-PD
PL-SOA-С - это серия однопроходных оптических усилителей бегущей волны от LD-PD, которые хорошо работают как с монохроматическими, так и с многоволновыми сигналами. Полупроводниковый оптический усилитель состоит из высокоэффективной слоистой структуры InP/InGaAsP с несколькими квантовыми ямами (MQW).
Ключевые особенности:
- Низкое энергопотребление.
- Широкий спектр усиления.
- Блокировка работы, восстановление при включении.
- Линейно поляризованный входной и выходной свет.
Характеристики:
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Диапазон длины волны | 1530~1557 | нм |
| Диапазон входной мощности | -15~10 | дБм |
| Максимальная выходная мощность модуля | 18~20 | дБм |
| Коэффициент усиления малого сигнала | ≥25 | дБ |
| Неравномерность усиления | ≤2 | дБ |
| Обратные потери | ≥40 | дБ |
| Шум-фактор | ≤7 | дБ |
| Коэффициент поглощения входного сигнала | ≥10 | дБ |
| Коэффициент поглощения на выходе | ≥20 | дБ |
| Оптическая мощность | ≤1 | дБ |
| Длина монтажного шнура | 40~60 | |
| Тип монтажного шнура | PM | |
| Тип соединения | FC/APC | |
Электрические параметры:
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Рабочее напряжение SOA | ≤2,5 | В |
| Рабочий ток SOA | ≤800 | мА |
| Пороговый ток | 95 | дБм |
| Рабочее напряжение TEC | ≤5 | В |
| Рабочий ток TEC | ≤1 | А |
| Терморезистор | 10 | кОм |
Параметры среды:
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Рабочая температура |
- 5~55 |
°C |
| Влажность рабочей среды | 5~90 | % |
| Температура хранения | -40~85 | °C |
| Влажность при хранении | 5~95 | % |
- Аэрокосмическое оборудование.
- В перестраиваемых системах.
- Системный мониторинг.
- Сенсорные системы.
