EM-LSS65Vx - кронштейны
- Возможность создания XYZ-осевой системы перемещения.
- Резьбовые отверстия M6, потайные отверстия M6.
- Совместимость с трансляторами EM-LSS65-50C1, EM-LSS65-30C1 и EM-LSS65-13C1.
Производитель: LBTEK

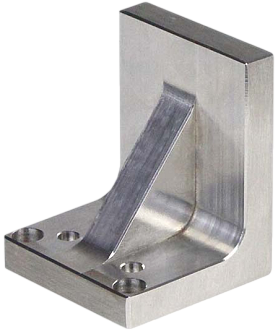

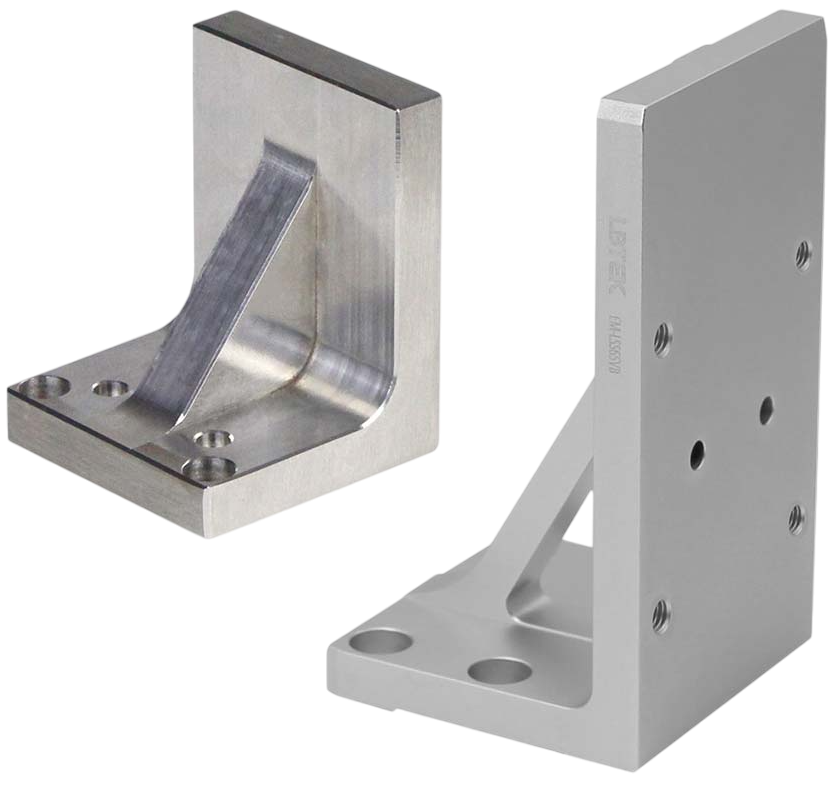

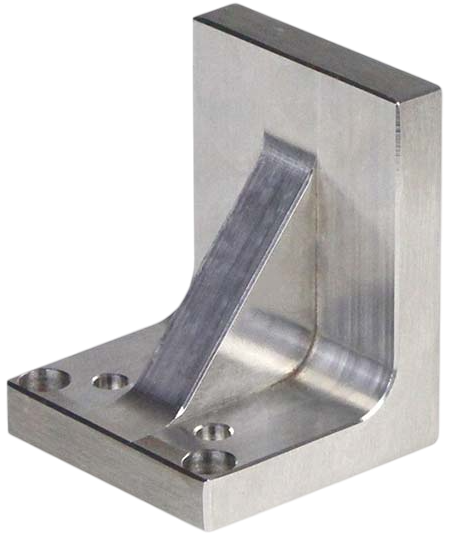

Кронштейны EM-LSS65Vx шириной 65 мм оснащены 4 резьбовыми отверстиями M6 и 4 потайными отверстиями M6. Они совместимы с моторизированными линейными трансляторами EM-LSS65-50C1, EM-LSS65-30C1 и EM LSS65-13C1. XY-осевая и одноосевая платформы перемещения могут быть соединены с помощью кронштейна в XYZ-осевую линейную систему перемещения. Также с помощью кронштейна возможно собрать XZ-осевую систему из двух одноосевых платформ.
| Параметр | Значение | Ед.измерения | |
|---|---|---|---|
| Модель | EM-LSS65VA | EM-LSS65VB | |
| Материал | Нержавеющая сталь 303 | Алюминиевый сплав 6061-T6 | |
| Обработка поверхности | Пассивация | Черное анодирование | |
| Тип монтажных отверстий |
Резьбовые отверстия M6, потайные отверстия M6 |
||
| Межцентровое расстояние монтажных отверстий | 50 | мм | |
| Комплектация | Винты с внутренним шестигранником и цилиндрической головкой M6 / 8 шт. |
Винты с внутренним шестигранником и цилиндрической головкой M6, цилиндрические штифты Ø5×10 мм |
|
| Габаритные размеры | 65 × 65 × 65 | 20 × 65 × 65 | мм |
