EM-LSS90Vx - кронштейны
- Возможность создания XYZ-осевой системы перемещения.
- Резьбовые отверстия M6, потайные отверстия M6.
- Совместимость с трансляторами EM-LSS90-100C1, EM-LSS90-150C1 и EM-LSS90-200C1.
Производитель: LBTEK

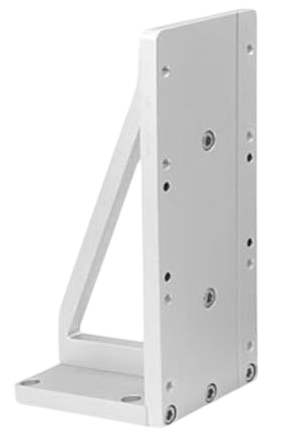

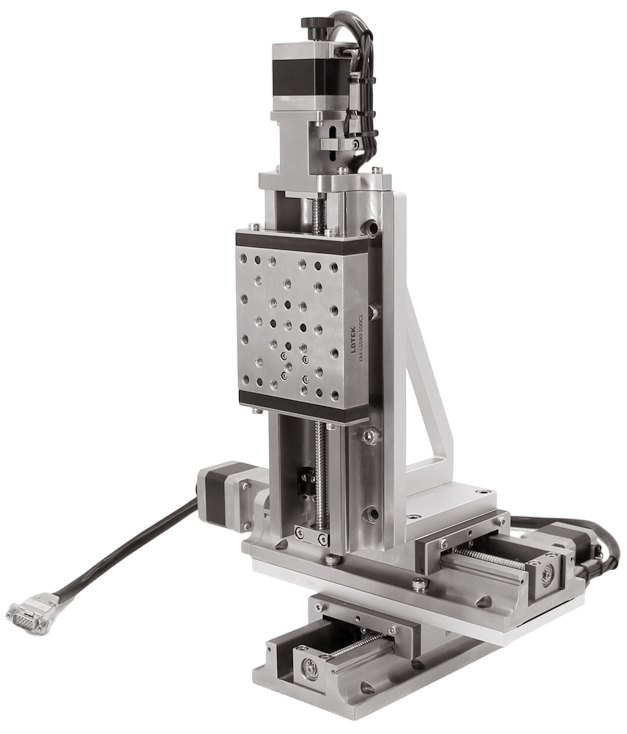

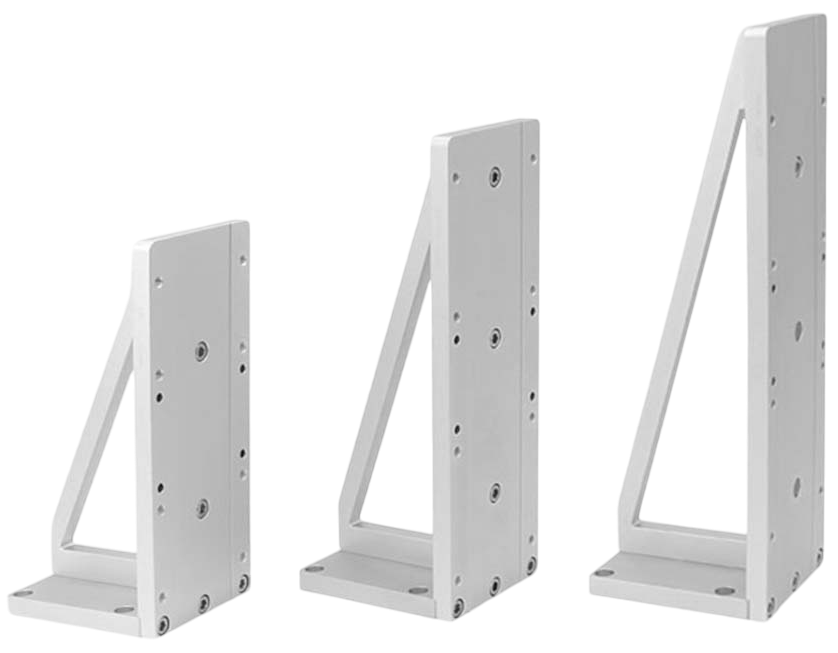

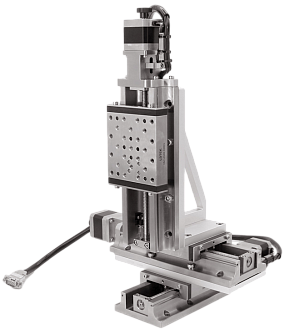

Кронштейны EM-LSS90Vx шириной 90 мм оснащены резьбовыми отверстиями M6 и потайными монтажными отверстиями M6. Они совместимы с моторизированными линейными трансляторами EM-LSS90-100C1, EM-LSS90-150C1 и EM-LSS90-200C1. Двухосевая (XY) и одноосевая платформы перемещения могут быть соединены с помощью кронштейна в трёхосевую (XYZ) линейную систему перемещения. Также с помощью кронштейна возможно собрать двухосевую (XZ) систему из двух одноосевых платформ.
| Параметр | Значение | Ед.измерения | ||
|---|---|---|---|---|
| Модель | EM-LSS90VA | EM-LSS90VE | EM-LSS90VF | |
| Материал | Алюминиевый сплав 6061-T6 | |||
| Обработка поверхности | Анодирование натурального цвета | |||
| Комплектация | Винты с внутренним шестигранником и цилиндрической головкой M6, цилиндрические штифты Ø5×10 мм | |||
| Тип монтажных отверстий |
Резьбовые отверстия M6, потайные отверстия M6 |
|||

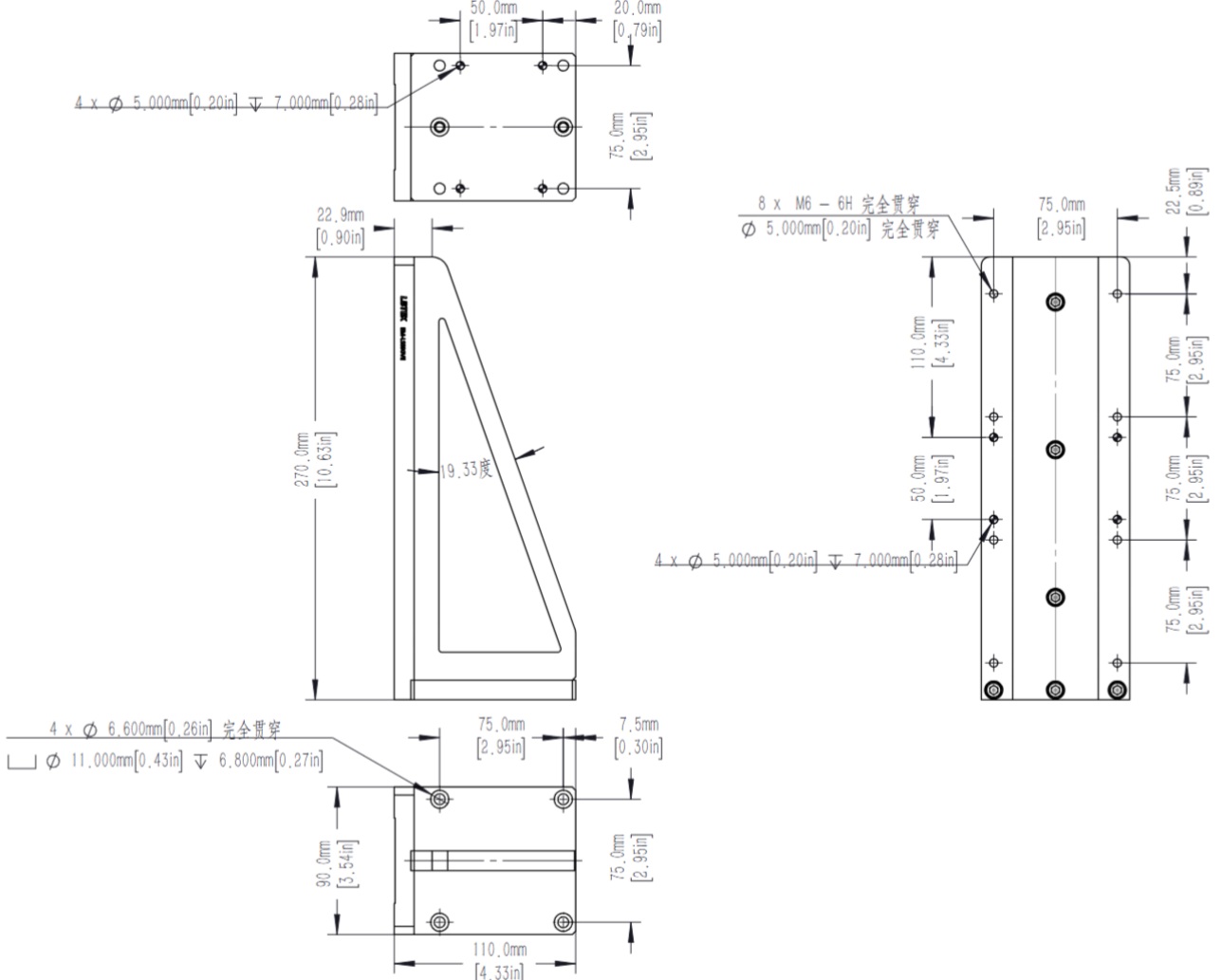

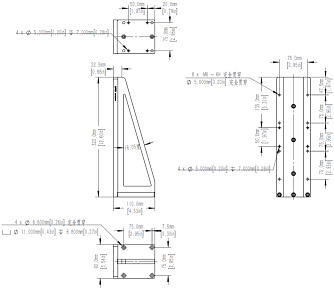

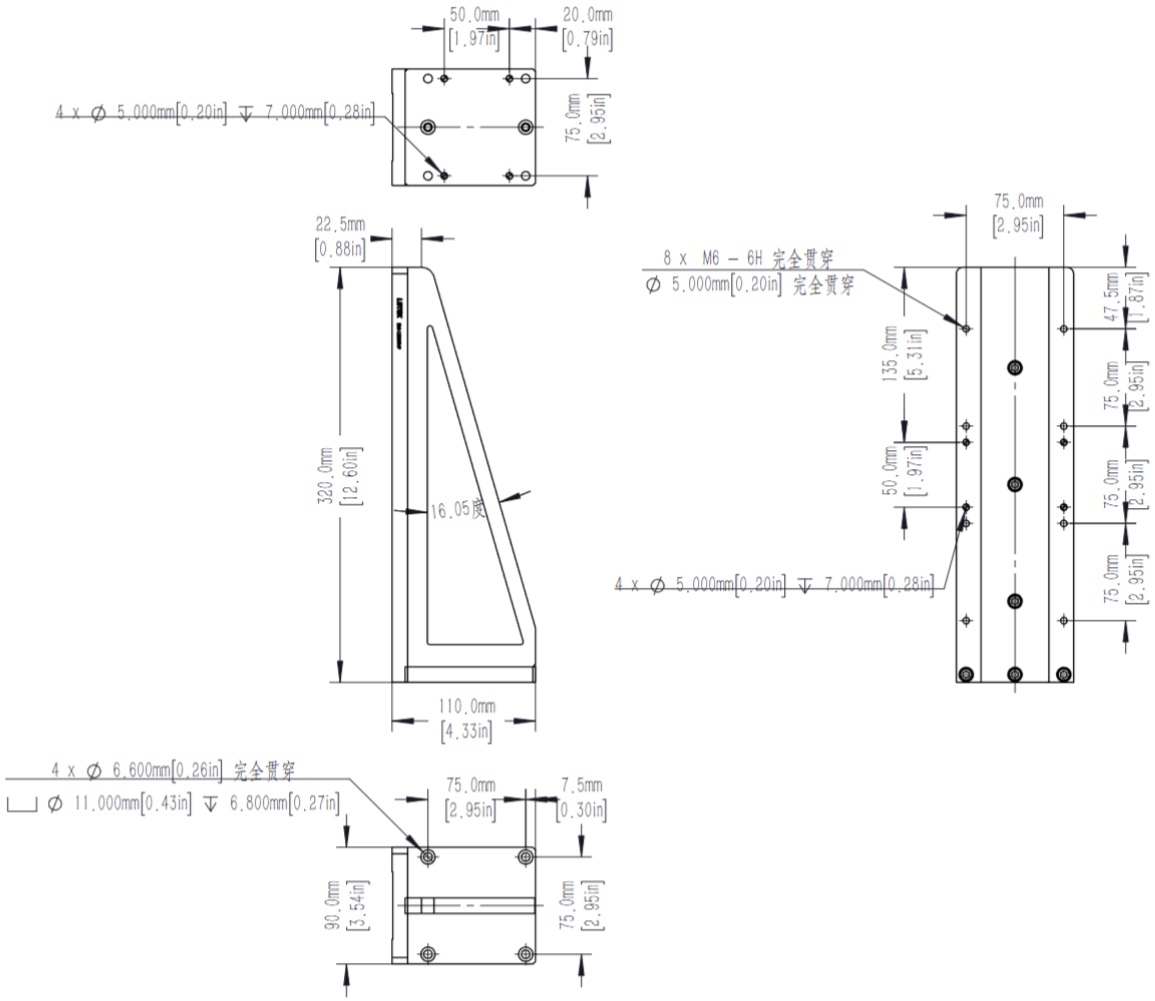

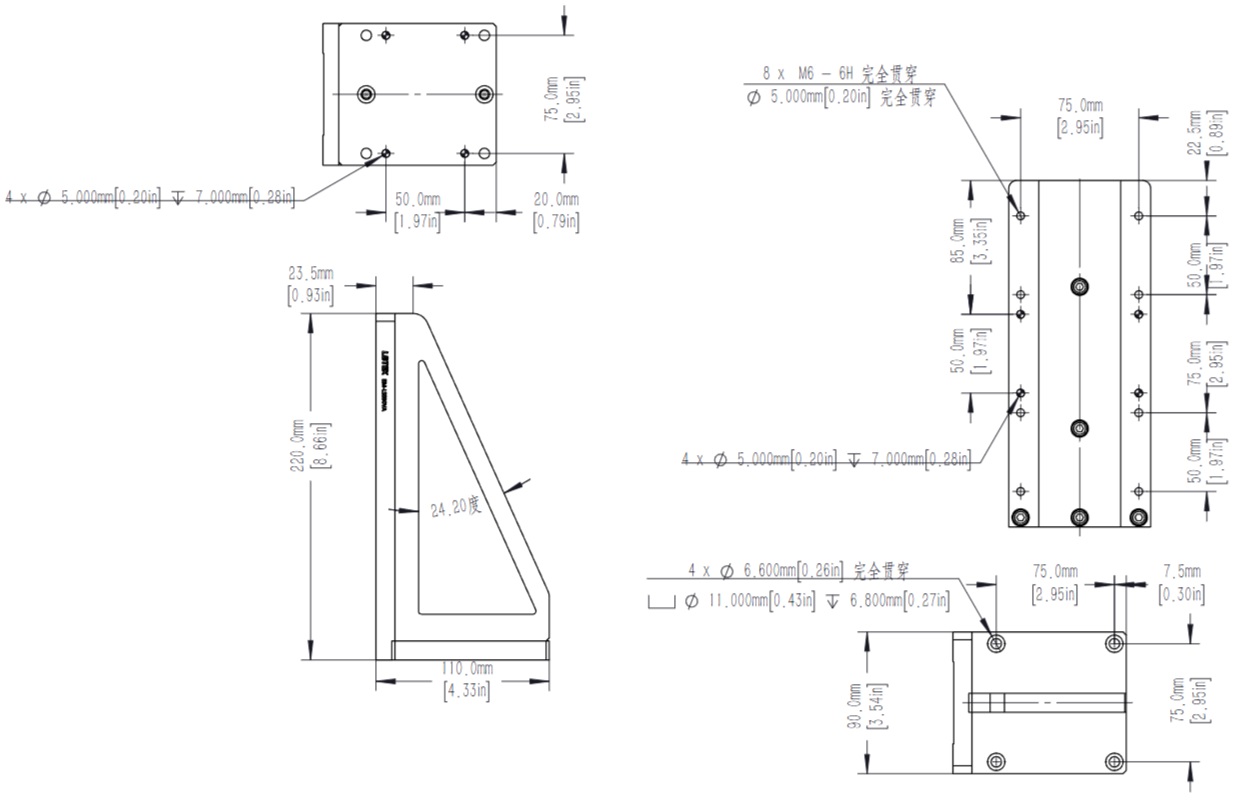

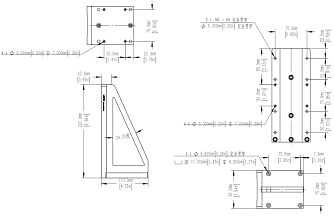

| Габаритные размеры | 220 × 90 × 110 | 270 × 90 × 110 | 320 × 90 ×110 | мм |
| Размер рабочей поверхности | 220 × 90 | 270 × 90 | 320 × 90 | мм |
