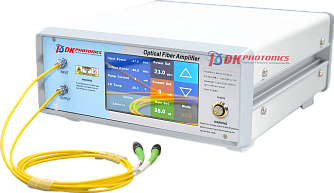

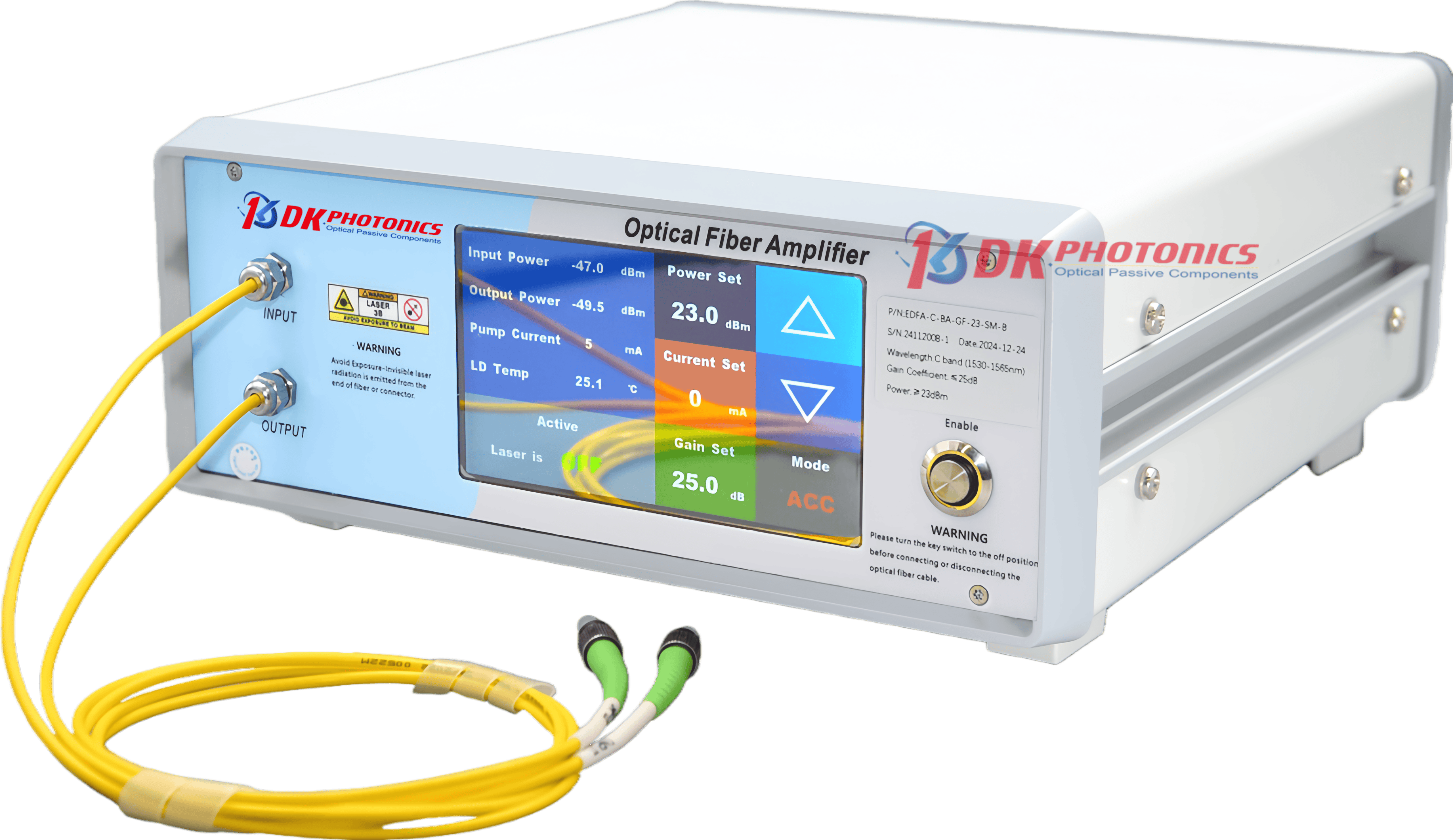

HEA - гибридные модули EDFA и рамановского усилителя
HEA - гибридные модули, совмещающие рамановскую и EDFA усилительную систему в одном корпусе.
- Диапазон длин волн EDFA: 1530 - 1565 нм.
- Выходная мощность EDFA: 20/23 дБм.
- Длина волны накачки FRA: 1425/1435/1455/1465 нм.
- Максимальная мощность накачки FRA: 500 мВт.
- Режимы управления: ACC/APC. Тип волокна: SM.
- Тип волокна SM.
Производитель: DK PHOTONICS
HEA - гибридные модули, совмещающие рамановский и EDFA усилитель в одном компактном корпусе. По сравнению с традиционными системами усиления EDFA и рамановского усилителя, использование этого модуля позволяет значительно снизить сложность системы, повысить надежность и уменьшить её пространственные параметры по сравнению со случаем использования устройств EDFA и рамановского усилителя по отдельности. Такие модули находят своё применения в высокоскоростных оптоволоконных системах связи с высокой пропускной способностью или оптоволоконных сенсорных системах для сверхбольших расстояний.
- Низкий уровень шума.
- Высокий коэффициент усиления.
- Широкий диапазон длин волн.
Параметры EDFA:
| Параметр | Значения | Ед. измерения | |
|---|---|---|---|
| Диапазон длин волн |
1530 - 1565 |
нм | |
| Входная мощность | -6 ~ +3 | дБм | |
| Выходная мощность | 20/23 | дБ | |
| Уровень шума | 5 | дБм | |
| Тип волокна | SMF-28 | - | |
| Оптический коннектор | FC/APC | - | |
| Режим управления |
ACC/APC |
- | |
Параметры FRA:
| Параметр | Значения | Ед. измерения | |
|---|---|---|---|
| Длина волны накачки | 1425/1435/1455/1465 | нм | |
| Мощность накачки | 500 | мВт | |
| Степень поляризации света накачки (DOP) | 5 (тип.), 10 (макс.) | % | |
| Тип волокна | SMF-28 | - | |
| Оптический коннектор | FC/APC | - | |
| Режим управления |
ACC |
- | |
| Параметр | Значения | Ед. измерения | |
|---|---|---|---|
| Управление | RS232 |
|
|
| Интерфейс | DB9 | ||
| Источник питания | 12В, 3А (DC) |
|
|
| Габариты | 125 х 150 х 31,5 | мм | |
| Рабочий диапазон температур | -5~+35 | °C | |
| Относительный уровень влажности | 0~70 | % | |
- Передача оптического сигнала на дальние расстояния.
- Распределенные волоконные датчики.
- Волоконные лазеры.
| Тип устройства | Тип усилителя | Выходная мощность | Длина волны накачки | Тип корпуса |
|---|---|---|---|---|
| HEA | BA: бустер |
20: 20 дБм 23: 23 дБм |
1455: 1455 нм |

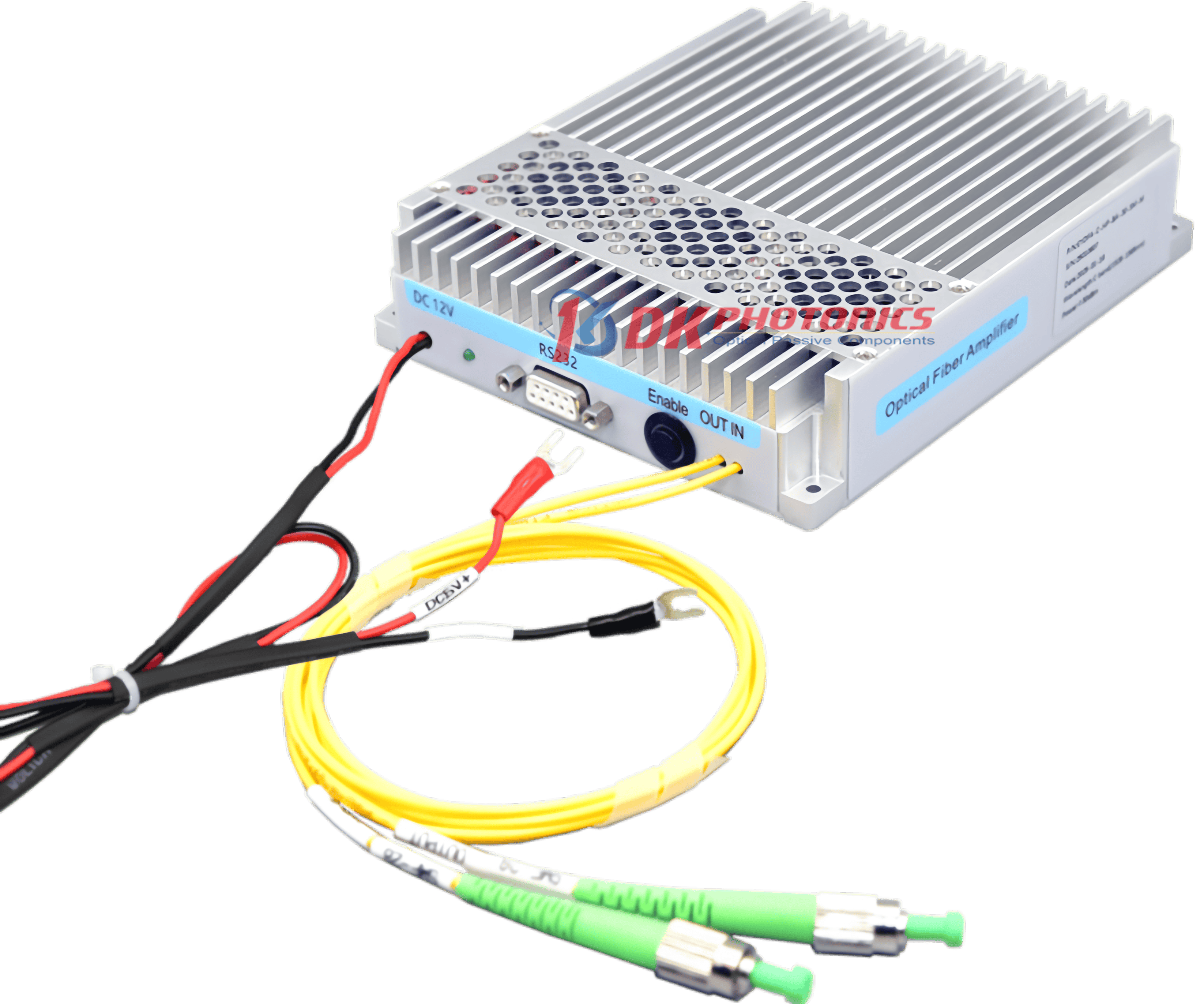

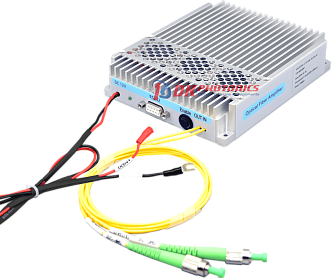

М: Mодуль |
