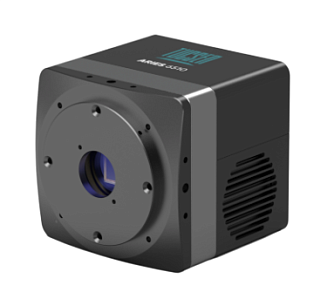

Aries 6510 - sCMOS камера сверхвысокой чувствительности
- Разрешение: 3200 х 3200 пикселей.
- Спектральный диапазон чувствительности: от 190 до 1100 нм.
- Чувствительность: 95% на 600 нм.
- Размер пикселя: 6,5 х 6,5 мкм.
- Интерфейс: 2x10G GigE.
- Размеры: 95 х 100 х 100 мм.
- Режимы работы: HDR, Speed, Sensitivity, Super-sensitivity.
В основе камеры сверхвысокой чувствительности Aries 6510 лежит BSI sCMOS сенсор новейшей модели GSense6510BSI с квантовой эффективностью до 95% и минимальным шумом считывания 0,7 e-. Научный КМОП-датчик с освещением задней поверхности (BSI sCMOS или BI sCMOS) представляет собой тип цифрового датчика, в котором используется нестандартное расположение элементов изображения для увеличения количества захватываемого света и улучшенной работы в условиях низкого уровня освещения.
Сенсор BSI sCMOS содержит те же элементы, что и стандартный CCD-сенсор, но система внутренней подводки расположена под слоем фотокатода. Это достигается переворачиванием кремниевой пластины во время изготовления и прореживанием ее обратной стороны для того, чтобы поток света падал на слой фотокатода (участок фоточувствительного слоя) не проходя через токопроводящий слой.
Преимуществами камеры Aries 6510 перед другими камерами класса является ее большая активная область 20,8 х 20,8 мм и высокая скорость, что обеспечивает повышенную чувствительность и минимальное воздействие на образец в различных применениях для визуализации.
Измерение быстро меняющихся сигналов требует не только высокой скорости, но и достаточно большой фотоэлектронной емкости. Aries 6510 обеспечивает 150 кадров в секунду с возможностью выбора пользователем величины фотоэлектронной емкости от 1000e- до 15 000e-, что обеспечивает гибкие условия и отличное качество при проведении измерений.
Формат сенсора камеры Aries 6510 составляет 29,4 мм, гарантируя получение большего количества данных на одно изображение и более высокую производительность.
Aries 6510 использует стандартный интерфейс GigE, который обеспечивает высококачественную передачу данных без громоздких кабелей или сложной загрузки.
- Высокая квантовая эффективность до 95%.
- Минимальный уровень шума: 0,7e-.
- Фотоэлектронная емкость: 15 000e-.
- Глубина цвета: 16 / 11 / 12 бит.
- Интерфейс: 2x10G GigE.
- Поддержка LabVIEW / Matlab / Micromanager / MetaMorph.
| Параметр | Значение | Единица измерения |
|---|---|---|
| Модель сенсора |
GSENSE 6510BSI |
|
| Тип сенсора | BSI sCMOS | |
| Формат сенсора | 29,4 | мм |
| Разрешение | 3200 х 3200 | пикселей |
| Размер пикселя | 6,5 х 6,5 | мкм |
| Активная область | 20,8 х 20,8 | мм2 |
| Макс. квантовая эффективность | 95 | % |
| Частота кадров | 83 (HDR) / 150 (Speed) / 88 (Sensitivity) / 5,2 (Super-sensitivity) | fps |
| Глубина цвета | 16 (HDR) / 11 (Speed) / 12 | бит |
| Темновой ток | 0,5 / 1,0 (Speed) |
е-/пиксель/с |
| Шум считывания | 1,6 (HDR) / 2,0 (Speed) / 1,2 (Sensitivity) / 0,7 (Super-sensitivity) | е- |
| Фотоэлектронная емкость | 15000 (HDR) / 1000 - 15000 (Speed) / 1500 (Sensitivity) / 1000 (Super-sensitivity) |
е- |
| Потребляемая мощность | ≤ 55 | Вт |
| Питание | 12 В / 8 А |
|
| ROI | Поддерживается |
|
| Коррекция изображения | DPC |
|
| Тип затвора | Скользящий | |
| Режимы синхронизации | Hardware, Software | |
| Разъем синхронизации | Hirose | |
| Биннинг | 2 x 2, 4 x 4 | |
| Цифровой интерфейс | 2x10G GigE | |
| Рабочая температура / влажность | от 0 до + 40 / 10 - 85 | °C / % |
| Крепление объектива | T / F / C-Mount | |
| Метод охлаждения | Водный, воздушный | |
| Максимальная температура охлаждения | 0 (воздушный), -10 (водный) | °C |
| Размеры | 95 х 100 х 100 | мм3 |
| ПО | Mosaic / LabVIEW / MatLab / Micromanager / MetaMorph |
- Оптическое детектирование одиночных молекул.
- Визуализация нейронных связей.
- Микроскопия сверхвысокого разрешения (STORM) и флуоресцентная микроскопия полного внутреннего отражения (TIRF).
- Ионные изображения и визуализация подвижности клеток.
- Конфокальная микроскопия белков и клеток.
- Астрономические наблюдения.
- Микроскопия светового листа.
- Визуализация кальция
