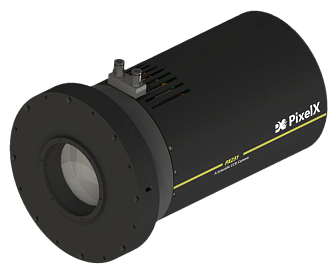

PXE231 - высокопроизводительная научная CCD камера серии 4K×4K
- Разрешение 4096 х 4112 пикселей.

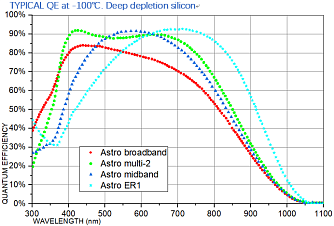

- Квантовая эффективность выше 90% в области спектра 500-650 нм.
- Квантовая эффективность выше 95% при использовании усиления ПЗС с глубокообедненным слоем в NIR-области.
- Шум считывания до 9 e- при скорости считывания 100 кГц.
- Скорость считывания до 500 кГц.
- Интерфейс USB 3.0.
PXE231 – научная камера, разработанная для задач, требующих одновременно высокого разрешения изображения и высокой чувствительности в видимой области. Камера оснащена ПЗС-сенсором с глубокообедненным слоем (deep depletion CCD-sensor) с разрешением 4K x 4K пикселей (16,8 Мп). Технология ddep depletion позволяет достичь значений квантовой эффективной более 95%.
Камера имеет четыре канала считывания. Шум считывания составляет менее 5 e- на частоте 100 кГц и менее 9 e- на частоте 500 кГц. В камере используется технология вакуумной герметизации с двойным охлаждением: воздушным и водяным, что позволяет достичь глубокого охлаждения с разницей температур 75°C/ Кроме того, камера отличается чрезвычайно низким уровень шума считывания и низким шумом темнового тока.
Основные применения камеры охватывают астрономические задачи и научные задачи по визуализации частиц.
Особенности:
- Высокая квантовая эффективность.
- Компактные размеры.
- Скорость считывания до 500 кГц.
- Регулируемое усиление.
- Режим высокой емкости пикселя.
- Использование технологии deep depletion для увеличения КЭ.
- Высокая стабильность до -100°C.
- Удобное программное обеспечение на английском языке.
- Интерфейс передачи данных USB 3.0.
| Параметр | Значение | Единица измерения |
|---|---|---|
| Тип сенсора |
Scientific Grade CCD / Deep Depletion Scientific Grade CCD |
|
| Разрешение | 4096 × 4112 | пикселей |
| Эффективная область пикселей | 4096 × 4096 | |
| Размер пикселя | 15 × 15 | мкм |
| Квантовая эффективность | до 95 | % |
| Емкость пикселя | 350 | Kе- |
| Шум считывания при скорости считывания 100 кГц | <5 | е- |
| Шум считывания при скорости считывания 500 кГц | <9 |
е- |
| Скорость считывания | 100; 500 | кГц |
| Темновой ток при температуре -100°C | 3 |
е-/пиксель/ч |
| Интерфейс | USB 3.0 | |
| Рабочая температура | от -40 до +40 | °C |
| Охлаждение* | Воздушное, жидкостное до -100°C | |
|
Размеры (длина × диаметр) |
285 × 165 | мм |
| ПО | PXViewer |
- Оптическое детектирование одиночных частиц.
- Астрономическая визуализация.
- Ионные изображения и визуализация подвижности клеток.
- Конфокальная микроскопия белков.
- Астрономические исследования (визуализация движущихся объектов.
- Диагностика солнечных батарей.
