LF-PIV - облегчённая система измерения поля скоростей в объеме с одиночной камерой

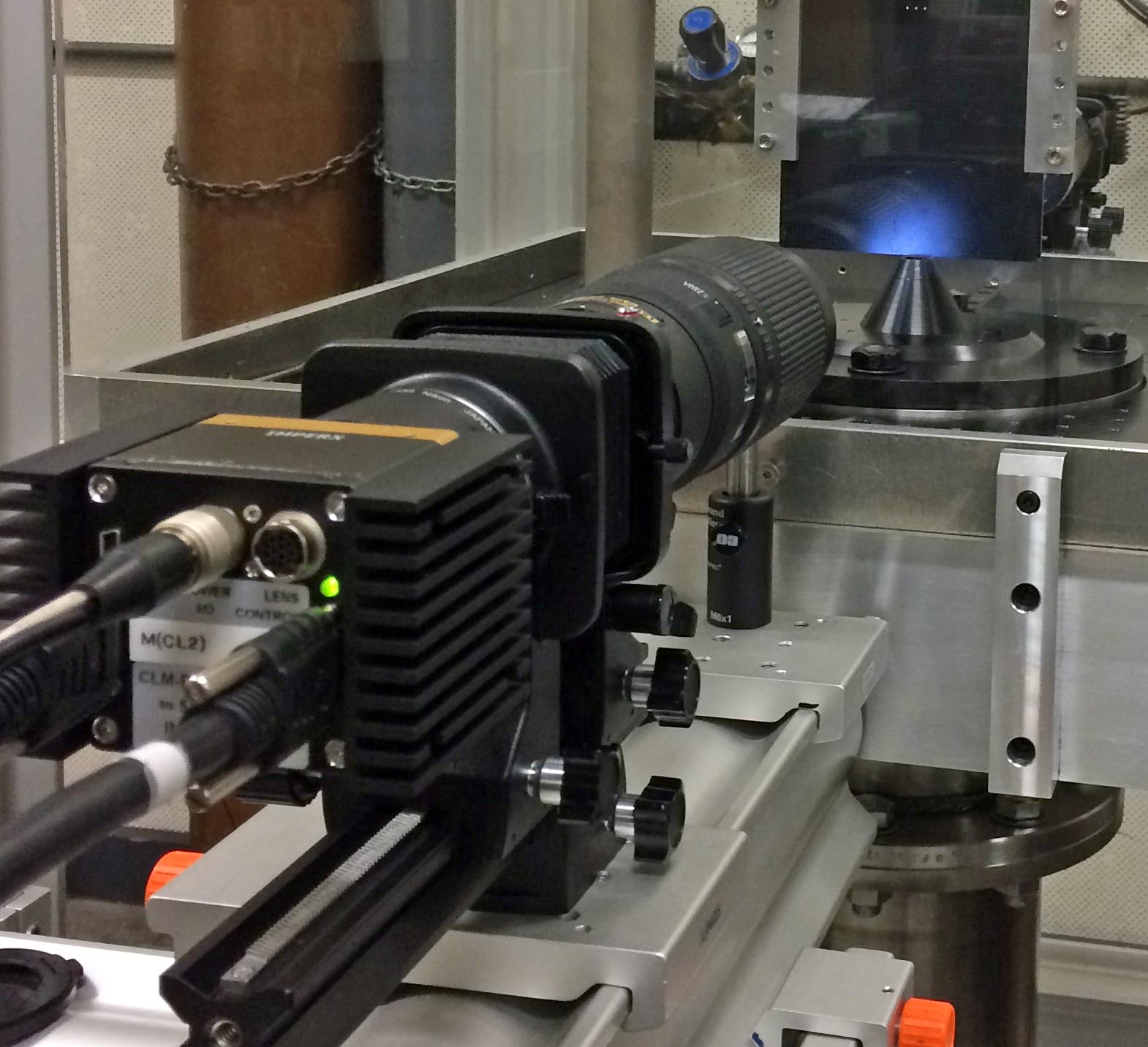

LF-PIV - новая система PIV для измерения поля скоростей в объеме. LF-PIV от Microvec  помогает измерить трехмерные поля скорости с помощью реконструкции на основе MART и трехмерной взаимной корреляции. Эта новая система может стать интересной альтернативой и доступной заменой томографической PIV. Метод основан на одной компактной камере и может использоваться для расчета скорости 3D3C в средах с ограниченным пространством.

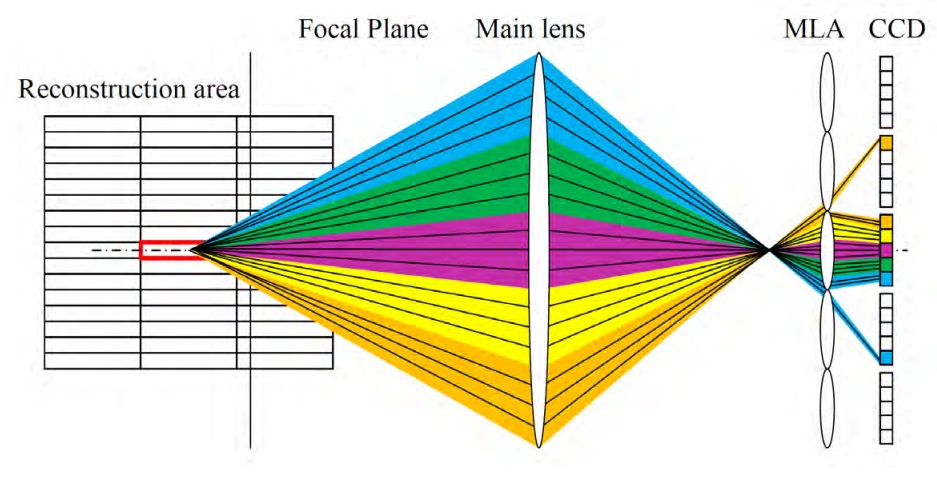

Система LF-PIV предварительно определяет местоположение частицы с помощью траектории обратной трассировки лучей (DRT) и восстанавливает значение вокселя с использованием метода мультипликативной алгебраической реконструкции (MART).

Метод DRT-MART, реализованный в системе LF-PIV, обеспечивает более высокое разрешение восстановления при гораздо большей вычислительной эффективности, чем метод MART. Чтобы ускорить расчеты, система поддерживает GPU и его параллельную обработку.

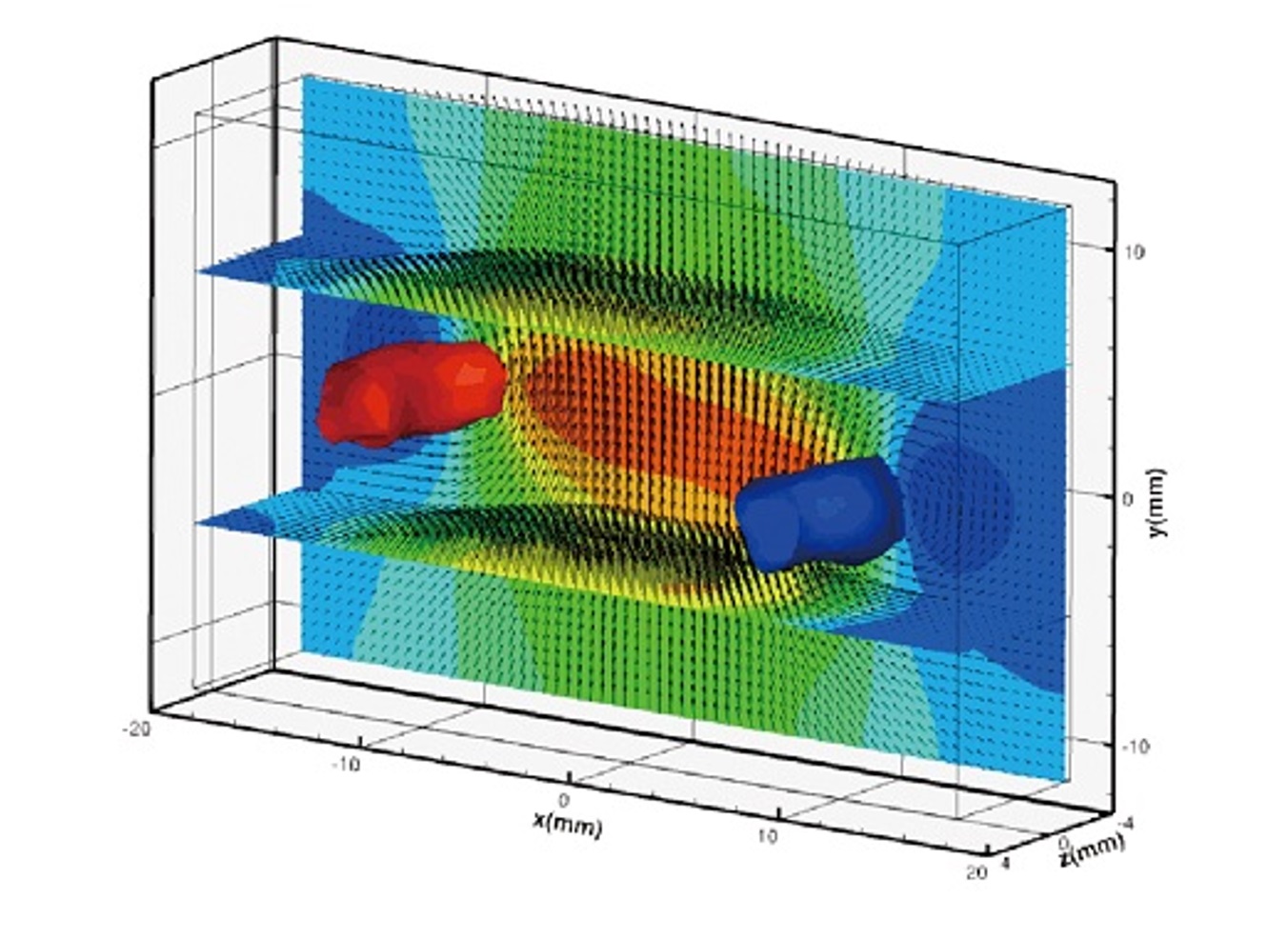

Исследование струи низкой скорости

Эксперимент проводился в воздухе с медленной струей. Объем измерения: 39,4×26,2×10,7 мм и 2200×1466×130 вокселей.

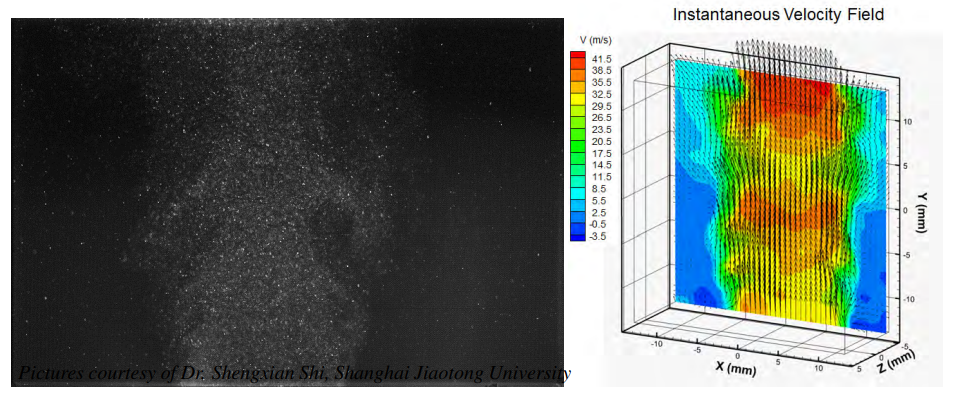

Исследование воздушной струи

Трассировочная частица: оливковое масло 1 мкм, ReD: 45000, объем измерений: 27,3×34,2×12 мм. DRT-MART итерация: 40, многосеточная взаимная корреляция: начальный объем: 120×120×64, конечный объем: 60×60×32 , перекрытие: 75%.
