Micro PIV - система измерения поля скоростей в микроскопических плоских объектах

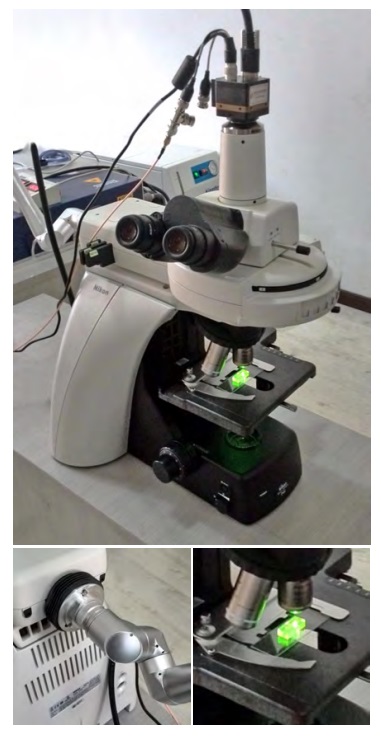

Системы Microvec Micro PIV просты в интеграции и эксплуатации и предназначены для исследований в небольшом поле зрения (от 100 мкм до 10 мм) с пространственным разрешением порядка мкм и ограниченной скоростью потока (до 10 м/с). Их также можно использовать для получения изображений с высокой скоростью, превышающей тысячи кадров в секунду. Система использует микроскопический объектив или интегрирована с эпифлуоресцентным микроскопом.

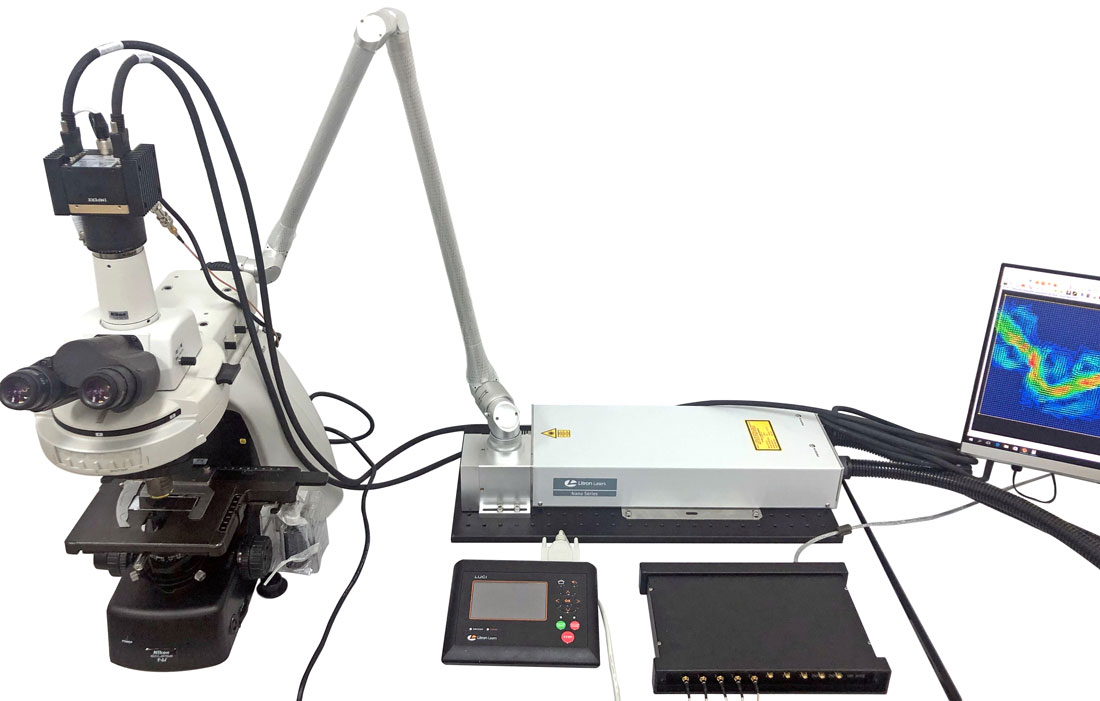

Система Micro PIV измеряет поля скоростей потоков с микроскопическим разрешением с использованием методов PIV и PLIF. В качестве источника излучения обычно используется двухимпульсный PIV-лазер, который фокусируется объективом или микроскопом. Поток наполняют флуоресцентными трассирующими частицами. На микроскопе устанавливается камера для получения пар изображений с частицами, возбужденными до более высокой длины волны, чем длина волны излучения лазера, проходящего через фильтр верхних частот. Затем эти пары изображений анализируются стандартными алгоритмами PIV.
- DPSS лазер с мощностями: 1 Вт, 2 Вт, 3 Вт, 5 Вт, 8 Вт, 10 Вт.
- Двухимпульсные лазеры PIV: 2 x 65 мДж/15 Гц, 2 x 70 мДж/15 Гц, 2 x 135 мДж/15 Гц, 2 x 145 мДж/15 Гц, 2 x 200 мДж/15 Гц, 2 x 380 мДж/10 Гц, 2 х 500 мДж/10 Гц, 2 х 1000 мДж/10 Гц.
- ПЗС-камеры: VGA/800 кадров в секунду, 1,4 МП/30 кадров в секунду, 2 МП/54 кадра в секунду, 5 МП/16 кадров в секунду, 6 МП/25 кадров в секунду, 8 МП/21 кадр в секунду, 9 МП/17 кадров в секунду.
- Синхронизатор: 8-канальное управление TTL, джиттер 0,25 нс, управление через USB.
- Модуль захвата изображений MicroCap PIV.
- Программное обеспечение MicroVec 2D PIV.
- Макрообъектив, микроскоп.
- Лазерный световод или оптоволоконный жидкостный световод.
- Адаптеры для подключения микроскопа и лазера.
- Модуль правильной ортогональной декомпозиции (POD).
- Модуль динамической декомпозиции мод (DMD).
- Модуль измерения давления PIV.
- Однопиксельная система PIV.

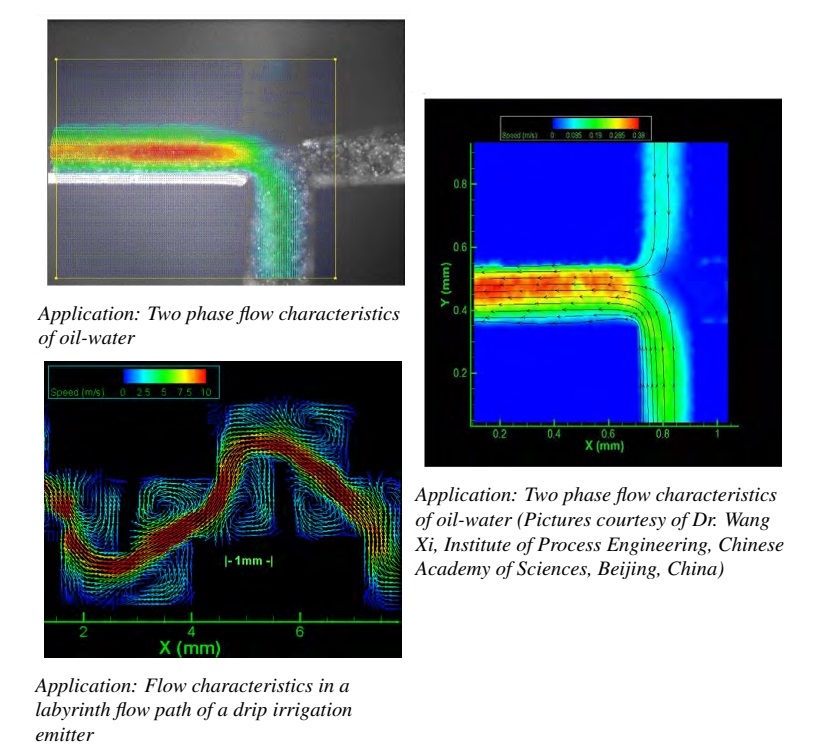

- Микрофлюидные устройства.
- Распыление жидкостей.
- Микродеформации.
- Анализ частиц.
- Микроканалы.
- Микроэлектромеханические системы (МЭМС).
