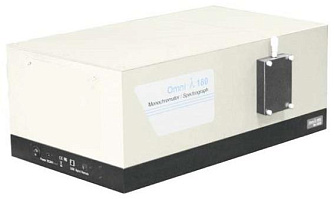

Omni-λ-180D - двойной спектрограф-монохроматор

Двойной монохроматор Omni-λ-180D выполнен в едином корпусе для легкой транспортировки и установки, предварительно юстирован и откалиброван. Работает в режиме вычитания дисперсии для обеспечения низкого уровня рассеянного света.

Фокусное расстояние: 180 мм.
Спектральный диапазон: 0 - 4800 нм.
Решётки: 1800, 1200, 600, 300 штр/мм (на выбор).
Рассеянный свет: 1×10^-9.
Вес: 31,5 кг.

Производитель: EV

Узнать цену

Задать вопрос

Конструкция монохроматора, рассчитанная на работу в режиме вычитания дисперсии, позволяет сократить уровень рассеянного излучения до 10^-9. Таким образом, монохроматор Omni-λ-180D является идеальным решением для сканировании слабых оптических сигналов, например, в задачах по измерению комбинационного рассеяния. Одновременная установка двух дифракционных решеток в каждом их двух входящих в состав спектрометров позволяет расширить спектральный диапазон от УФ до ИК части спектра.

Основные особенности спектрографов-монохроматоров Omni-λ-D:

Система предварительно юстирована и откалибрована.
Сменные наборы решеток – разные диапазоны длин волн и различное доступное разрешение.
Монохроматоры могут быть интегрированы в системы с точечными фотодетекторами, фотоумножителями, InGaAs камерами и ПЗС-матрицами для решения разнообразных научных задач.
Возможность подключить множество аксессуаров, включая сменные светофильтры, моторизированные щели, кюветы, затворы, волоконные адаптеры.
Программное обеспечение позволяет проводить сбор и обработку данных для фотодетекторов и ПЗС-матриц.
Драйвер Labview для программирования работы спектрографа.

Параметр	Значение				Ед. измерения
Плотность штрихов	1800	1200	600	300	штр/мм
Фокусное расстояние	180				мм
Апертура	F/3,9
Оптическая схема	Черни-Тернера, режим вычитания дисперсии
Диапазон сканирования	0–800	0–1200	0–2400	0–4800	нм
Разрешение ФЭУ	0,17	0,25	0,5	1	нм
Обратная дисперсия	2,08	3,6	7,96	16,56	нм/мм
Точность длины волны	±0,14	±0,2	±0,4	±0,8	нм
Воспроизводимость длины волны	0,07	0,1	0,2	0,4	нм
Минимальный шаг	0,007	0,01	0,02	0,04	нм
Уровень рассеянного излучения	1 × 10⁻⁹
Высота оптической оси	146				мм
Размер дифракционной решётки	40 × 40				мм
Турель	На 2 решетки
Щель	Ручная или моторизированная, ширина 0,01 – 3 мм, высота 2 / 4 / 14 мм (сменные)
Промежуточная щель	Моторизированная 24 мм
Размер	559 × 326,5 × 232				мм
Вес	31,5				кг
Интерфейс связи	USB 2.0

Примечания:
1. Разрешение указано при центральной длины волны 435,83 нм.
2. Дисперсия приведена при центральной длине волны 435,83 нм.
3. Значение дисперсии уменьшается с увеличением центральной длины волны и увеличивается с её уменьшением.
4. На входе и выходе двойного монохроматора используются ручные щели, а в промежуточной позиции установлена моторизованная щель 24 мм.

Рамановская спектроскопия.
Перестраиваемые источники монохроматического излучения.
Калибровка спектральной чувствительности фотодетекторов.

Omni-λ-180D - двойной спектрограф-монохроматор 745.32(Kб)

Пожалуйста, выберите до двух пар дифракционных решёток:

Плотность штрихов 1800 штр/мм: диапазон сканирования 0–800 нм, обратная дисперсия 2,08 нм/мм, точность длины волны ±0,14 нм, воспроизводимость длины волны 0,07 нм, минимальный шаг 0,007 нм.
Плотность штрихов 1200 штр/мм: диапазон сканирования 0–1200 нм, обратная дисперсия 3,6 нм/мм, точность длины волны ±0,2 нм, воспроизводимость длины волны 0,1 нм, минимальный шаг 0,01 нм.
Плотность штрихов 600 штр/мм: диапазон сканирования 0–2400 нм, обратная дисперсия 7,96 нм/мм, точность длины волны ±0,4 нм, воспроизводимость длины волны 0,2 нм, минимальный шаг 0,02 нм.
Плотность штрихов 300 штр/мм: диапазон сканирования 0–4800 нм, обратная дисперсия 16,56 нм/мм, точность длины волны ±0,8 нм, воспроизводимость длины волны 0,4 нм, минимальный шаг 0,04 нм.

Модель	Описание
Omni-λ-180D	Двойной спектрограф-монохроматор. Фокусное расстояние 180 мм. Выберите необходимые решетки при заказе.
