Omni-λXXXXTi - тройные монохроматоры-спектрографы

Name: Omni-λXXXXTi - тройные монохроматоры-спектрографы
Brand: EV

Монохроматор Omni-λXXXXTi построен на базе трех монохроматоров. Сочетание аддитивного и субтрактивного режимов дисперсии позволяет получить как высокое разрешение, так и низкий уровень рассеянного света.

Режим сложения дисперсии (аддитивный) и вычитания дисперсии (субтрактивный).
Рассеянный свет: 1×10^-9.
Обратная дисперсия: 0,91 нм/мм.
Длина шага сканирования: 0,0035 нм.

Производитель: EV

Узнать цену

Задать вопрос

Монохроматоры-спектрографы серии Omni-λXXXXTi состоят из трех изображающих монохроматоров с точной регулировкой. Первые два монохроматора подключены в режиме субтрактивной дисперсии для уменьшения рассеянного света; последние два монохроматора подключены в режиме аддитивной дисперсии для улучшения разрешения. Тройной спектрометр можно использовать в режимах одиночного, двойного или тройного монохроматора. Благодаря настраиваемой длине волны и регулируемому нотч-фильтру, тройной спектрометр в основном используется для высококачественных рамановских измерений, таких как измерения УФ спектра комбинационного рассеяния и спектров комбинационного рассеяния с низким волновым числом.

Основные особенности спектрографов-монохроматоров Omni-λ:

Предварительная калибровка и юстировка оптики.
Сменные наборы решеток – разные диапазоны длин волн и различное доступное разрешение.
Монохроматоры могут быть интегрированы в системы с детекторами различного типа.
Возможность подключить множество аксессуаров, включая сменные светофильтры, моторизированные щели, кюветы, затворы, волоконные адаптеры.
Программное обеспечение позволяет проводить сбор и обработку данных для точечных детекторов и CCD-камер.
Драйвер Labview для программирования работы спектрографа.
Субтрактивный или аддитивный режим дисперсии на выбор.
Предварительно соединенная на оптической плите конструкция.

Спецификация для Omni-λ50X8Ti

Параметр	Значение	Ед. измерения
Режим дисперсии	Аддитивный + субтрактивный
Фокусное расстояние	500	мм
Диапазон сканирования	0-800	нм
Относительное отверстие	F/6.5	-
Обратная дисперсия	0,91	нм/мм
Разрешение	<1	см^-1
Наименьшее волновое число	<15	см^-1
Точность установки длины волны	±0,14	нм
Воспроизводимость длины волны	±0,02	нм
Длина шага сканирования	0,0035	нм
Рассеянный свет	1×10^-9
Высота оптической оси	190,5	мм
Размер решетки	68×68	мм
Размер щели	Ручная или моторизированная, ширина 0,01 – 3 мм, высота 2 / 4 / 14 мм (сменные). Промежуточная щель моторизированная 24 мм.	мм
Тип турелей	На 3 решетки

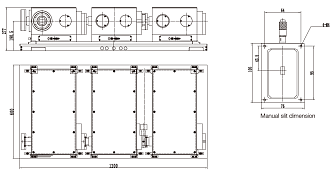

Размеры	1200×600×277	мм
Интерфейс	USB 2.0, RS-232 (опционально)

* при использовании с решеткой 1800 штр/мм, длине волны лазера 532 нм

Исследование люминесцентных свойств различных материалов.
Рамановская спектроскопия.
Измерение пропускания, поглощения.
Плазменная эмиссионная спектроскопия.
Перестраиваемые источники монохроматического излучения.
Фотометрические измерения.

Omni-λXXXXTi - тройные монохроматоры-спектрографы 803.62(Kб)

1. Конфигурация, состав

Монохроматор-спектрограф по умолчанию имеет один входной и один выходной порты (ручные щели). Дополнительно можно оснастить монохроматор боковыми портами. Выходные порты могут быть в виде стандартных щелей (моторизированных или ручных), либо в виде CCD-портов.

Тройной монохроматор может быть реализован четырьмя способами: три монохроматор 320 мм, три монохроматора 500 мм, один двойной монохроматор 180 мм и один монохроматор 300 мм, один двойной монохроматор 180 мм и один монохроматор 500 мм,

2. Покрытие оптики
По умолчанию в монохроматоре используется оптика с алюминиевым покрытием. Вы можете выбрать альтернативные варианты:

Золотое покрытие.
Серебряное покрытие.
УФ покрытие.

3. Аксессуары

Кольцо светофильтров,
Моторизированная входная щель.
Моторизированная выходная щель.
Волоконный адаптер.
Адаптер под CCD-камеру.
Камера для образца.
CCD-камера.

4. Решетки

Пожалуйста, выберите до 3 решеток включительно по ссылке.

Модель	Описание
Omni-λ30X4Ti-MS	Тройной монохроматор на базе трех монохроматоров с фокусным расстоянием 320 мм. 3 турели на 3 дифракционные решетки. Боковой входной порт, два CCD выходных порта. Моторизированная входная щель. Уточните при заказе: необходимость специального покрытия оптики, решетки, необходимость дополнительной входной щели.
Omni-λ30X8Ti-MS	Тройной монохроматор на базе трех монохроматоров с фокусным расстоянием 320 мм. 3 турели на 3 дифракционные решетки. Боковой входной порт, два выходных порта: CCD-порт и стандартный порт. Моторизированная входная щель. Уточните при заказе: необходимость специального покрытия оптики, решетки, необходимость дополнительной входной щели.
Omni-λ50X4Ti-MS	Тройной монохроматор на базе трех монохроматоров с фокусным расстоянием 500 мм. 3 турели на 3 дифракционные решетки. Боковой входной порт, два CCD выходных порта. Моторизированная входная щель. Уточните при заказе: необходимость специального покрытия оптики, решетки, необходимость дополнительной входной щели.
Omni-λ50X8Ti-MS	Тройной монохроматор на базе трех монохроматоров с фокусным расстоянием 500 мм. 3 турели на 3 дифракционные решетки. Боковой входной порт, два выходных порта: CCD-порт и стандартный порт. Моторизированная входная щель. Уточните при заказе: необходимость специального покрытия оптики, решетки, необходимость дополнительной входной щели.
Omni-λ13X4Ti-MS	Тройной монохроматор на базе двойного монохроматора с фокусным расстоянием 180 мм и монохроматора с фокусным расстоянием 320 мм. 3 турели на 3 дифракционные решетки. Боковой входной порт, два CCD выходных порта. Моторизированная входная щель. Уточните при заказе: необходимость специального покрытия оптики, решетки, необходимость дополнительной входной щели.
Omni-λ13X8Ti-MS	Тройной монохроматор на базе двойного монохроматора с фокусным расстоянием 180 мм и монохроматора с фокусным расстоянием 320 мм. 3 турели на 3 дифракционные решетки. Боковой входной порт, два выходных порта: CCD-порт и стандартный порт. Моторизированная входная щель. Уточните при заказе: необходимость специального покрытия оптики, решетки, необходимость дополнительной входной щели.
Omni-λ15X4Ti-MS	Тройной монохроматор на базе двойного монохроматора с фокусным расстоянием 180 мм и монохроматора с фокусным расстоянием 500 мм. 3 турели на 3 дифракционные решетки. Боковой входной порт, два CCD выходных порта. Моторизированная входная щель. Уточните при заказе: необходимость специального покрытия оптики, решетки, необходимость дополнительной входной щели.
Omni-λ15X8Ti-MS	Тройной монохроматор на базе двойного монохроматора с фокусным расстоянием 180 мм и монохроматора с фокусным расстоянием 500 мм. 3 турели на 3 дифракционные решетки. Боковой входной порт, два выходных порта: CCD-порт и стандартный порт. Моторизированная входная щель. Уточните при заказе: необходимость специального покрытия оптики, решетки, необходимость дополнительной входной щели.
