LPH - поворотные держатели стержней

  • Диапазон вращения 360°.
  • Диаметр совместимых стержней 12,7 мм.
  • Надёжная фиксация стержня в держателе.
  • Расширенный диапазон регулировки высоты стержня.
  • Фиксирующий винт, затягиваемый вручную или шестигранным ключом.
  • Высота от 25 до 150 мм.
  • Две версии: с магнитным основанием или без него.
  • 1 или 5 шт. в упаковке.
Производитель:  LBTEK

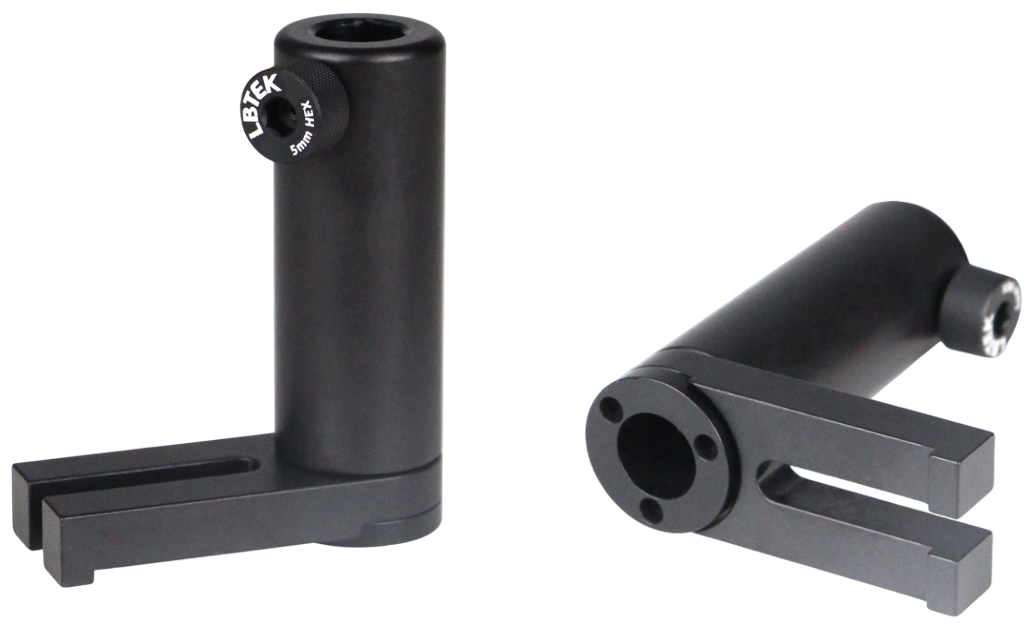

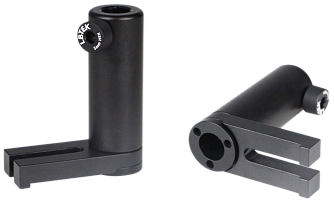

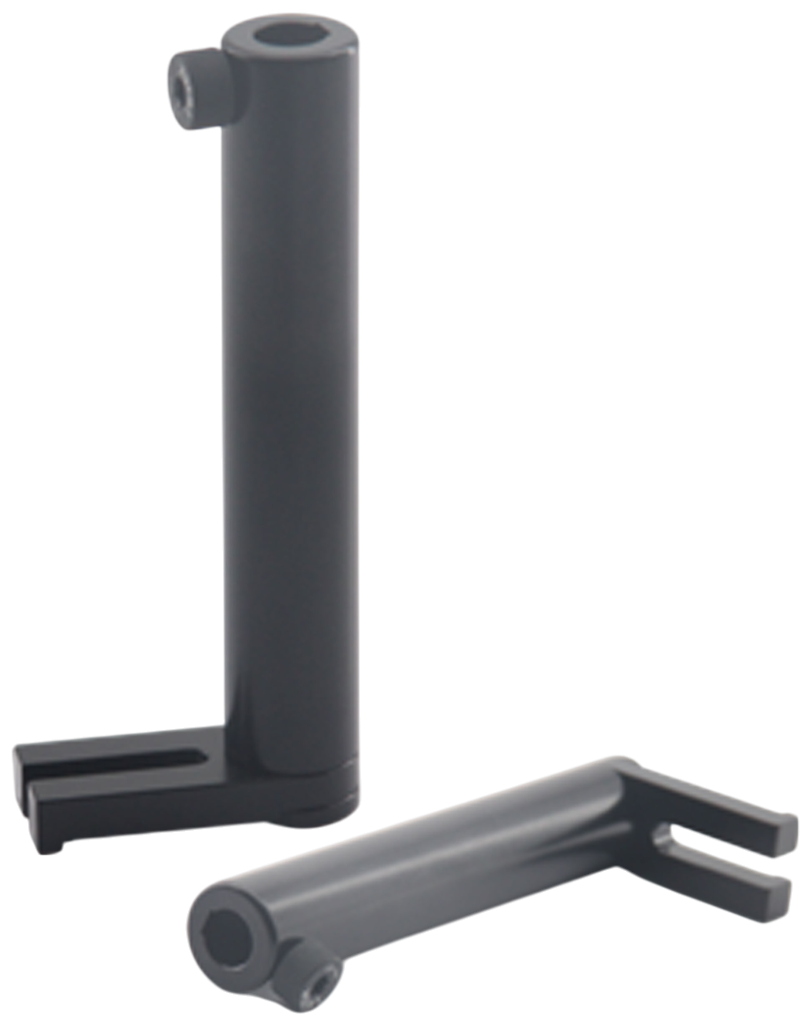

Поворотные держатели стержней 12,7 мм LPH имеют сквозное центральное отверстие, через которое стержень может проходить насквозь, что обеспечивает расширенный диапазон регулировки высоты. На внутренней стенке отверстия расположен прямоугольный паз, который создаёт двухточечный контакт со стержнем, предотвращая его скольжение и вращение. Для фиксации положения стержня используется подпружинный винт с накатанной головкой и внутренним шестигранником M6, который затягивается вручную или с помощью шестигранного ключа 5 мм. Примечание: чрезмерный крутящий момент может привести к поломке винта. Рекомендуется использовать Г-образный шестигранный ключ и затягивать, удерживая короткий конец.

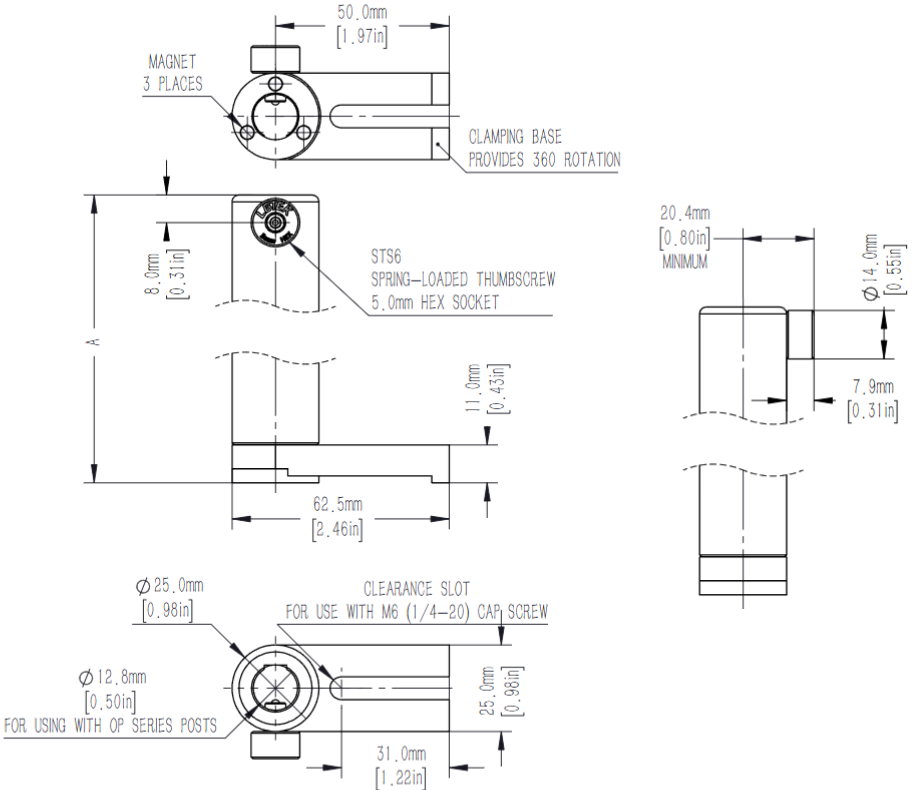

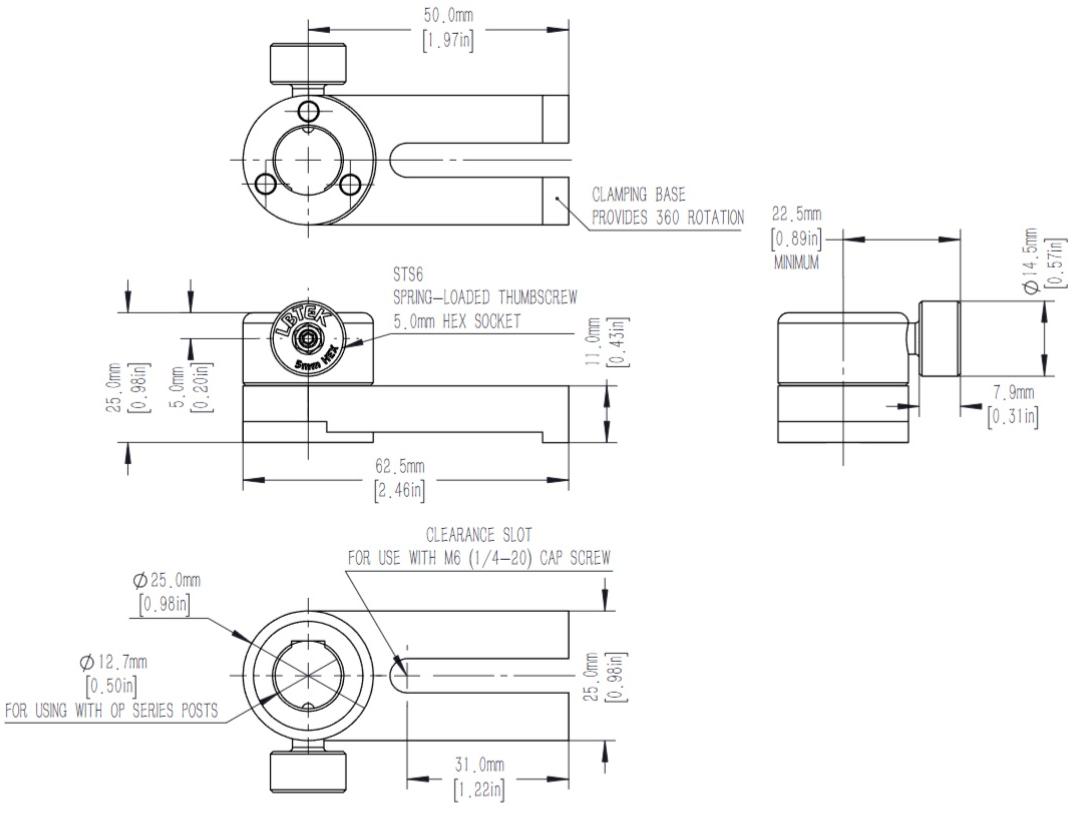

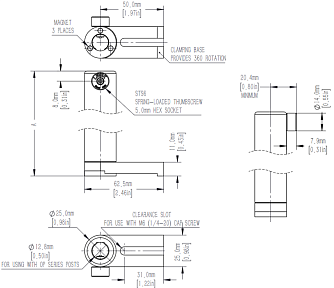

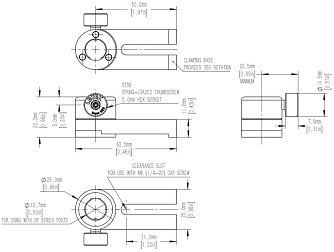

Основание держателя вращается на 360° и оснащено монтажным пазом M6 для установки на оптические платформы. Также в моделях LPH-xx и LPH-xx-P5 в основание встроены три магнита для предварительной фиксации на оптической платформе.

Параметр Значение Ед. измерения
  LPH-25
LPH-25A
LPH-30
LPH-30A
(-P5)
LPH-40
LPH-40A
(-P5)
LPH-50
LPH-50A
(-P5)
LPH-75
LPH-75A
(-P5)
LPH-100
LPH-100A
(-P5)
LPH-150
LPH-150A
(-P5)

Материал Алюминиевый сплав 6061-T6
Обработка поверхности Черное анодирование
Диаметр совместимых стержней
12,7 мм
Тип резьбы монтажного паза в основании M6
Тип резьбы монтажного отверстия M6
Тип фиксирующего винта Подпружинный с накатанной головкой и внутренним шестигранником M6
Высота 25 30 40 50 75 100 150 мм
Количество в упаковке 1 шт. в сериях LPH-xx и LPH-xxA,
5 шт. в серии LPH-xx-P5 и LPH-xxA-P5

Магнитное основание Есть в серии LPH-xx


Модель Описание
LPH-25 Поворотный держатель стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 25 мм.
LPH-30 Поворотный держатель стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 30 мм.
LPH-30-P5 Набор из 5 поворотных держателей стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 30 мм.
LPH-40 Поворотный держатель стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 40 мм.
LPH-40-P5 Набор из 5 поворотных держателей стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 40 мм.
LPH-50 Поворотный держатель стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 50 мм.
LPH-50-P5 Набор из 5 поворотных держателей стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 50 мм.
LPH-75 Поворотный держатель стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 75 мм.
LPH-75-P5 Набор из 5 поворотных держателей стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 75 мм.
LPH-100 Поворотный держатель стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 100 мм.
LPH-100-P5 Набор из 5 поворотных держателей стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 100 мм.
LPH-150 Поворотный держатель стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 150 мм.
LPH-150-P5 Набор из 5 поворотных держателей стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 150 мм.
LPH-25A Поворотный держатель стержней с немагнитным основанием. Диаметр стержней 12,7 мм. Высота 25 мм.
LPH-30A Поворотный держатель стержней с немагнитным основанием. Диаметр стержней 12,7 мм. Высота 30 мм.
LPH-30A-P5 Набор из 5 поворотных держателей стержней с немагнитным основанием. Диаметр стержней 12,7 мм. Высота 30 мм.
LPH-40A Поворотный держатель стержней с немагнитным основанием. Диаметр стержней 12,7 мм. Высота 40 мм.
LPH-40A-P5 Набор из 5 поворотных держателей стержней с немагнитным основанием. Диаметр стержней 12,7 мм. Высота 40 мм.
LPH-50A Поворотный держатель стержней с немагнитным основанием. Диаметр стержней 12,7 мм. Высота 50 мм.
LPH-50A-P5 Набор из 5 поворотных держателей стержней с немагнитным основанием. Диаметр стержней 12,7 мм. Высота 50 мм.
LPH-75A Поворотный держатель стержней с немагнитным основанием. Диаметр стержней 12,7 мм. Высота 75 мм.
LPH-75A-P5 Набор из 5 поворотных держателей стержней с немагнитным основанием. Диаметр стержней 12,7 мм. Высота 75 мм.
LPH-100A Поворотный держатель стержней с немагнитным основанием. Диаметр стержней 12,7 мм. Высота 100 мм.
LPH-100A-P5 Набор из 5 поворотных держателей стержней с немагнитным основанием. Диаметр стержней 12,7 мм. Высота 100 мм.
LPH-150A Поворотный держатель стержней с немагнитным основанием. Диаметр стержней 12,7 мм. Высота 150 мм.
LPH-150A-P5 Набор из 5 поворотных держателей стержней с немагнитным основанием. Диаметр стержней 12,7 мм. Высота 150 мм.
