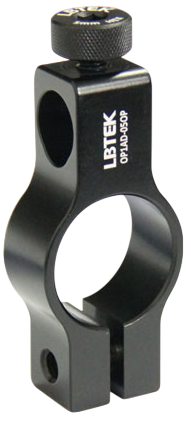

OP1AD-05OP - адаптер
- Диаметр совместимых стержней: 12,7 и 25 мм.
- Угол фиксации 90°.
Производитель: LBTEK

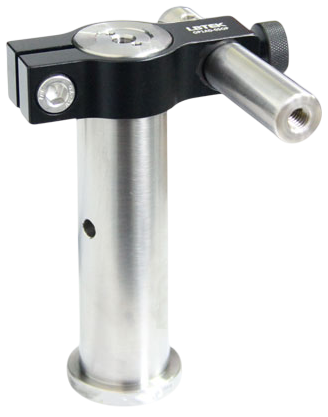

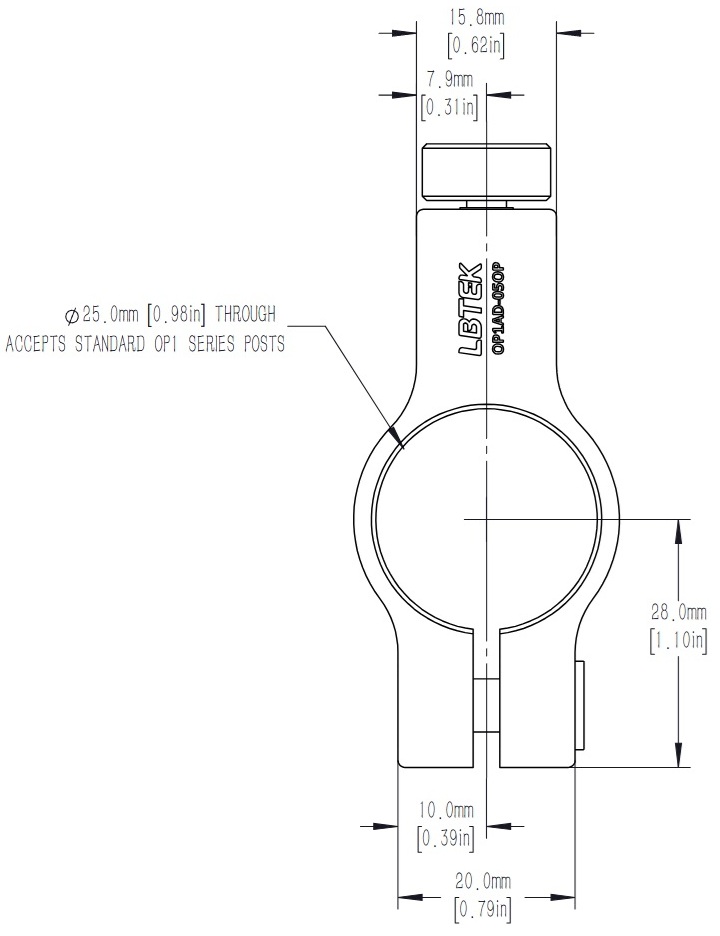

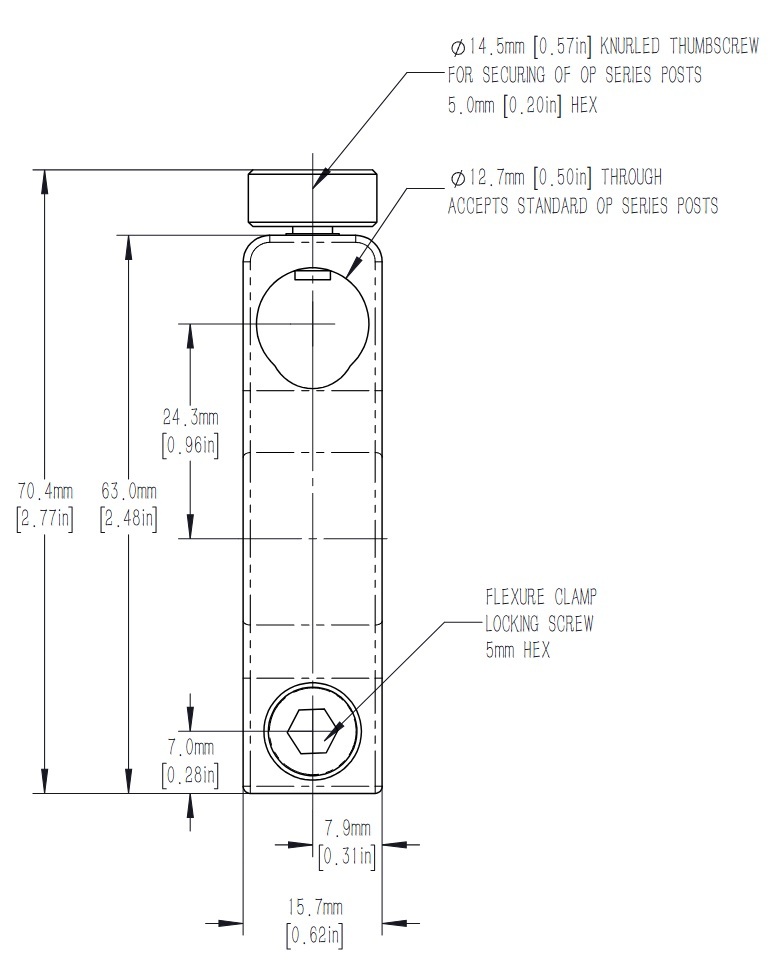

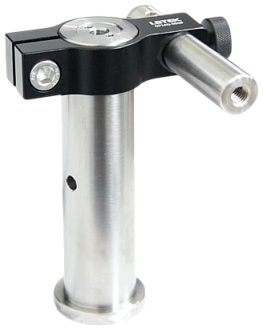

Адаптер OP1AD-05OP предназначен для фиксации оптических стержней диаметром 12,7 и 25 мм под углом 90°. Стержень диаметром 25 мм фиксируется винтом с внутренним шестигранником M6. Стержень диаметром 12,7 мм фиксируется винтом c накатанной ручкой M6, который может быть дополнительно затянут шестигранным ключом 5 мм. Монтажное отверстие диаметром 12,7 мм обеспечивает устойчивый двухточечный контакт со стержнем.
| Параметр | Значение |
Ед. измерения |
|---|---|---|
| Материал | Алюминиевый сплав 6061-T6 | |
| Обработка поверхности | Черное анодирование | |
| Диаметр совместимых стержней | 12,7 и 25 | мм |
| Допуск на диаметр |
Ø12,7 мм (0 ~ +0,05 мм), Ø25 мм (+0,01 ~ +0,08 мм) |
|
| Тип фиксирующих винтов |
Винт с внутренним шестигранником M6 (1 шт.), винт с накатанной ручкой M6 (1 шт.) |
|
| Допуск перпендикулярности | 0,02 | мм |
| Угол фиксации | 90 | ° |
OP1AD-05OP - адаптер 311.64(Kб)
