OP1AD-xxC - адаптеры

  • Диаметр совместимых стержней 25 мм.
  • Совместим с каркасными системами 30 или 60 мм.
  • Возможность установки как в горизонтальном, так и в вертикальном положении.
Производитель:  LBTEK

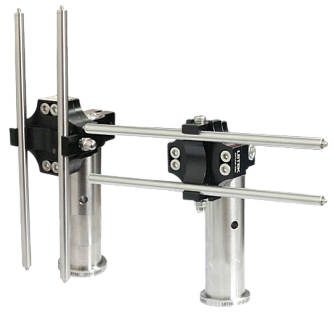

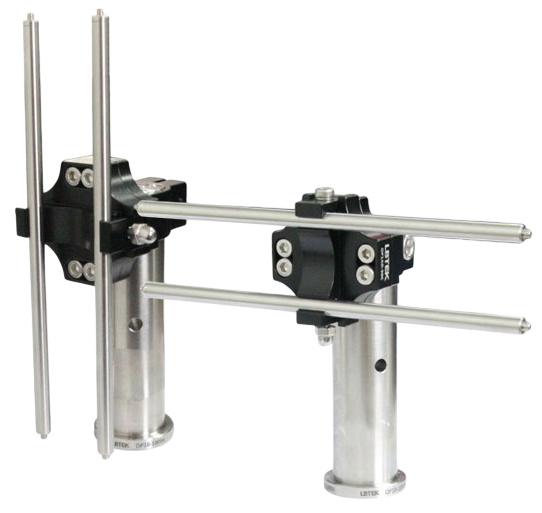

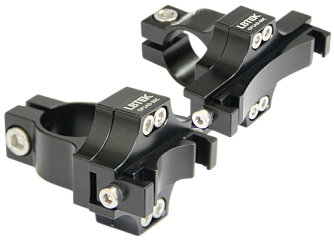

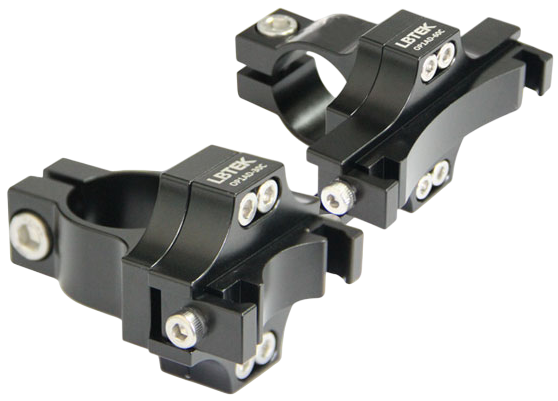

Адаптеры OP1AD-30C и OP1AD-60C предназначены для фиксации оптического стержня диаметром 25 мм с помощью бокового винта M6. Модель OP1AD-30C подходит для установки каркасных систем диаметром 30 мм, а OP1AD-60C – для систем диаметром 60 мм. Нижняя часть переходника позволяет быстро зафиксировать два параллельных стержня каркасной системы с помощью одного винта M4. Соединение может выполняться как в горизонтальном, так и в вертикальном положении.

Параметр Значение Ед. измерения
Модель OP1AD-30C OP1AD-60C
Материал Алюминиевый сплав 6061-T6
Обработка поверхности Черное анодирование
Диаметр совместимых стержней 25 мм
Допуск на диаметр стрежней +0,05 / +0,1 мм
Тип фиксирующих винтов M6 (1 шт.), M4 (1 шт.)
Допуск перпендикулярности 0,024 мм
Направление фиксации Горизонтальное или вертикальное
Совместимая каркасная система 30 60 мм


Модель Описание

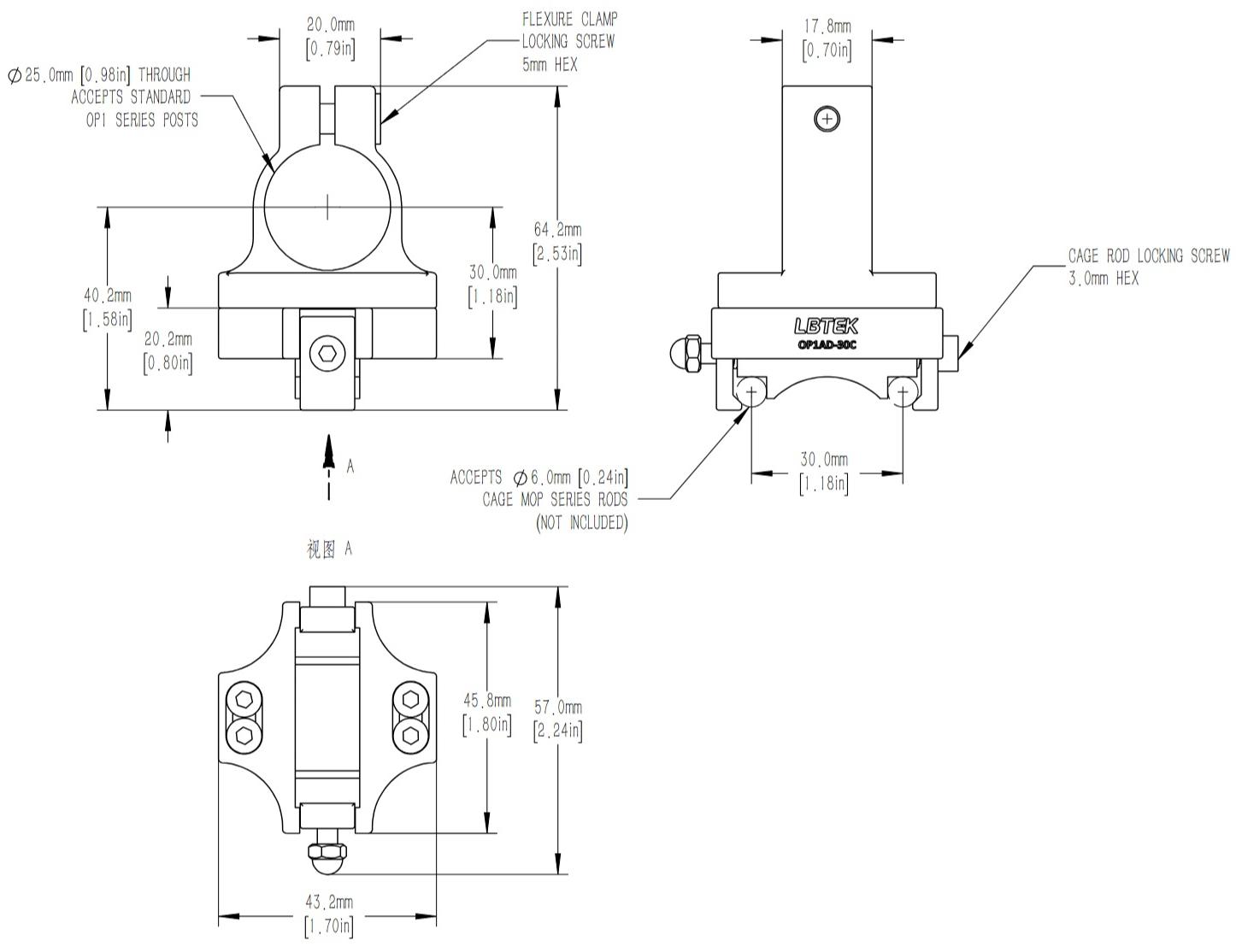

OP1AD-30C Адаптер. Диаметр совместимых стержней 25 мм. Совместим с каркасными системами 30 мм.

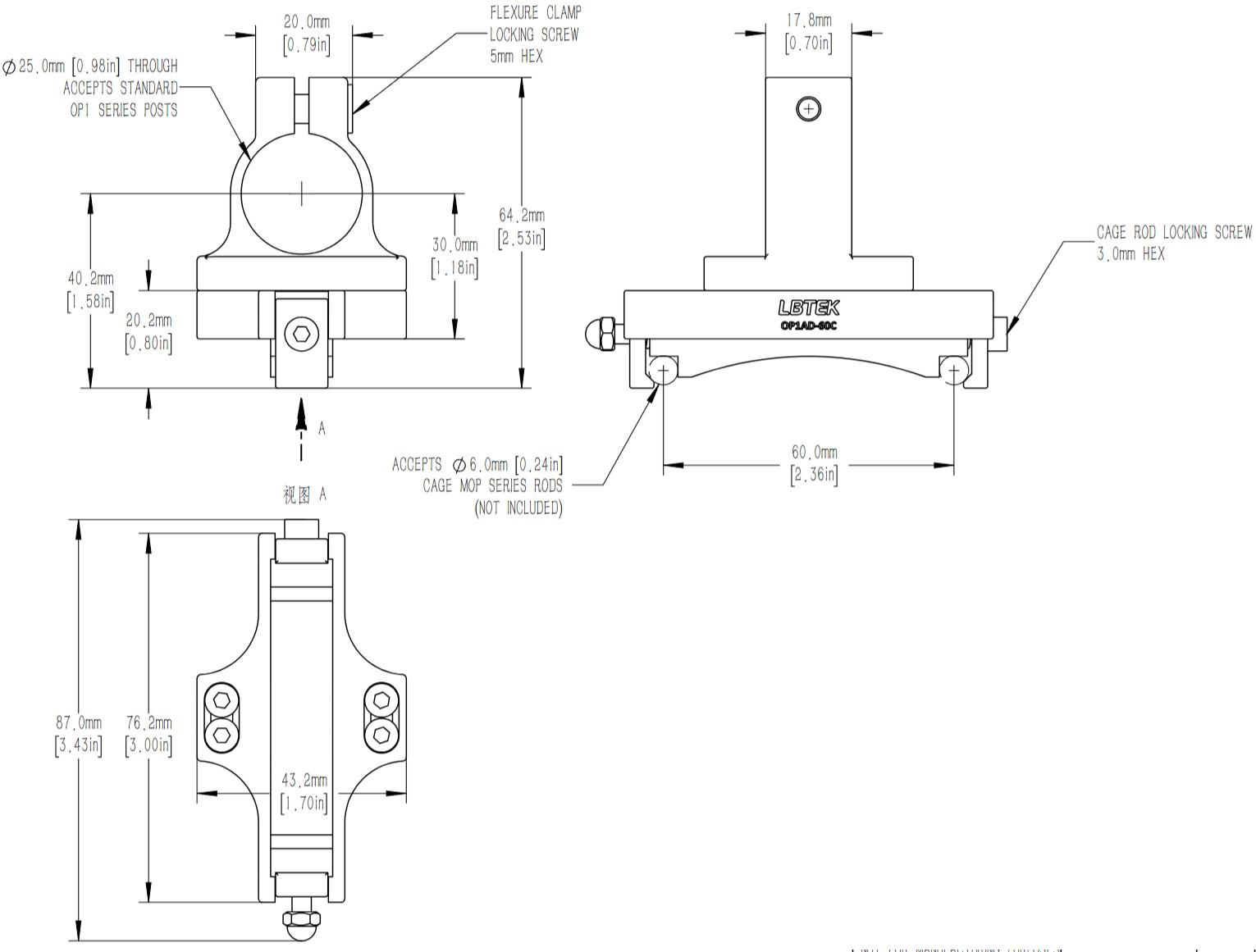

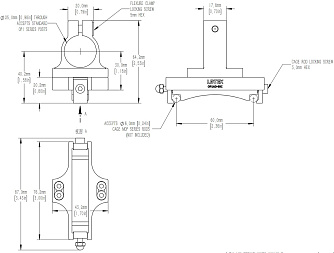

OP1AD-60C Адаптер. Диаметр совместимых стержней 25 мм. Совместим с каркасными системами 60 мм.
