OP1B-xxB4 - стержни с основанием
- Верхнее отверстие с резьбой M4, нижнее с резьбой M6.

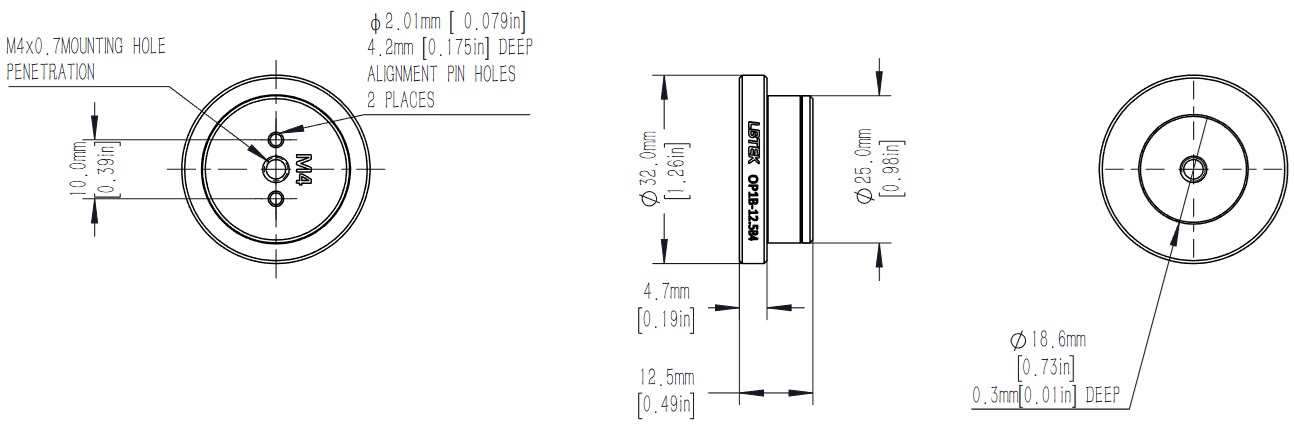

- Исключение: OP1B-12.5B4 имеет верхнее и нижнее резьбовые отверстия M4.
- Боковое сквозное отверстие диаметром 6 мм.
- Два направляющих штифта для точного позиционирования.
- Высота от 12,5 до 300 мм.
- В комплекте один установочный винт с внутренним шестигранником M4×12.
Производитель: LBTEK

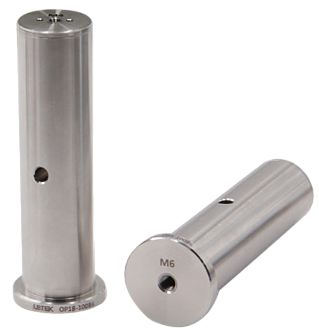

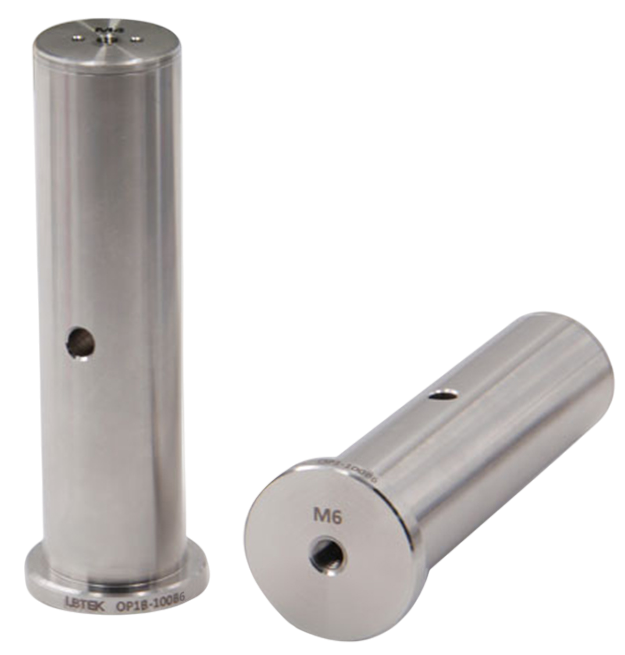

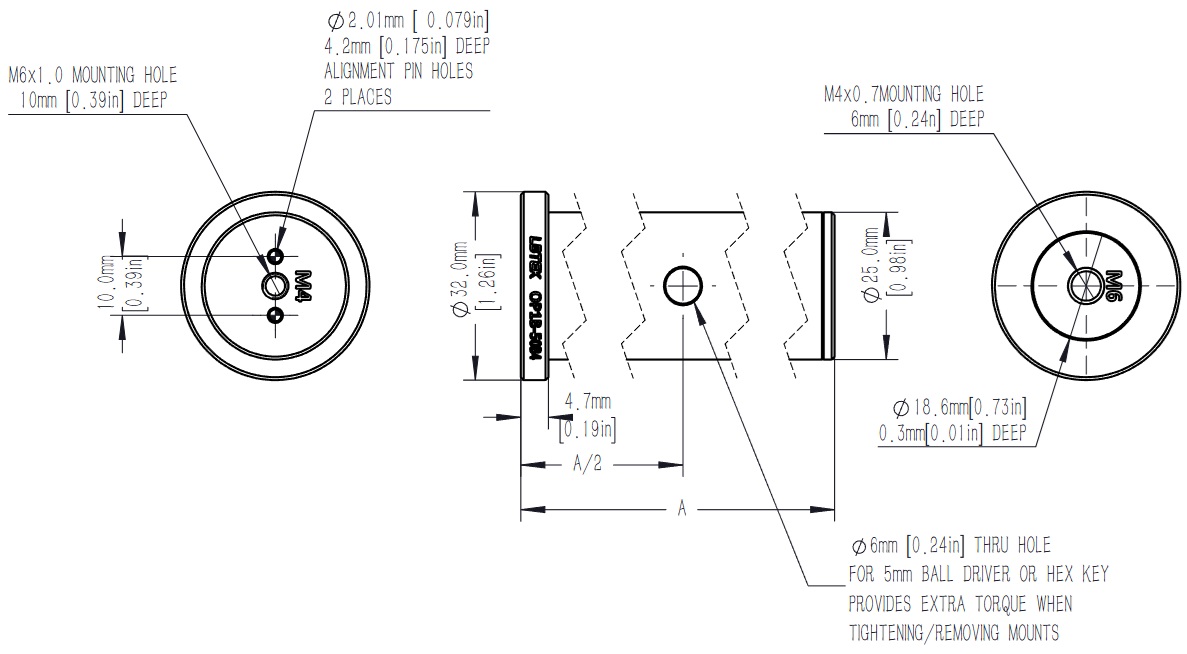

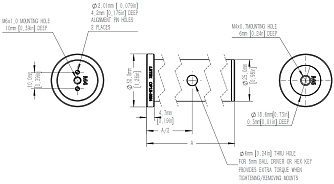

Оптические стержни с основанием OP1B-xxB4 изготовлены из немагнитной нержавеющей стали 303, обработка поверхности – пескоструйная с последующей пассивацией. Верхняя часть стержня имеет резьбу М4, нижняя – резьбу М6 (за исключением модели OP1B-12.5B4, у которой верхнее и нижнее отверстия имеют резьбу М4). В комплект входит один установочный винт с внутренним шестигранником M4×12. В верхней части предусмотрены два штифта диаметром 2 мм для точного позиционирования, а сбоку – сквозное отверстие диаметром 6 мм, которое позволяет увеличить крутящий момент при затягивании компонентов.
| Параметр | Значение | Ед. измерения | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Серия | OP1B-xxB4 (где xx – это высота стержня от 12,5 до 300 мм) | |||||||||||||||||||
| Материал | Нержавеющая сталь 303 | |||||||||||||||||||
| Обработка поверхности | Пескоструйная обработка + пассивация | |||||||||||||||||||
| Внешний диаметр | 25 | мм | ||||||||||||||||||
| Параллелизм | < 20 | мкм | ||||||||||||||||||
| Перпендикулярность | < 20 | мкм | ||||||||||||||||||
| Тип нижнего резьбового отверстия | M6 | |||||||||||||||||||
| Тип верхнего резьбового отверстия | M4 | |||||||||||||||||||
OP1B-xxB4 - стержни c основанием 393.31(Kб)
