OP1B-xxB6 - стержни с основанием

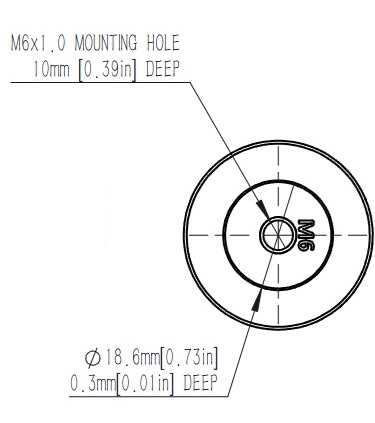

  • Верхнее и нижнее резьбовое отверстие M6.
  • Боковое сквозное отверстие диаметром 6 мм.

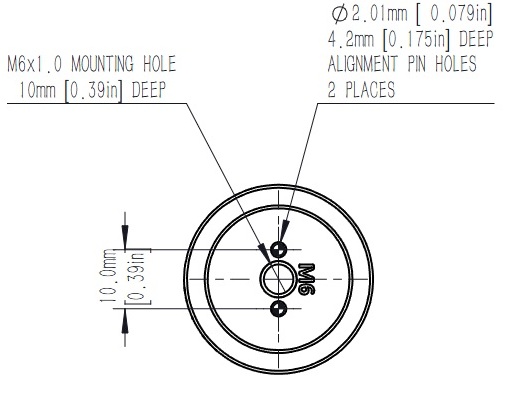

  • Два направляющих штифта для точного позиционирования.
  • Высота от 20 до 300 мм.
  • В комплекте один установочный винт с внутренним шестигранником M6×16.
Производитель:  LBTEK

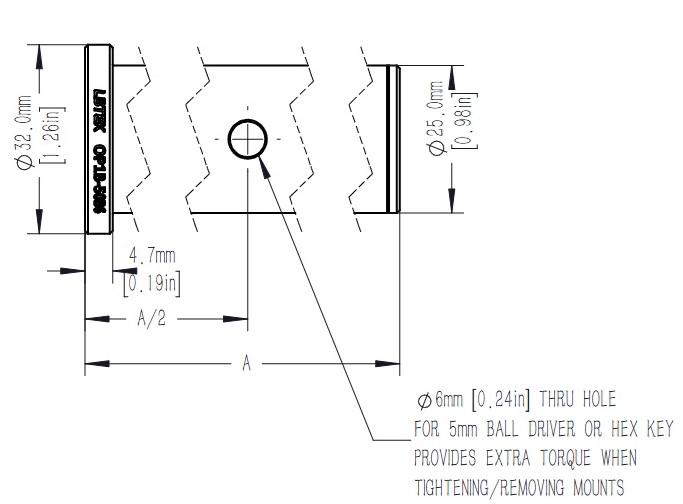

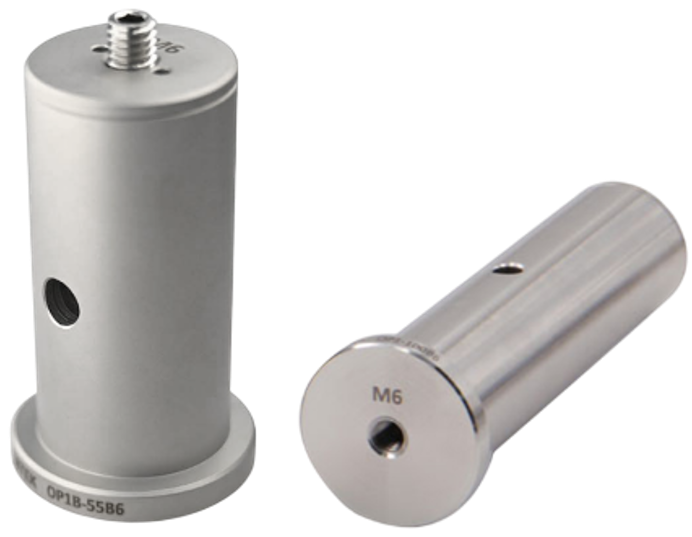

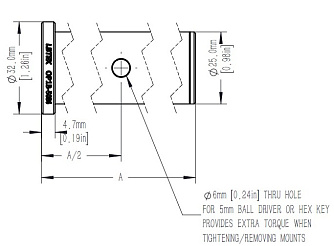

Оптические стержни с основанием OP1B-xxB6 изготовлены из немагнитной нержавеющей стали 303, обработка поверхности – пескоструйная с последующей пассивацией. Верхняя и нижняя части стержня имеют резьбовые отверстия M6. В комплект входит один установочный винт с внутренним шестигранником M6×16. В верхней части предусмотрены два штифта диаметром 2 мм для точного позиционирования, а сбоку – сквозное отверстие диаметром 6 мм, которое позволяет увеличить крутящий момент при затягивании компонентов.

Параметр Значение Ед. измерения
Серия  OP1B-xxB6 (где xx – это высота стержня от 20 до 300 мм)
Материал Нержавеющая сталь 303
Обработка поверхности Пескоструйная обработка + пассивация
Внешний диаметр 25 мм
Параллелизм < 20 мкм
Перпендикулярность < 20 мкм
Тип нижнего резьбового отверстия M6
Тип верхнего резьбового отверстия М6


Модель Описание
OP1B-20B6 Стержень с основанием. Верхнее и нижнее резьбовое отверстие M6. Высота 20 мм.
OP1B-25B6 Стержень с основанием. Верхнее и нижнее резьбовое отверстие M6. Высота 25 мм.
OP1B-30B6 Стержень с основанием. Верхнее и нижнее резьбовое отверстие M6. Высота 30 мм.
OP1B-38B6 Стержень с основанием. Верхнее и нижнее резьбовое отверстие M6. Высота 38 мм.
OP1B-40B6 Стержень с основанием. Верхнее и нижнее резьбовое отверстие M6. Высота 40 мм.
OP1B-45B6 Стержень с основанием. Верхнее и нижнее резьбовое отверстие M6. Высота 45 мм.
OP1B-50B6 Стержень с основанием. Верхнее и нижнее резьбовое отверстие M6. Высота 50 мм.
OP1B-55B6 Стержень с основанием. Верхнее и нижнее резьбовое отверстие M6. Высота 55 мм.
OP1B-60B6 Стержень с основанием. Верхнее и нижнее резьбовое отверстие M6. Высота 60 мм.
OP1B-70B6 Стержень с основанием. Верхнее и нижнее резьбовое отверстие M6. Высота 70 мм.
OP1B-75B6 Стержень с основанием. Верхнее и нижнее резьбовое отверстие M6. Высота 75 мм.
OP1B-80B6 Стержень с основанием. Верхнее и нижнее резьбовое отверстие M6. Высота 80 мм.
OP1B-85B6 Стержень с основанием. Верхнее и нижнее резьбовое отверстие M6. Высота 85 мм.
OP1B-100B6 Стержень с основанием. Верхнее и нижнее резьбовое отверстие M6. Высота 100 мм.
OP1B-200B6 Стержень с основанием. Верхнее и нижнее резьбовое отверстие M6. Высота 200 мм.
OP1B-300B6 Стержень с основанием. Верхнее и нижнее резьбовое отверстие M6. Высота 300 мм.
