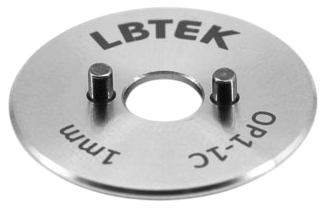

OP1-xC - шайбы
- Диаметр совместимых стержней 25 мм.
- Центральное гладкое сквозное отверстие M6.
- Толщина от 1 до 8 мм.
- Два направляющих сквозных отверстия.
- В комплекте 2 цилиндрических штифта.
Производитель: LBTEK

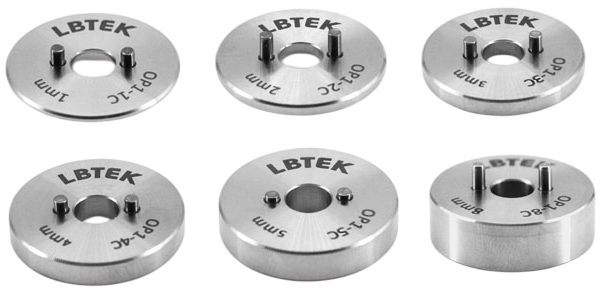

Шайбы OP1-xC предназначены для увеличения высоты оптических стержней из нержавеющей стали диаметром 25 мм. Они имеют центральное гладкое сквозное отверстие M6. На торце расположены два направляющих сквозных отверстия диаметром 2 мм для позиционирующих штифтов. В комплект входят два цилиндрических штифта. Толщина шайб варьируется от 1 до 8 мм.
| Параметр | Значение | Ед. изм. | |||||
|---|---|---|---|---|---|---|---|
| Модель |
OP1-1C(-P5) |
OP1-2C(-P5) |
OP1-3C(-P5) |
OP1-4C(-P5) |
OP1-5C(-P5) |
OP1-8C(-P5) | |
| Материал | Нержавеющая сталь 303 | ||||||
| Обработка поверхности | Прецизионная полировка | ||||||

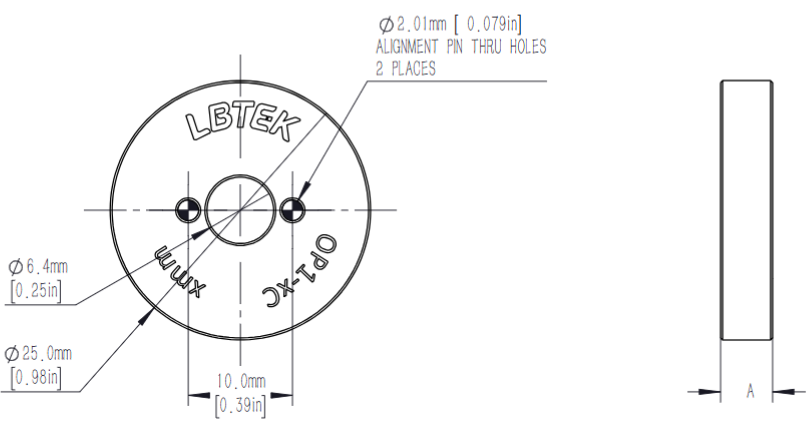

| Внешний диаметр | 25 | мм | |||||
| Тип монтажного отверстия | Гладкое сквозное отверстие M6 | ||||||
| Допуск по толщине | ±0,05 | мм | |||||
| Тип/количество направляющих отверстий | Сквозные, диаметром 2 мм / 2 шт. | ||||||
| Размеры/количество цилиндрических штифтов | Ø2 мм x 5 мм / 2 шт. | Ø2 мм x 6 мм / 2 шт. | |||||
| Толщина | 1 | 2 | 3 | 4 | 5 | 8 | мм |
| Количество | 1 шт. (5 шт. в серии OP1-xC-P5) | ||||||
