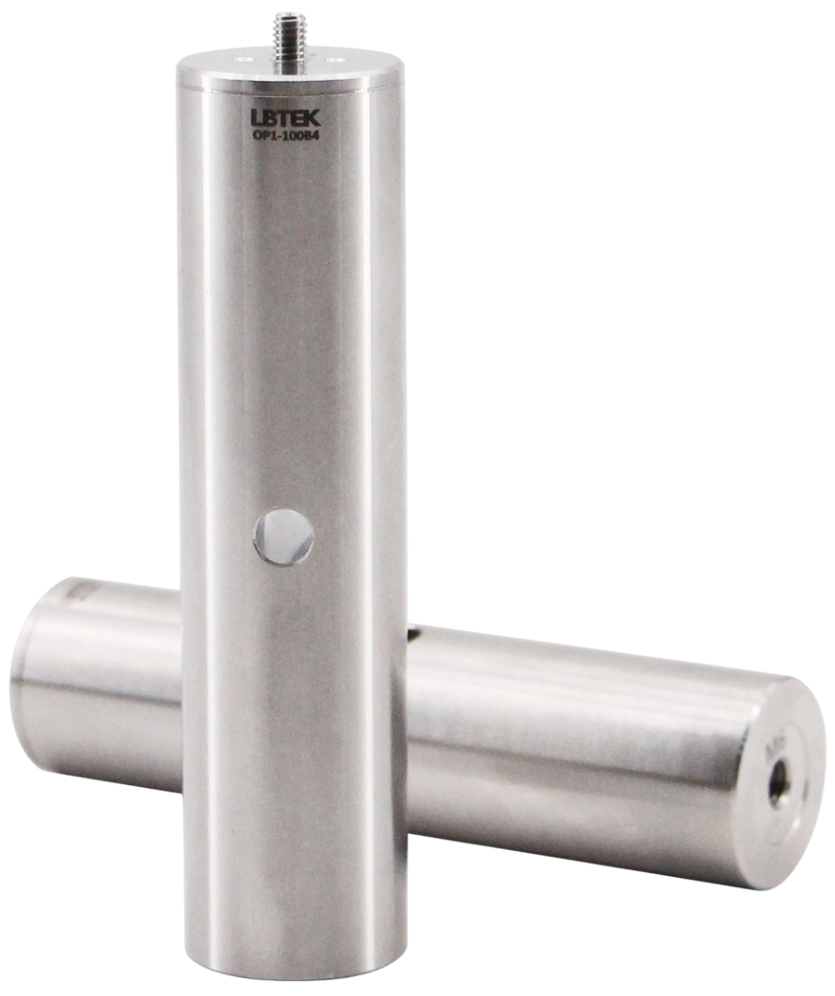

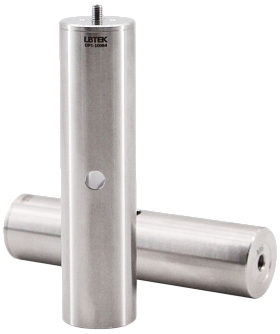

OP1-xxB4 - стержни
- Диаметр 25 мм.
- Резьбовое отверстие M4 на верхнем торце, M6 – на нижнем.
- Высота от 12,5 до 300 мм.
- Два направляющих штифта для точного позиционирования.
- В комплекте винт с вогнутым концом M4.
Производитель: LBTEK

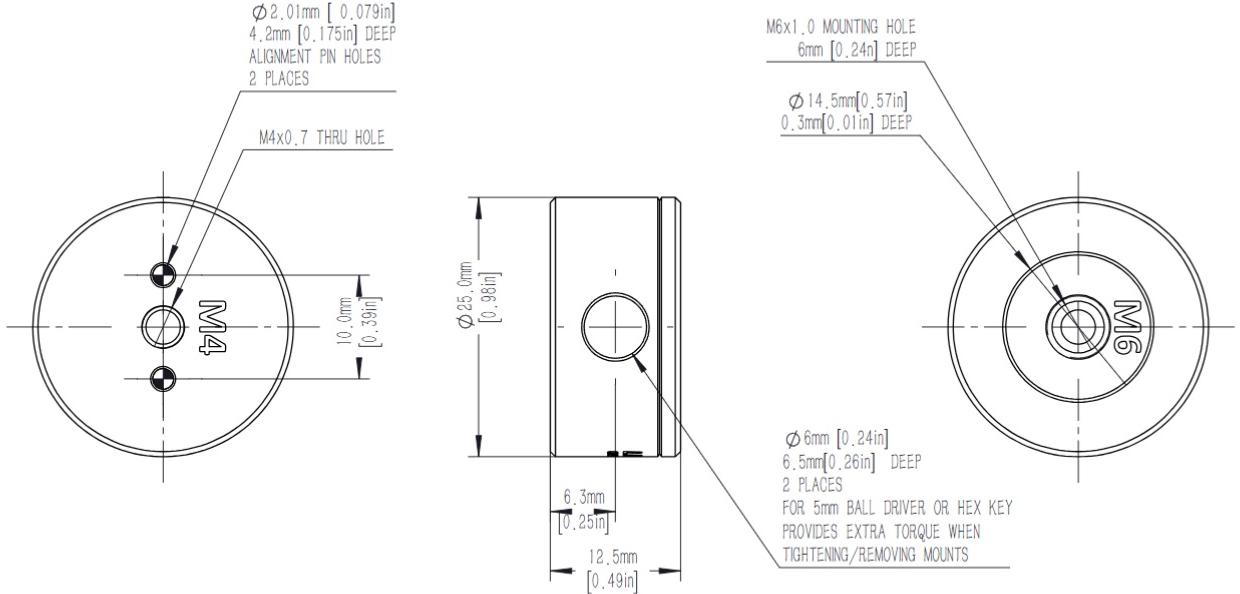

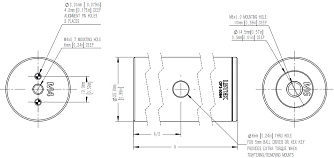

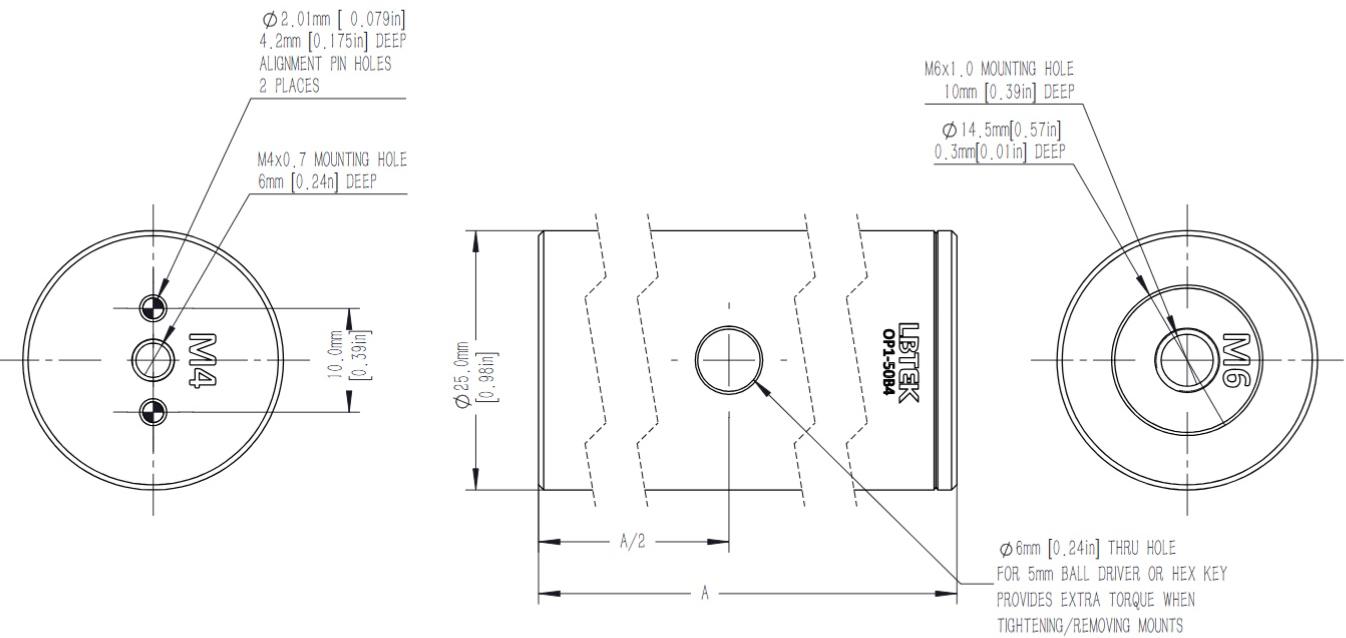

Стержни OP1-xxB4 оснащены резьбовыми отверстиями: верхнее – M4, нижнее – M6. На верхнем торце расположены два глухих отверстия под направляющие штифты диаметром 2 мм, обеспечивающие точное позиционирование при соединении стержней. Высота от 12,5 до 300 мм. Модель OP1-12.5B4 имеет сквозное верхнее резьбовое отверстие M4, а все остальные – глухое. В комплект входит винт с вогнутым концом M4, соответствующий резьбе верхнего отверстия.
| Параметр | Значение |
Ед. изм. |
||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Серия | OP1-xxB4 (где xx – это высота стержня от 12,5 до 300 мм) | |||||||||||||||||||
| Материал | Нержавеющая сталь 303 | |||||||||||||||||||
| Обработка поверхности | Пескоструйная обработка + пассивация | |||||||||||||||||||
| Внешний диаметр | 25 | мм | ||||||||||||||||||
| Перпендикулярность | < 20 | мкм | ||||||||||||||||||
| Параллельность | < 20 / < 40 | мкм | ||||||||||||||||||
| Тип нижнего резьбового отверстия | M6 | |||||||||||||||||||
| Тип верхнего резьбового отверстия |
М4 |
|||||||||||||||||||
| Допуск по высоте | ±0,05 | мм | ||||||||||||||||||
| Тип/количество прилагаемых винтов | M4×10 / 1 шт. или M4 × 12 / 1 шт. | |||||||||||||||||||
| Диаметр/количество направляющих штифтов | 2 мм / 2 шт. | |||||||||||||||||||
