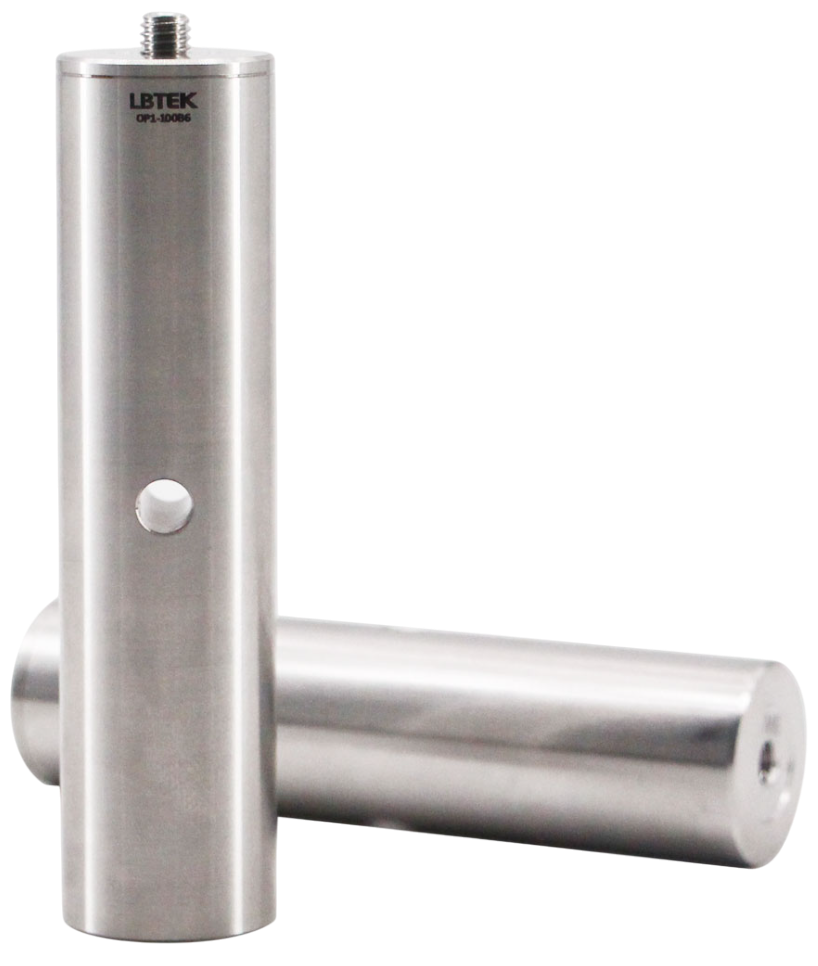

OP1-xxB6 - стержни

  • Диаметр 25 мм.
  • Верхнее и нижнее резьбовое отверстие M6.
  • Высота от 10 до 500 мм.
  • Два направляющих штифта для точного позиционирования.
  • В комплекте винт с вогнутым концом M6.
Производитель:  LBTEK

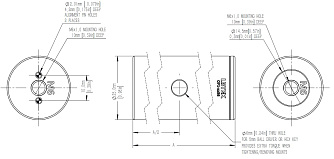

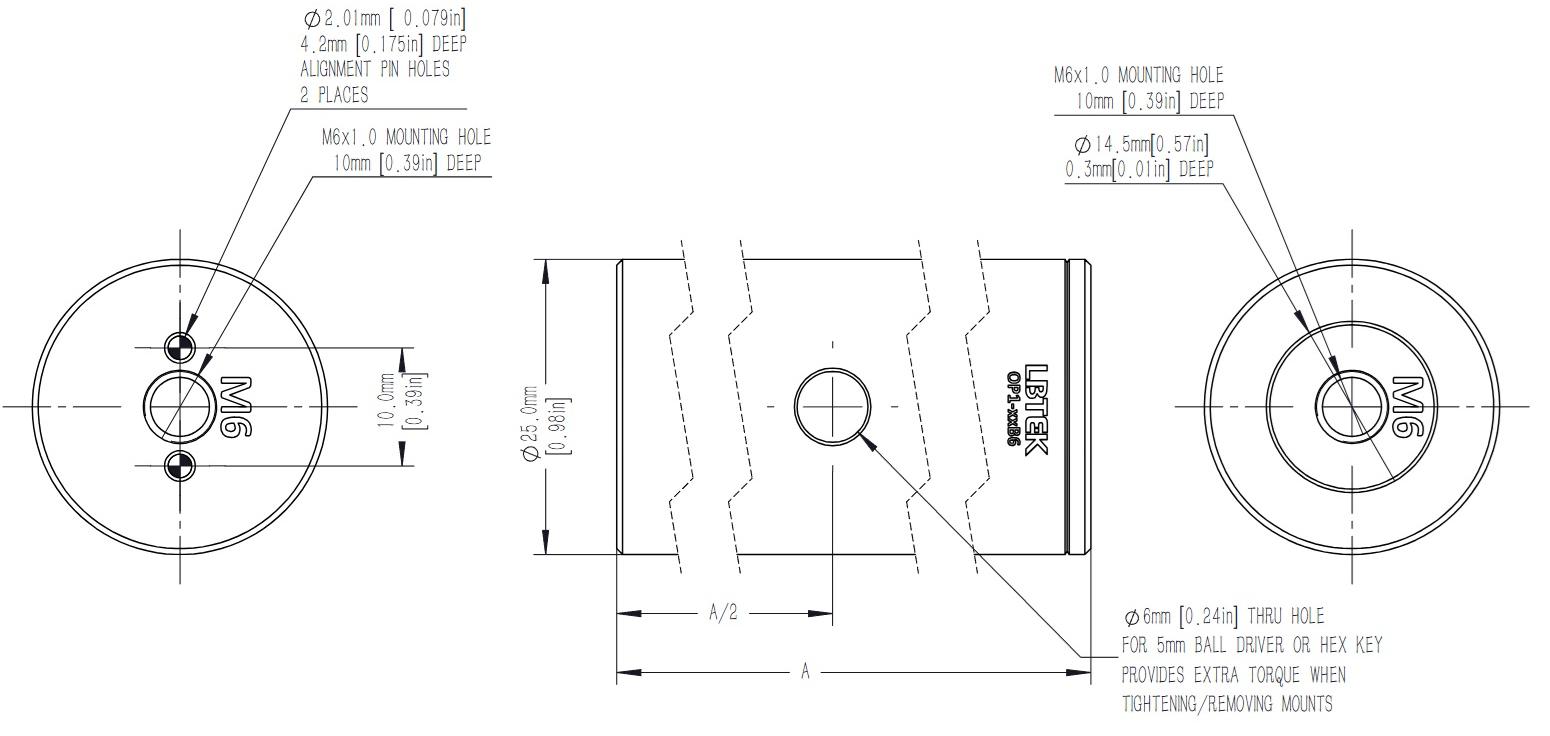

Стержни OP1-xxB6 оснащены центральными резьбовыми отверстиями M6 сверху и снизу. Доступно 20 вариантов высоты. На верхнем торце расположены два глухих отверстия под направляющие штифты диаметром 2 мм, что позволяет точно совмещать стержни при установке. У моделей OP1-10B6 и OP1-12.5B6 верхнее резьбовое отверстие является сквозным, у остальных — глухим. В комплект входит винт с вогнутым концом M6.

Параметр Значение Ед.
изм.
Серия  OP1-xxB6 (где xx – это высота стержня от 10 до 500 мм)
Материал Нержавеющая сталь 303
Обработка поверхности      Прецизионная полировка / Пескоструйная обработка + пассивация
Внешний диаметр 25 мм
Перпендикулярность < 20 мкм
Параллельность < 20 / < 40 мкм
Тип нижнего резьбового отверстия M6
Тип верхнего резьбового отверстия М6
Допуск по высоте ±0,05 мм
Тип/количество прилагаемых винтов M6×10 / 2 шт. или M6 × 16 / 1 шт.
Диаметр/количество направляющих штифтов 2 мм / 2 шт.


Модель Описание

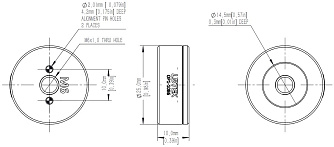

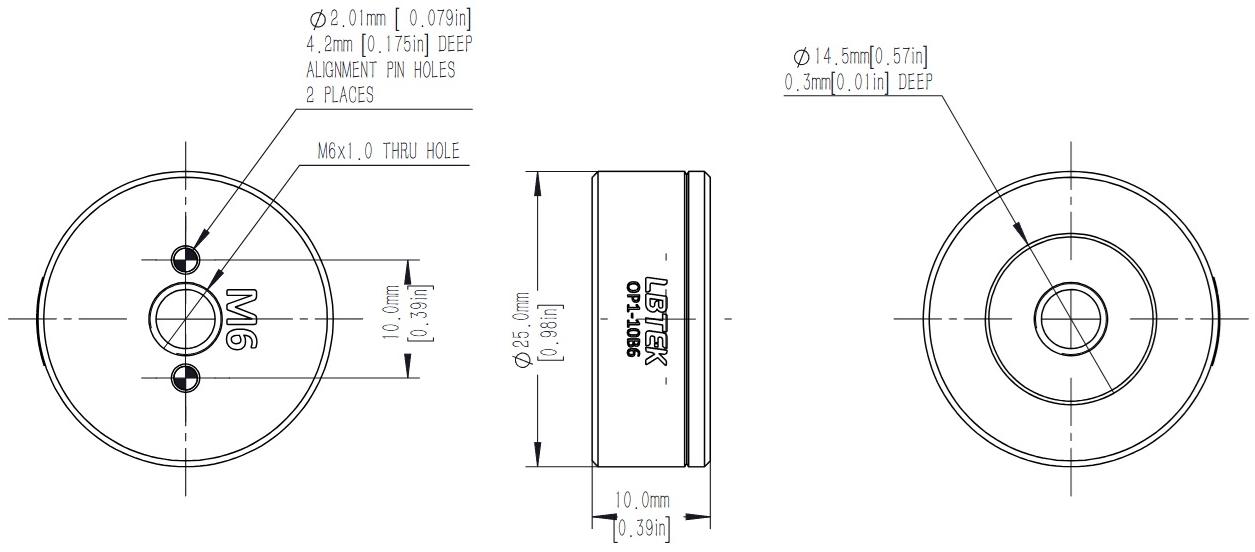

OP1-10B6 Стержень. Диаметр 25 мм. Верхнее (сквозное) и нижнее отверстия с резьбой M6. Высота 10 мм.

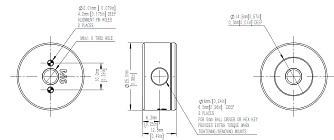

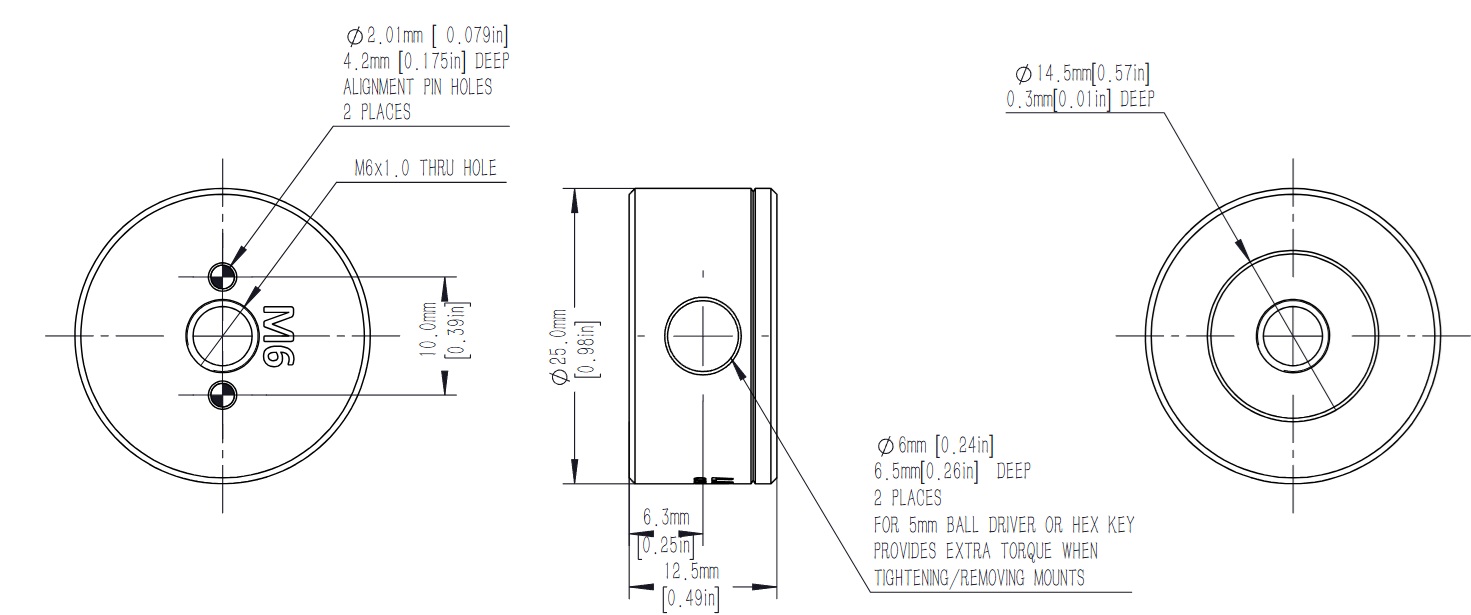

OP1-12.5B6 Стержень. Диаметр 25 мм. Верхнее (сквозное) и нижнее отверстия с резьбой M6. Высота 12,5 мм.
OP1-20B6 Стержень. Диаметр 25 мм. Верхнее и нижнее отверстия с резьбой M6. Высота 20 мм.
OP1-25B6 Стержень. Диаметр 25 мм. Верхнее и нижнее отверстия с резьбой M6. Высота 25 мм.
OP1-30B6 Стержень. Диаметр 25 мм. Верхнее и нижнее отверстия с резьбой M6. Высота 30 мм.
OP1-38B6 Стержень. Диаметр 25 мм. Верхнее и нижнее отверстия с резьбой M6. Высота 38 мм.
OP1-40B6 Стержень. Диаметр 25 мм. Верхнее и нижнее отверстия с резьбой M6. Высота 40 мм.
OP1-45B6 Стержень. Диаметр 25 мм. Верхнее и нижнее отверстия с резьбой M6. Высота 45 мм.
OP1-50B6 Стержень. Диаметр 25 мм. Верхнее и нижнее отверстия с резьбой M6. Высота 50 мм.
OP1-55B6 Стержень. Диаметр 25 мм. Верхнее и нижнее отверстия с резьбой M6. Высота 55 мм.
OP1-60B6 Стержень. Диаметр 25 мм. Верхнее и нижнее отверстия с резьбой M6. Высота 60 мм.
OP1-70B6 Стержень. Диаметр 25 мм. Верхнее и нижнее отверстия с резьбой M6. Высота 70 мм.
OP1-75B6 Стержень. Диаметр 25 мм. Верхнее и нижнее отверстия с резьбой M6. Высота 75 мм.
OP1-80B6 Стержень. Диаметр 25 мм. Верхнее и нижнее отверстия с резьбой M6. Высота 80 мм.
OP1-85B6 Стержень. Диаметр 25 мм. Верхнее и нижнее отверстия с резьбой M6. Высота 85 мм.
OP1-100B6 Стержень. Диаметр 25 мм. Верхнее и нижнее отверстия с резьбой M6. Высота 100 мм.
OP1-200B6 Стержень. Диаметр 25 мм. Верхнее и нижнее отверстия с резьбой M6. Высота 200 мм.
OP1-300B6 Стержень. Диаметр 25 мм. Верхнее и нижнее отверстия с резьбой M6. Высота 300 мм.
OP1-400B6 Стержень. Диаметр 25 мм. Верхнее и нижнее отверстия с резьбой M6. Высота 400 мм.
OP1-500B6 Стержень. Диаметр 25 мм. Верхнее и нижнее отверстия с резьбой M6. Высота 500 мм.
