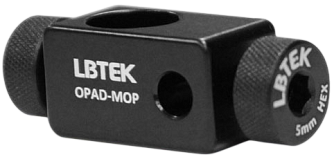

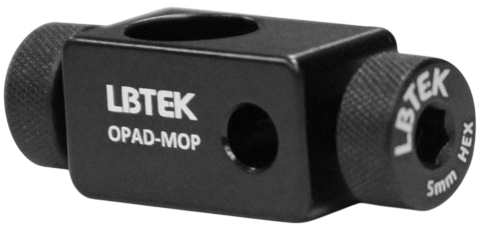

OPAD-MOP - угловой зажим

  • Материал: алюминиевый сплав 6061-T6.
  • Диаметр совместимых стержней: 12,7 и 6 мм.
  • Угол фиксации 90°.
Производитель:  LBTEK

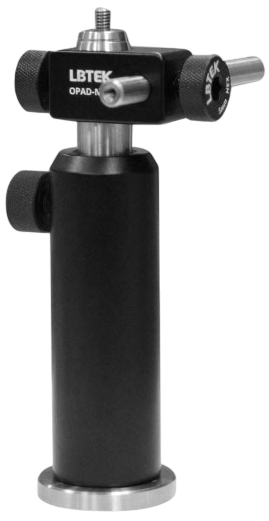

Угловой зажим OPAD-MOP предназначен для соединения оптических стержней диаметром 12,7 и 6 мм под углом 90°. По бокам расположены два винта с наконечниками из ПОМ-материала, которые предотвращают повреждение стержней при зажиме. Все винты затягиваются вручную или с помощью 5-мм шестигранного ключа. Примечание: чрезмерное усилие может привести к деформации или повреждению наконечника винта. Рекомендуется использовать Г-образный шестигранный ключ и затягивать, удерживая короткое плечо.

Параметр Значение Ед. измерения
Материал Алюминиевый сплав 6061-T6
Обработка поверхности Черное анодирование

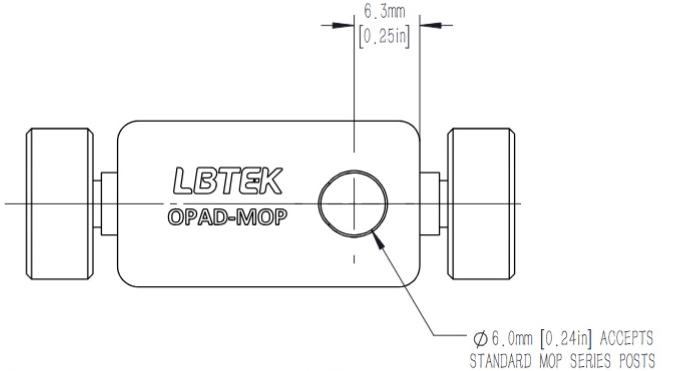

Расстояние между центрами отверстий 12,7 мм
Отклонение от вертикали < 0,03 мм

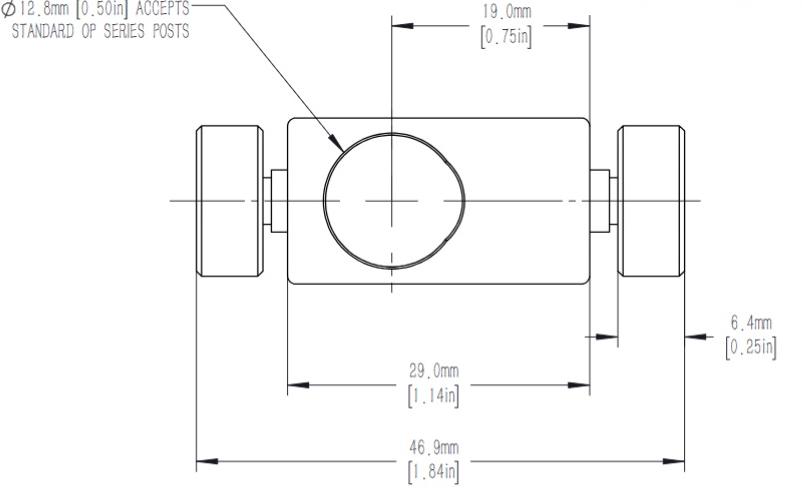

Диаметр совместимых стержней 12,7 и 6 мм

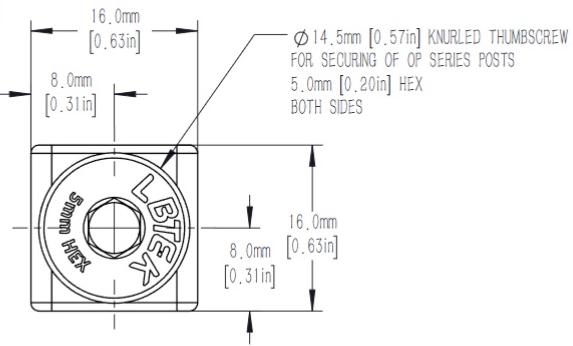

Тип фиксирующих винтов Винт с накатанной головкой и внутренним шестигранником M6 / 2 шт.
Угол фиксации 90 °


Модель Описание
OPAD-MOP Угловой зажим. Диаметр совместимых стержней: 12,7 и 6 мм. Угол фиксации 90°.
