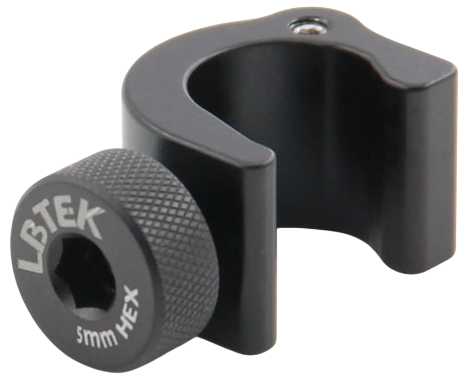

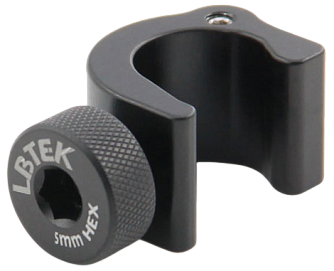

OPRM-1 - фиксатор
- Регулировка высоты оптического стержня в диапазоне 10 мм.
- Диаметр совместимых стержней 12,7 мм.
Производитель: LBTEK

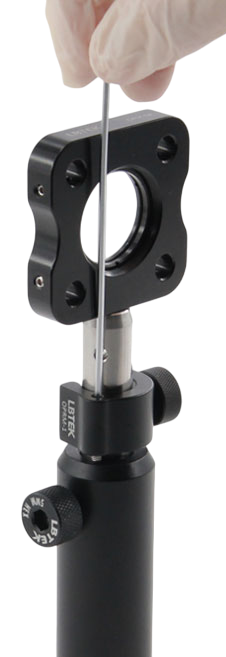

Фиксирующее кольцо OPRM-1 устанавливается на оптический стержень диаметром 12,7 мм при помощи винта с накатанной головкой и внутренним шестигранником. После установки оптического стержня в держатель фиксатор надевается так, чтобы его основание опиралось на верхнюю часть держателя. Точная регулировка высоты оптического стержня в пределах 10 мм осуществляется винтом M3, расположенным в верхней части фиксатора, с использованием шестигранного ключа 2 мм.

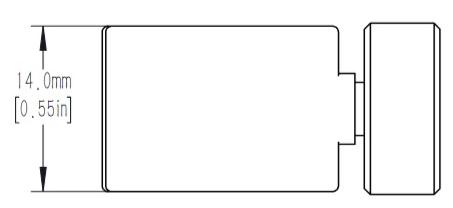

Параметр | Значение | Ед. измерения | |
---|---|---|---|
Модель | OPRM-1 | OPRM-1-P5 | |
Материал | Алюминиевый сплав 6061-T6 | ||
Обработка поверхности | Черное анодирование | ||
Диаметр совместимых стержней | 12,7 | мм | |
Диапазон регулировки высоты стержня | 10 | мм | |

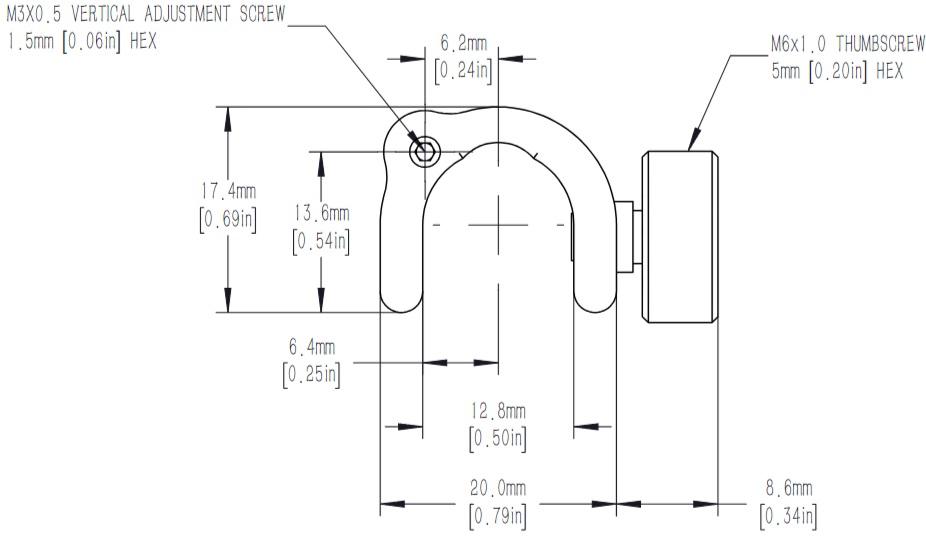

Тип фиксирующего винта | Винт с накатанной головкой и внутренним шестигранником M6 | ||
Тип вертикального фиксирующего винта | M3×14 | ||
Количество | 1 | 5 | шт. |
