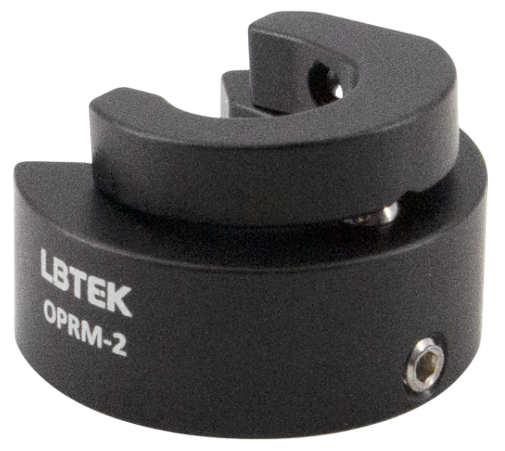

OPRM-2 - фиксатор

  • Диаметр совместимых стержней 12,7 мм.
  • Фиксация высоты и угловой ориентации стержня.

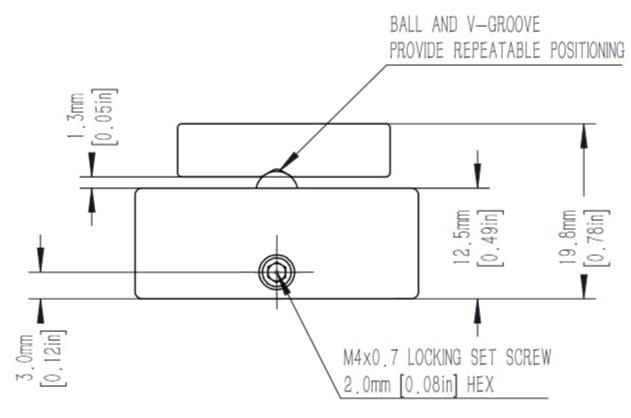

  • Конструкция со стальным шариком и V-образным пазом обеспечивает позиционирование под углом менее 0,5°.
Производитель:  LBTEK

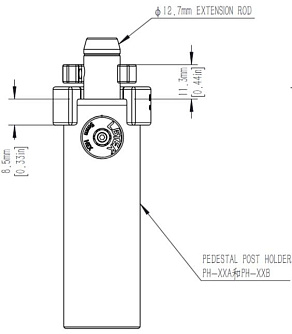

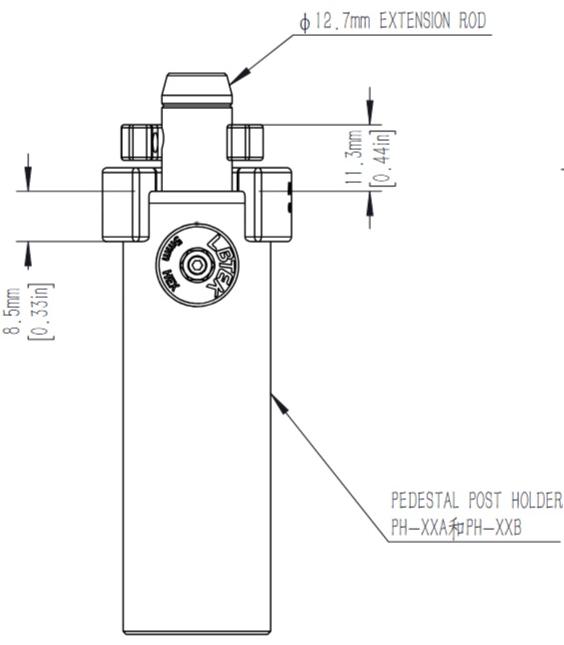

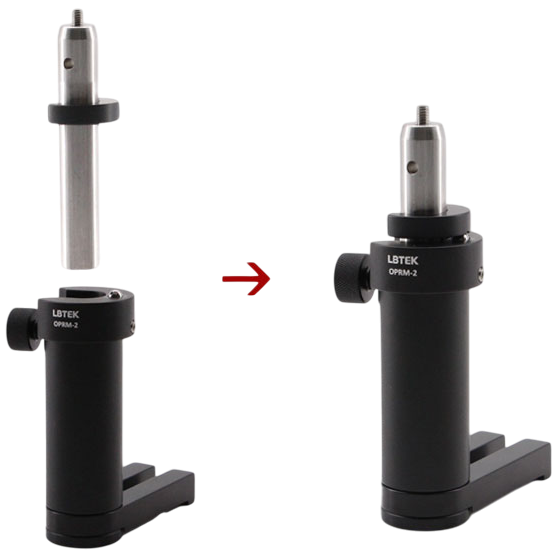

Фиксатор OPRM-2 предназначен для фиксации высоты и углового положения оптического стержня диаметром 12,7 мм. Он состоит из двух частей: кольца-основания, монтируемого на держатель, и направляющего кольца OPRM-3, устанавливаемого на оптический стержень. Для достижения наилучшего результата винт с накатанной головкой на держателе должен быть плотно затянут с кольцом-основанием. Для регулировки углового положения необходимо затянуть винт на направляющем кольце, чтобы обеспечить двухточечный контакт между стержнем и направляющим кольцом. Оба компонента - кольцо-основание и направляющее кольцо фиксируются винтами M4.

Параметр Значение Ед. измерения
Материал Алюминиевый сплав 6061-T6
Обработка поверхности Черное анодирование
Диаметр совместимых стержней 12,7 мм

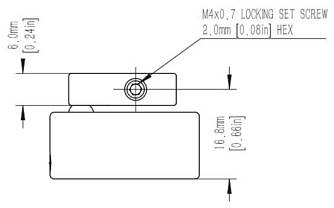

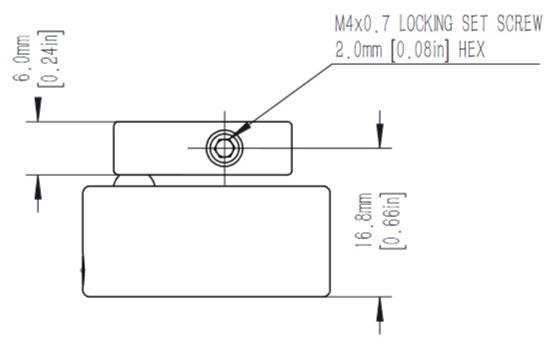

Тип фиксирующих винтов M4
Метод позиционирования Стальной шарик и V-образный паз


Модель Описание
OPRM-2 Фиксатор. Диаметр совместимых стержней 12,7 мм. Фиксация высоты и угловой ориентации стержня.
