OPRM-4 - фиксатор
- Диаметр совместимых стержней 12,7 мм.
- Применяется в качестве промежуточного интерфейса для подвижных компонентов.

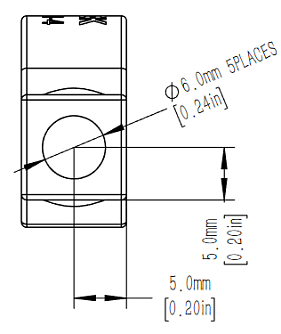

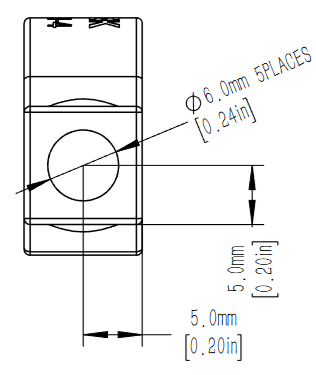

- Пять контактных площадок для позиционирования элементов.
Производитель: LBTEK

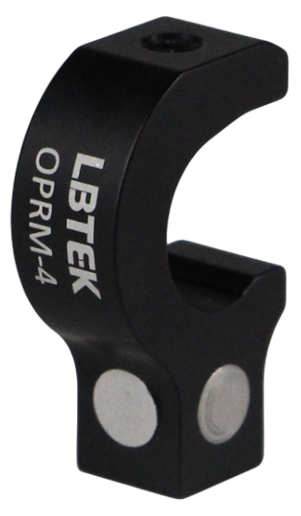

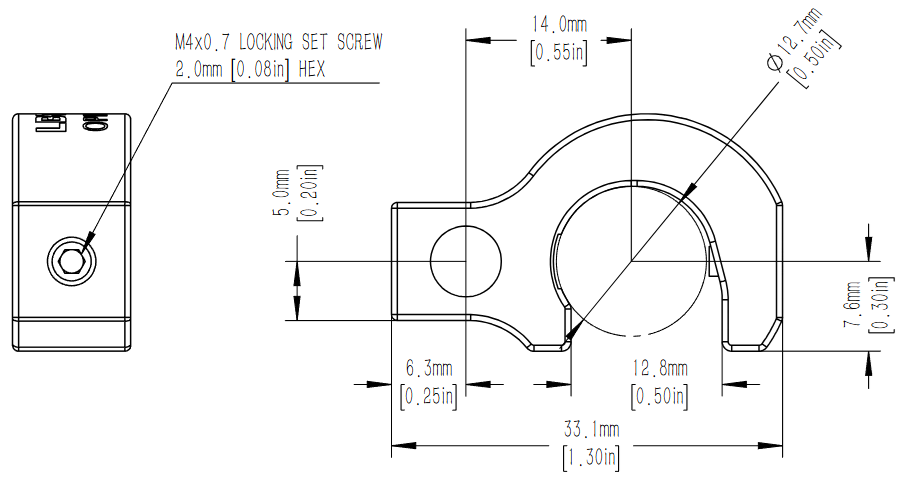

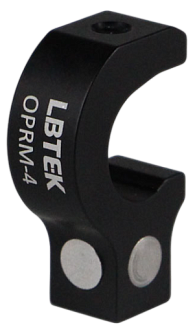

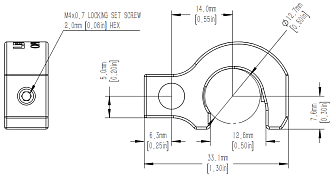

Фиксатор OPRM-4 используется как промежуточный интерфейс, когда в процессе поступательного или вращательного перемещения оптического элемента и его держателя требуется наличие опорной плоскости. На верхней, нижней и боковой сторонах контактного блока фиксатора расположены пять площадок. Кольцо OPRM-4 устанавливается на оптический стержень диаметром 12,7 мм и фиксируется боковым винтом с пластиковой головкой M4.
Параметр | Значение | Ед. измерения |
---|---|---|
Материал | Алюминиевый сплав 6061-T6 | |
Обработка поверхности | Черное анодирование | |
Диаметр совместимых стержней | 12,7 | мм |

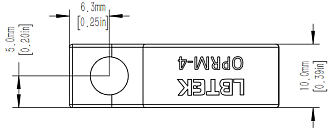

Толщина | 10 | мм |
Тип фиксирующего винта | M4 |

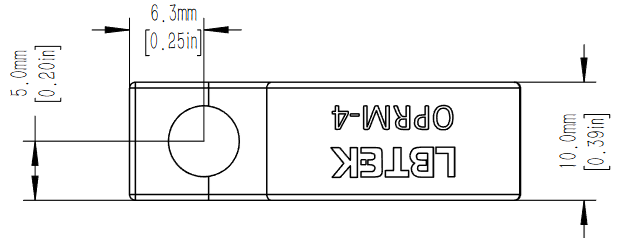

OPRM-4 - фиксатор 346.71(Kб)
