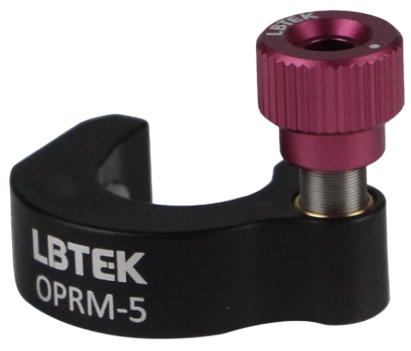

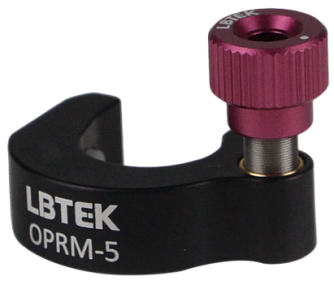

OPRM-5 - фиксатор

  • Регулировка высоты оптического стержня относительно оси вращения.
  • Точность регулировки 0,25 мм/оборот.
  • Диаметр совместимых стержней 12,7 мм.
  • Заменяемый шестигранный винт M5×0,25.
Производитель:  LBTEK

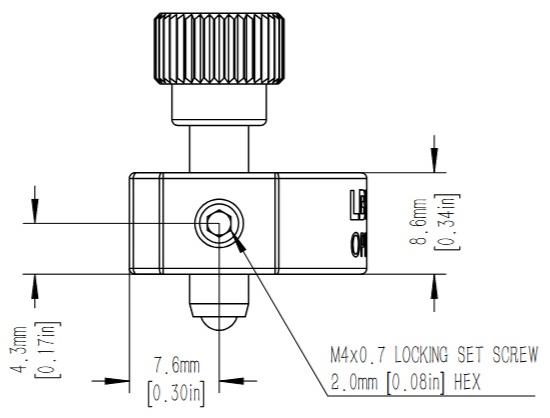

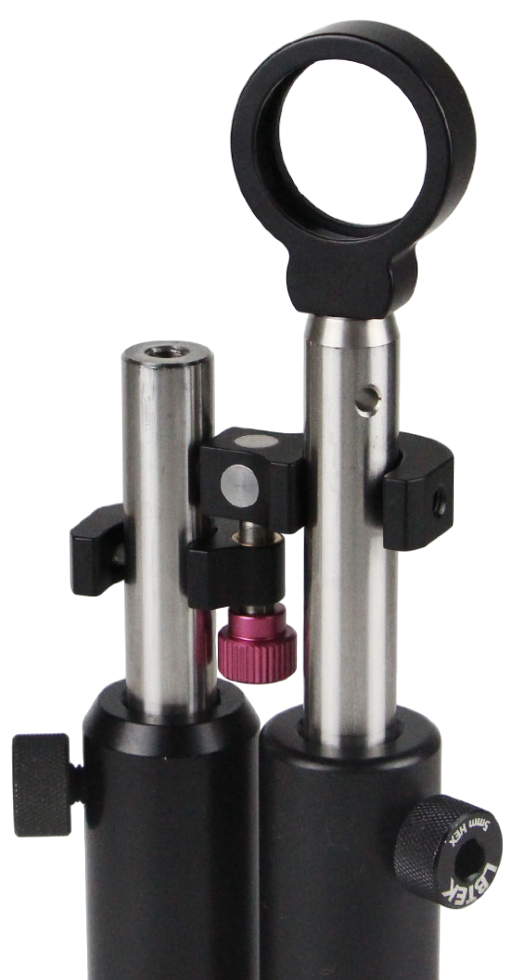

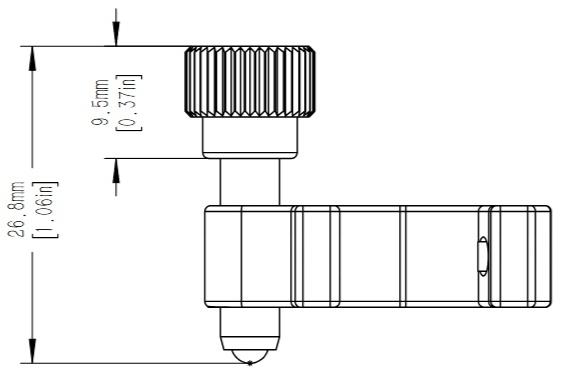

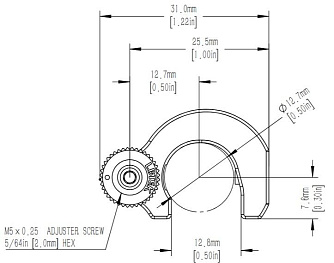

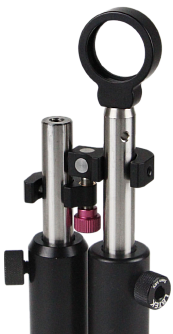

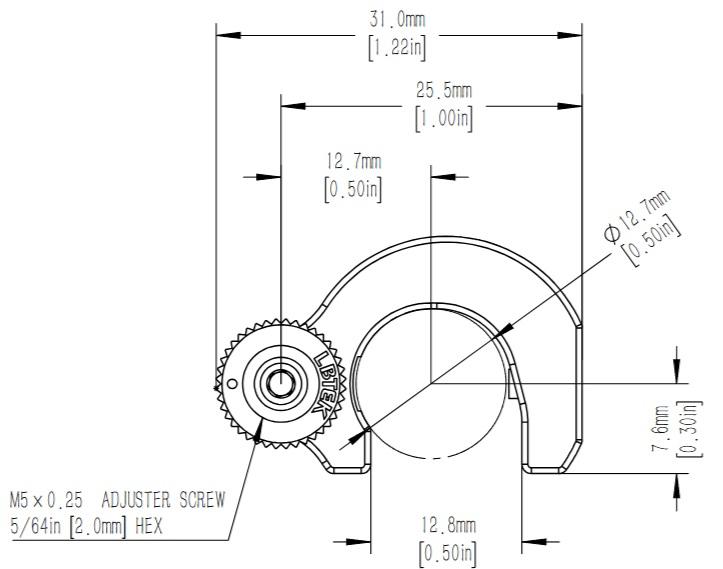

Фиксатор OPRM-5 предназначен для прецизионной настройки высоты оптического стержня относительно оси вращения. Для фиксации оптического стержня используется боковой винт с пластиковой головкой M4. Регулировка высоты осуществляется с помощью высокоточного шестигранного винта M5×0,25, который затягивается при помощи шестигранного ключа 2 мм. При необходимости более длинного или короткого хода винт можно заменить на другой с резьбой M5×0,25.

Параметр Значение Ед. измерения
Материал Алюминиевый сплав 6061-T6
Обработка поверхности Черное анодирование
Толщина 8,6 мм
Диаметр совместимых стержней 12,7 мм
Диапазон регулировки высоты 8,75 мм
Тип фиксирующего винта M4


Модель Описание
OPRM-5 Фиксатор. Диаметр совместимых стержней 12,7 мм. Регулировка высоты стержня с точностью 0,25 мм/оборот.
