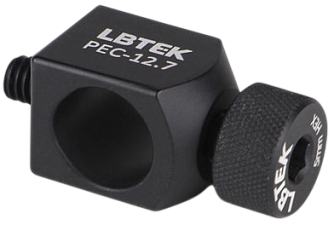

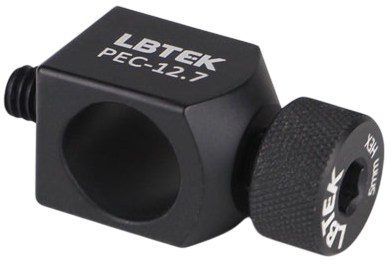

PEC-12.7 - угловой зажим

  • Материал: алюминиевый сплав 6061-T6.
  • Диаметр совместимых стержней 12,7 мм.
  • Угол фиксации 90 °.
Производитель:  LBTEK

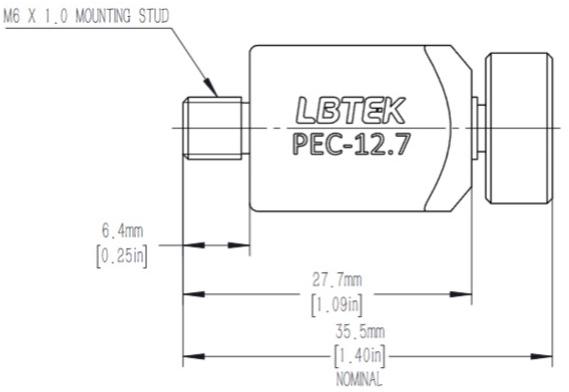

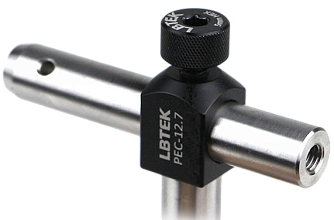

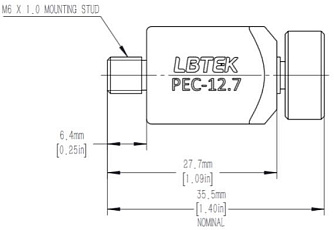

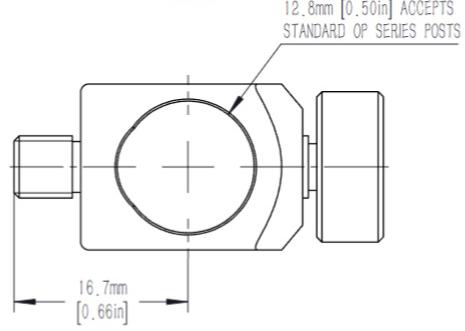

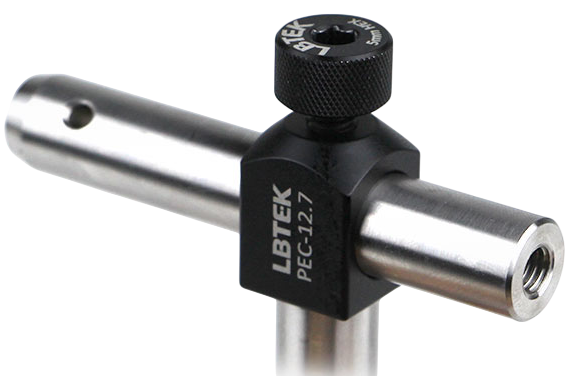

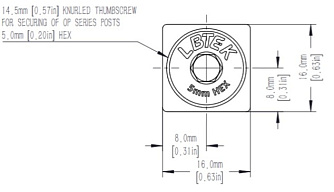

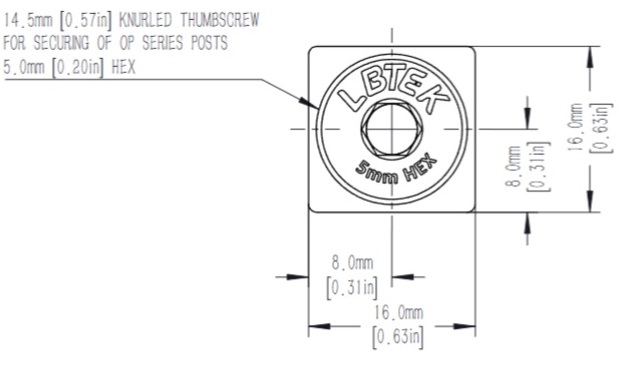

Угловой зажим PEC-12.7 предназначен для соединения двух оптических стержней диаметром 12,7 мм под углом 90°. Один стержень устанавливается в сквозное отверстие, которое обеспечивает стабильный двухточечный контакт и предотвращает его поворот или смещение. Фиксация осуществляется винтом с накатанной головкой и внутренним шестигранником. Для установки второго оптического стержня предусмотрено резьбовое отверстие M6.

Параметр Значение Ед. измерения
Материал Алюминиевый сплав 6061-T6
Обработка поверхности Черное анодирование
Отклонение от вертикали < 0,03 мм
Диаметр совместимых стержней 12,7 мм
Тип фиксирующих винтов Винт с накатанной головкой и внутренним шестигранником M6 / 1 шт.
Угол фиксации 90 °


Модель Описание
PEC-12.7 Угловой зажим. Диаметр совместимых стержней 12,7 мм. Угол фиксации 90 °.
