PH - держатели стержней

  • Диаметр совместимых стержней 12,7 мм.
  • Фиксирующий винт, затягиваемый вручную или шестигранным ключом.Надёжная фиксация стержня в держателе.
  • Две версии: с монтажным резьбовым отверстием М6 или с магнитным основанием.
  • Высота от 25 до 150 мм.
  • 1 или 5 шт. в упаковке.
Производитель:  LBTEK

Держатели стержней 12,7 мм PH имеют прямоугольный паз на внутренней стенке, который создаёт двухточечный контакт со стержнем, предотвращая его скольжение и вращение. Для фиксации положения стержня используется подпружинный винт с накатанной головкой и внутренним шестигранником M6, который затягивается вручную или с помощью шестигранного ключа 5 мм. Примечание: максимальный крутящий момент при затягивании не должен превышать 3,2 Н·м. Рекомендуется использовать Г-образный шестигранный ключ и затягивать, удерживая короткий конец.

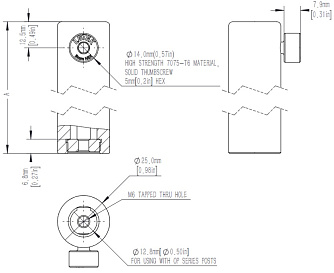

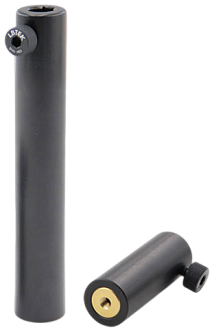

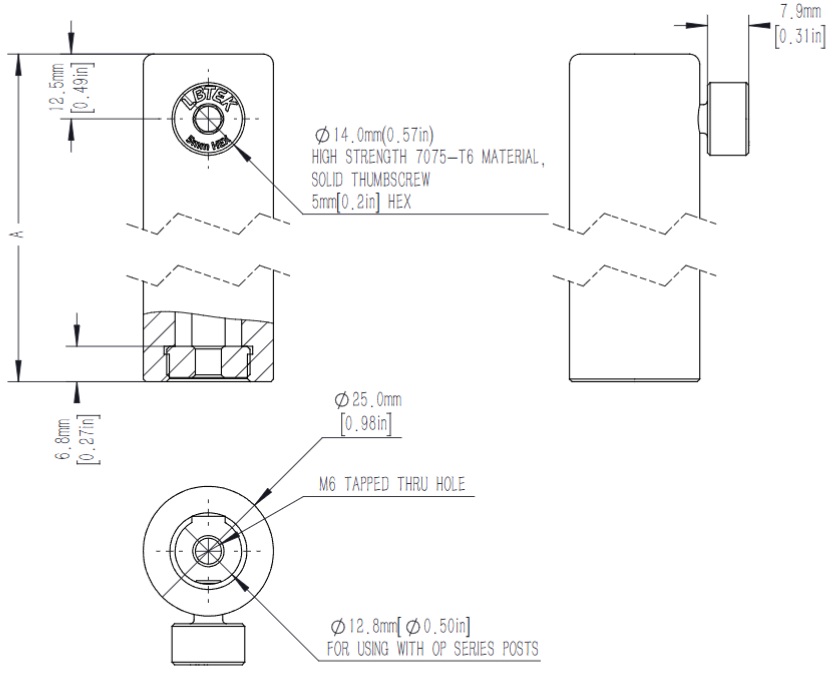

Держатели стержней серии PH-xxA имеют резьбовое отверстие M6 в основании, что обеспечивает совместимость как с магнитным основанием (PR-1S), так и с немагнитным основанием (PR-1A). Их также можно напрямую использовать с монтажными основаниями серии PB-x или монтировать непосредственно на макетную плату с помощью винтов M6.

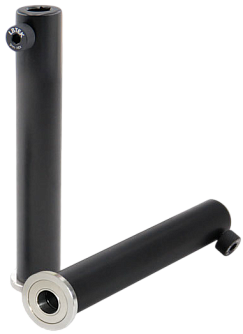

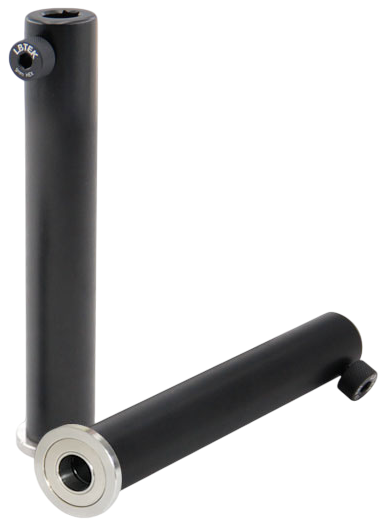

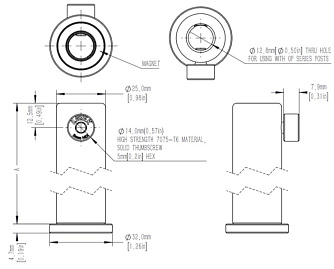

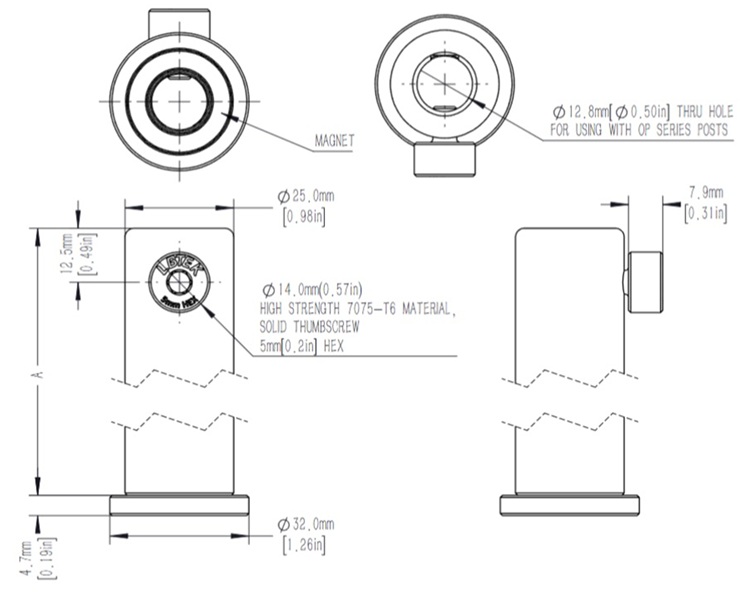

Держатели стержней серии PH-xxB оснащены магнитным основанием, обеспечивающим удобное позиционирование. Их можно использовать совместно с вилочным блоком (PHC-45). Сквозное центральное отверстие обеспечивает расширенный диапазон регулировки высоты стержня.


Параметр Значение Ед. измерения
  PH-25A
PH-25B
(-P5)
PH-30A
PH-30B
PH-40A
PH-40B
(-P5)
PH-50A
PH-50B
(-P5)
PH-75A
PH-75B
(-P5)
PH-100A
PH-100B
(-P5)
PH-150A
PH-150B
(-P5)

Материал Алюминиевый сплав 6061-T6
+ латунь H65 в серии PH-xxA
+ основа из нержавеющей стали 304 в серии PH-xxB

Обработка поверхности Черное анодирование
Диаметр совместимых стержней
12,7 мм
Тип фиксирующего винта Подпружинный с накатанной головкой и внутренним шестигранником M6
Высота 25 30 40 50 75 100 150 мм
Количество в упаковке 1 шт. в сериях PH-xxA и PH-xxB,
5 шт. в серии PH-xxA-P5 и PH-xxB-P5

Магнитное основание Есть в серии PH-xxB
Внешний диаметр магнитного основания 32 мм
Монтажное отверстие Есть в серии PH-xxA
Тип резьбы монтажного отверстия M6


Модель Описание
PH-25A Держатель стержней с монтажным резьбовым отверстием М6. Диаметр стержней 12,7 мм. Высота 25 мм.
PH-25A-P5 Набор из 5 держателей стержней с монтажным резьбовым отверстием М6. Диаметр стержней 12,7 мм. Высота 25 мм.
PH-30A Держатель стержней с монтажным резьбовым отверстием М6. Диаметр стержней 12,7 мм. Высота 30 мм.
PH-40A Держатель стержней с монтажным резьбовым отверстием М6. Диаметр стержней 12,7 мм. Высота 40 мм.
PH-40A-P5 Набор из 5 держателей стержней с монтажным резьбовым отверстием М6. Диаметр стержней 12,7 мм. Высота 40 мм.
PH-50A Держатель стержней с монтажным резьбовым отверстием М6. Диаметр стержней 12,7 мм. Высота 50 мм.
PH-50A-P5 Набор из 5 держателей стержней с монтажным резьбовым отверстием М6. Диаметр стержней 12,7 мм. Высота 50 мм.
PH-75A Держатель стержней с монтажным резьбовым отверстием М6. Диаметр стержней 12,7 мм. Высота 75 мм.
PH-75A-P5 Набор из 5 держателей стержней с монтажным резьбовым отверстием М6. Диаметр стержней 12,7 мм. Высота 75 мм.
PH-100A Держатель стержней с монтажным резьбовым отверстием М6. Диаметр стержней 12,7 мм. Высота 100 мм.
PH-100A-P5 Набор из 5 держателей стержней с монтажным резьбовым отверстием М6. Диаметр стержней 12,7 мм. Высота 100 мм.
PH-150A Держатель стержней с монтажным резьбовым отверстием М6. Диаметр стержней 12,7 мм. Высота 150 мм.
PH-150A-P5 Набор из 5 держателей стержней с монтажным резьбовым отверстием М6. Диаметр стержней 12,7 мм. Высота 150 мм.
PH-25B Держатель стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 25 мм.
PH-25B-P5 Набор из 5 держателей стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 25 мм.
PH-30B Держатель стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 30 мм.
PH-40B Держатель стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 40 мм.
PH-40B-P5 Набор из 5 держателей стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 40 мм.
PH-50B Держатель стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 50 мм.
PH-50B-P5 Набор из 5 держателей стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 50 мм.
PH-75B Держатель стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 75 мм.
PH-75B-P5 Набор из 5 держателей стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 75 мм.
PH-100B Держатель стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 100 мм.
PH-100B-P5 Набор из 5 держателей стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 100 мм.
PH-150B Держатель стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 150 мм.
PH-150B-P5 Набор из 5 держателей стержней с магнитным основанием. Диаметр стержней 12,7 мм. Высота 150 мм.
