PHTC-12.7 - угловой зажим
- Материал: алюминиевый сплав 6061-T6.
- Диаметр совместимых стержней 12,7 мм.
- Угол фиксации: 90 или 180 °.
Производитель: LBTEK

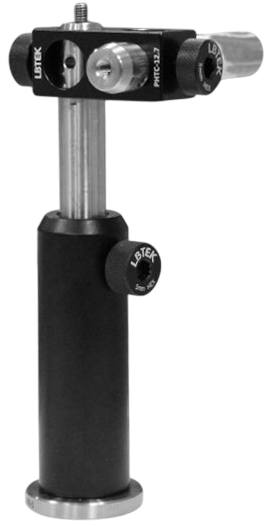

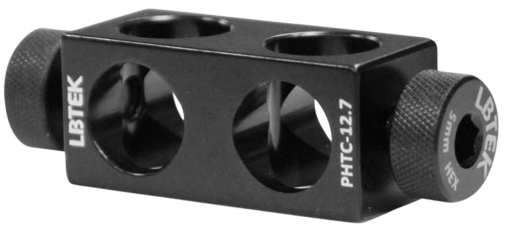

Угловой зажим PHTC-12.7 предназначен для фиксации оптических стержней диаметром 12,7 мм под углом 90° или 180°. Расстояние между центральными отверстиями 20 мм. Отклонение от вертикали не более 0,03 мм. На концах винтов установлены подпружиненные шаровидные наконечники из ПОМ-материала, предотвращающие повреждение поверхности стержней. Все винты затягиваются вручную или с помощью 5-мм шестигранного ключа. Примечание: чрезмерное усилие может привести к поломке винта. Рекомендуется использовать Г-образный шестигранный ключ и затягивать, удерживая короткий конец.
Параметр | Значение | Ед. измерения |
---|---|---|
Материал | Алюминиевый сплав 6061-T6 | |
Обработка поверхности | Черное анодирование | |

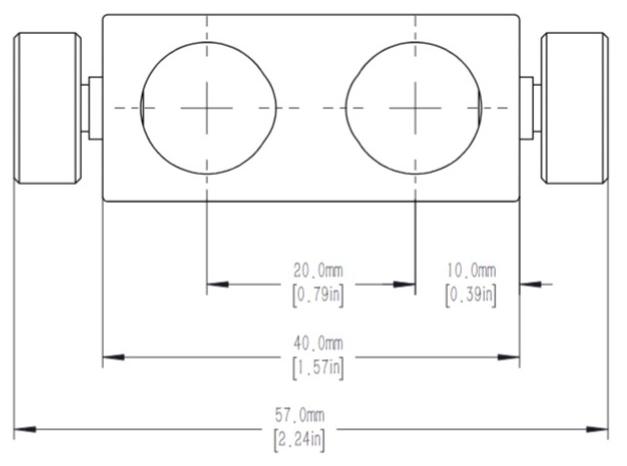

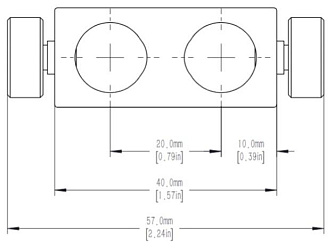

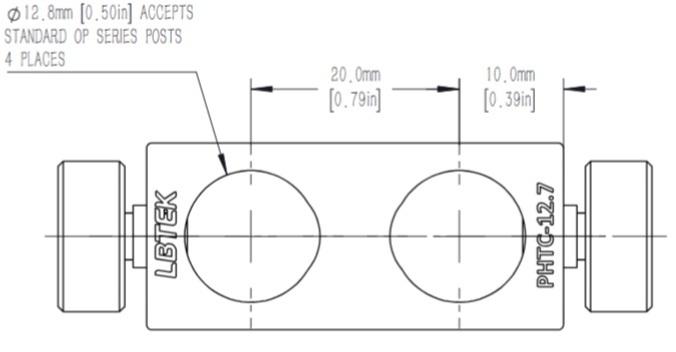

Расстояние между центрами отверстий | 20 | мм |
Отклонение от вертикали | < 0,03 | мм |
Диаметр совместимых стержней | 12,7 | мм |
Тип фиксирующих винтов | Винт с накатанной головкой и внутренним шестигранником M6 / 2 шт. | |
Угол фиксации | 90 или 180 | ° |

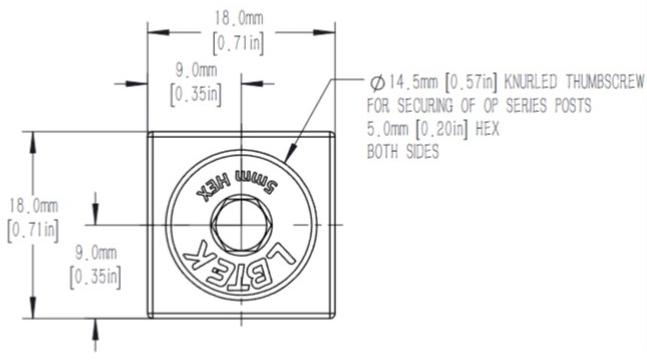

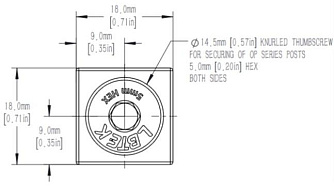

PHTC-12.7 - угловой зажим 295(Kб)
