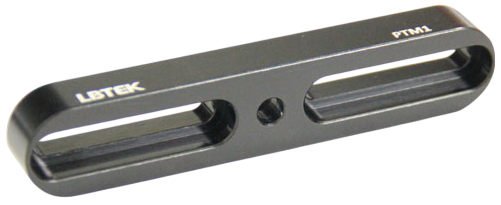

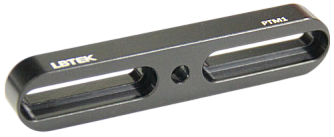

PTM1 - адаптер
- Диаметр совместимых стержней: 12,7 и 25 мм.
- Возможность установки нескольких оптических элементов на одном стержне.
- Монтажное отверстие M4.
Производитель: LBTEK

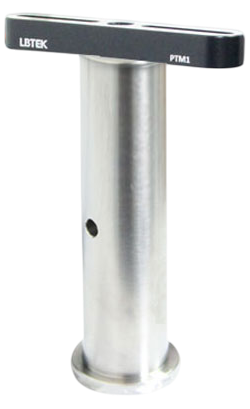

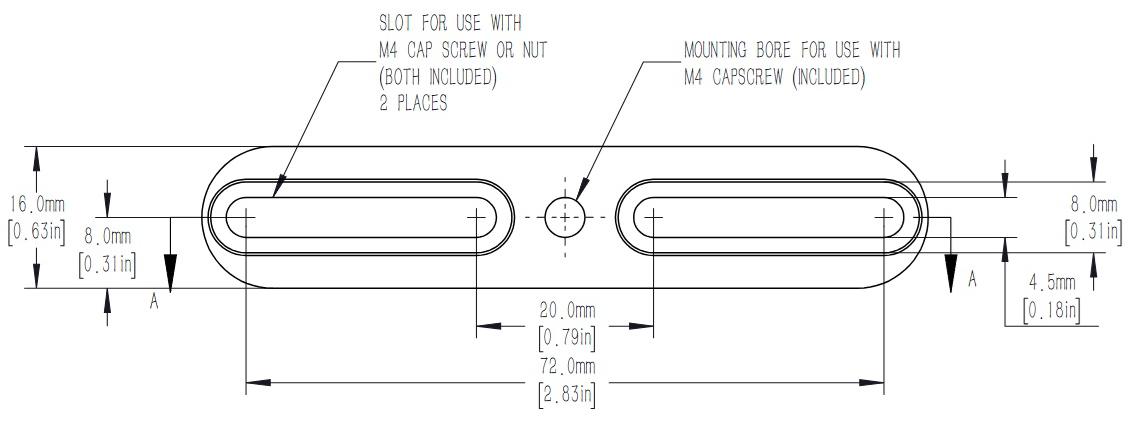

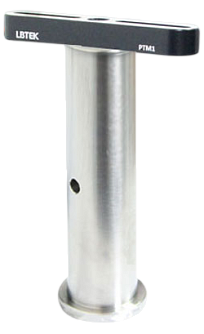

Адаптер PTM1 позволяет компактно разместить несколько оптических элементов на одном оптическом стержне, исключая необходимость использования нескольких адаптеров и стержней, тем самым экономя пространство. Адаптер совместим со стержнями диаметром 12,7 и 25 мм. Установка осуществляется с помощью винта M4 через центральное зенковочное отверстие или боковые зенковочные пазы, что даёт возможность как центрированного, так и смещённого монтажа. При установке компонентов в боковые пазы допускается смещение относительно центра адаптера на расстояние от 10 до 36 мм.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Материал | Алюминиевый сплав 6061-T6 | |
| Обработка поверхности | Черное анодирование | |
| Допуск параллельности | 0,03 | мм |
| Тип монтажного отверстия | М4 | |

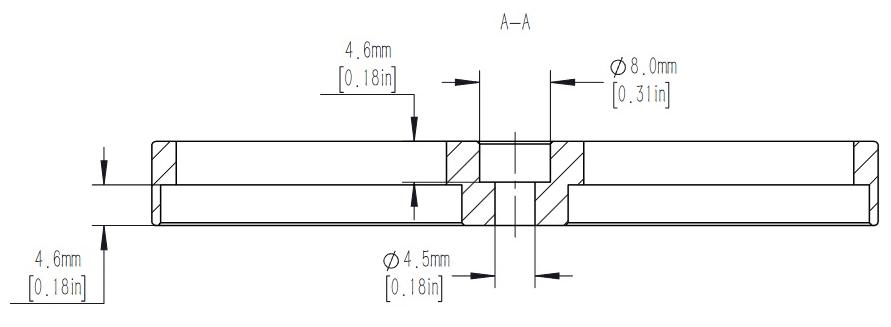

| Внешний диаметр зенковочного отверстия | 8 ± 0,03 | мм |
| Внутренний диаметр зенковочного отверстия | 4,5 ± 0,03 | мм |
| Внешняя ширина зенковочного паза | 8 ± 0,03 | мм |
| Внутренняя ширина зенковочного паза | 4,5 ± 0,03 | мм |
PTM1 - адаптер 298.2(Kб)
