UPH-12.7 - поворотный угловой зажим
- Материал: алюминиевый сплав 6061-T6.
- Диаметр совместимых стержней 12,7 мм.
- Угол фиксации от 0 до 360 °.
Производитель: LBTEK

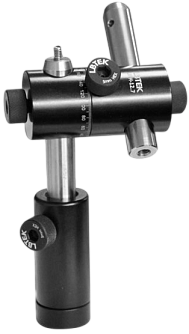

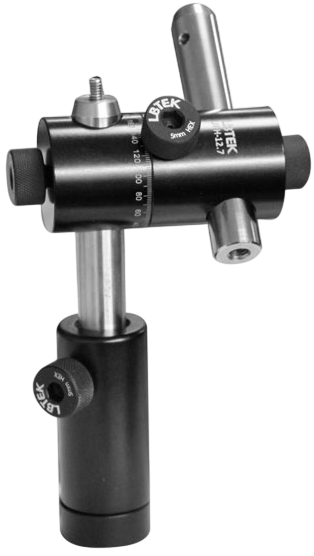

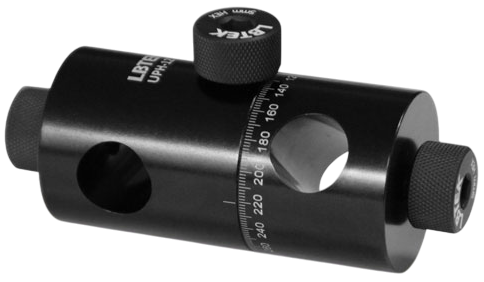

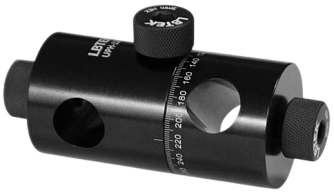

Угловой зажим UPH-12.7 с возможностью вращения на 360° позволяет соединять два стержня диаметром 12,7 мм под произвольным углом. Шкала градуирована с шагом 2°, с цифровыми отметками через каждые 20°. Три винта служат для фиксации угла поворота и стержней. На концах винтов установлены подпружиненные шаровидные наконечники из ПОМ-материала, предотвращающие повреждение поверхности стержней. Все винты затягиваются вручную или с помощью 5-мм шестигранного ключа. Примечание: чрезмерное усилие может привести к поломке винта, рекомендуется использовать Г-образный ключ и затягивать, удерживая короткий конец.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Материал | Алюминиевый сплав 6061-T6 | |
| Обработка поверхности | Черное анодирование | |

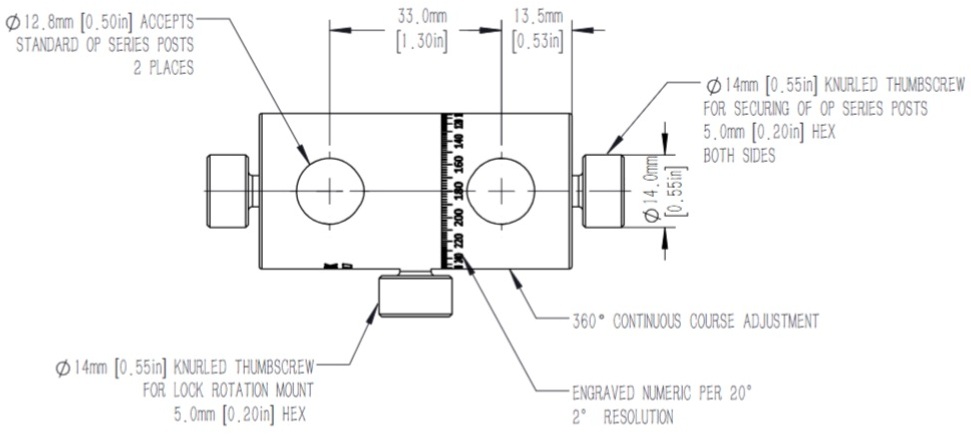

| Расстояние между центрами отверстий | 33 | мм |

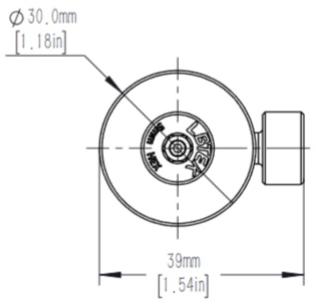

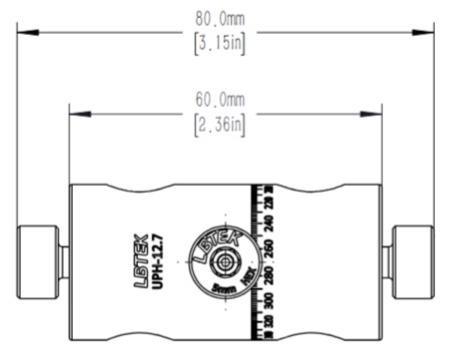

| Размеры | 30 × 80 | мм |
| Диаметр совместимых стержней | 12,7 | мм |
| Тип фиксирующих винтов | Винт с накатанной головкой и внутренним шестигранником M6 / 3 шт. | |
| Угол фиксации | От 0 до 360 | ° |
| Точность шкалы | 2 | ° |
