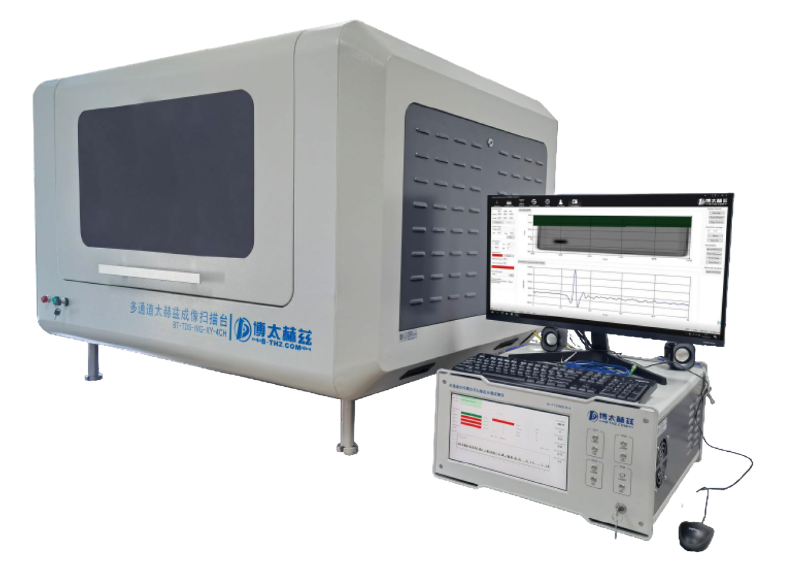

4CH - четырехканальная скоростная система терагерцовой томографии
- Количество терагерцовых зондов: 1 ~ 4.
- Широкий диапазон спектра: от 0,1 до 3,0 ТГц.
- Измерения в режиме реального времени с частотой до 2 кГц.
- Интеллектуальная система распознавания спектров: формирование отчетов за 1 секунду.
Первая в отрасли четырехканальная скоростная система терагерцовой томографии модели 4CH от высокотехнологичного стартап-предприятия Bo Terahertz Information Technology (Ухань, КНР) позволяет выполнять высокоскоростную томографию и визуализацию со скоростью сканирования до 2 кГц/пиксель. Этот комплекс идеально подходит для задач промышленного неразрушающего контроля крупногабаритных объектов. По умолчанию в системе реализован отражающий метод визуализации. Компактный терагерцовый зонд легко устанавливается на роботизированный манипулятор. Для связи с хост-системой используются кабели длиной от 3,5 м до 100 м. Широкий частотный диапазон (0,1 - 3,0 ТГц) в сочетании с высоким пространственным разрешением (≤0,5 мм) и разрешением по глубине (~10 мкм) при динамическом диапазоне ≥70 дБ обеспечивает превосходную детализацию и точность измерений для самого широкого круга задач.
- Широкий диапазон спектра: 0,1 – 3,0 ТГц.
- Измерения в режиме реального времени с частотой выше 500 Гц и выше 2 кГц при использовании расширения с несколькими зондами.
- Динамический диапазон более 70 дБ.
- Область отображения: XY-сканирование: 0,8×1,2 мм; поворотное сканирование: Ø0,25×(L)1,2 мм.
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Модель
|
4CH | |
|
Количество терагерцовых зондов
|
1 ~ 4 | |
|
Скорость получения изображения
|
при использовании 1 зонда: 500, при использовании 4 зондов: 2000 | Гц |
|
Спектральный диапазон
|
0,1 - 3,0 | ТГц |
|
Пространственное разрешение визуализации (в горизонтальном направлении)
|
≤ 0,5 | мм |
|
Пространственное разрешение визуализации (по глубине)
|
~ 10 | мкм |
|
Динамический диапазон
|
≥ 70 | дБ |
|
Область отображения
|
XY-сканирование: 0,8×1,2; поворотное сканирование: Ø0,25×(L)1,2 | м |
|
Диапазон временной задержки
|
Высокоскоростной режим обработки изображений: 100 кадров в секунду: до 1 | нс |
|
Режимы измерений
|
Пропускание, отражение с регулируемым углом, поляризационные измерения, сканирование (цилиндрическое, линейное XY) |
Области применения
- Фармацевтика. Применение терагерцовой технологии в фармацевтике включает анализ структуры и свойств лекарственных препаратов, исследование процессов взаимодействия молекул и оптимизацию производства лекарственных средств.
- Медицина. Использование технологии ТГц для медицинских образов и диагностики может помочь в обнаружении заболеваний кожи, опухолей, раннего выявления рака, а также в неврологической и кардиологической диагностике.
- Безопасность и контроль. В области безопасности может применяться для обнаружения контрабанды, взрывчатых веществ, оружия и других запрещенных предметов в аэропортах, на границах, в общественных местах и других объектах.
- Контроль качества и неразрушающий анализ. Используется для неразрушающего анализа и оценки качества материалов, определения толщины покрытий, обнаружения дефектов в промышленных изделиях и структурах, таких как композитные материалы или металлические конструкции.
- Научные исследования. Технология ТГц может быть полезной в различных научных областях, включая физику, химию, материаловедение и биологию, для изучения свойств материалов, динамики молекул, микроструктур и других физических и химических процессов.
- Астрономия и наблюдение. В астрономии технология ТГц может использоваться для изучения космических объектов, анализа состава атмосфер планет.
- Безопасность пищевых продуктов. Контроль качества пищевых продуктов, определение их физических и химических свойств, а также идентификации загрязнений или контаминации.
- Культурное наследие и искусство. Технология может быть использована для неразрушающего анализа и сохранения ценных исторических и художественных объектов, таких как картины, скульптуры, древние рукописи и артефакты. Это позволяет изучать их структуру, состояние и подлинность.
