BT-FT-S-5000 - интеллектуальная система время-разрешенной терагерцовой спектроскопии
- Широкий диапазон спектра: от 0,1 до 5,5 ТГц.
- Измерения в режиме реального времени с частотой выше 500 Гц.
- Интеллектуальная система распознавания спектров: формирование отчетов за 1 секунду.
- Возможность использования нескольких зондов для увеличения скорости измерений.
BT-FT – система для реализации спектроскопической методики ТГц-TDS (терагерцовая спектроскопия с разрешением по времени) от высокотехнологичного стартап-предприятия Bo Terahertz Information Technology (Ухань, КНР). Спектрометр позволяет измерять одновременно мнимую часть показателя преломления (т.е. резонансное поглощение и проводимость) и действительную часть показателя преломления (например, при измерении толщины слоя).
В основе системы лежит управляющий модуль, к которому с помощью оптоволокна подключаются приемные и передающие модули терагерцового диапазона длин волн. Благодаря широкому выбору различных аксессуаров и богатым возможностям программного обеспечения, спектрометры BT-FT могут использоваться для спектроскопии пропускания, спектроскопии отражения, измерения поляризации, а также сканирующей визуализации.
Спектрометр может использоваться для широкого спектра задач: от биомедицины и материаловедения до систем безопасности и сферы искусства.
Примеры измерений
|
|
|
|
Ключевые особенности:
- Широкий диапазон спектра: 0,1 – 5,5 ТГц.
- Измерения в режиме реального времени с частотой выше 500 Гц и выше 2 кГц при использовании расширения с несколькими зондами.
- Интеллектуальная система распознавания спектров: формирование отчетов за 1 секунду.
- Возможность использования множества зондов для увеличения скорости измерений.
- Спектроскопия пропускания, спектроскопия отражения и ТГ-визуализация в одной системе.
- Широкий ассортимент зондов (см. вкладку "Заказ").
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Модель | BT-FT-S-5000 | |
|
Спектральный диапазон
|
0,1 - 5,5 |
ТГц |
|
Спектральное разрешение
|
2,5 | ГГц |
|
Скорость обнаружения
|
10-2000 | точек/сек |
|
Пространственное разрешение визуализации (в горизонтальном направлении)
|
≤ 0,5 | мм |
|
Пространственное разрешение визуализации (по глубине)
|
~ 10 | мкм |
|
Режимы измерений
|
Пропускание, отражение с регулируемым углом, поляризационные измерения, сканирование (цилиндрическое, линейное XY) | |
|
Функции программного обеспечения
|
Автоматическое определение формы поверхности объекта, автоматическое планирование траектории сканирования, автоматическое распознавание дефектов |
Области применения
- Фармацевтика. Применение терагерцовой технологии в фармацевтике включает анализ структуры и свойств лекарственных препаратов, исследование процессов взаимодействия молекул и оптимизацию производства лекарственных средств.
- Медицина. Использование технологии ТГц для медицинских образов и диагностики может помочь в обнаружении заболеваний кожи, опухолей, раннего выявления рака, а также в неврологической и кардиологической диагностике.
- Безопасность и контроль. В области безопасности может применяться для обнаружения контрабанды, взрывчатых веществ, оружия и других запрещенных предметов в аэропортах, на границах, в общественных местах и других объектах.
- Контроль качества и неразрушающий анализ. Используется для неразрушающего анализа и оценки качества материалов, определения толщины покрытий, обнаружения дефектов в промышленных изделиях и структурах, таких как композитные материалы или металлические конструкции.
- Научные исследования. Технология ТГц может быть полезной в различных научных областях, включая физику, химию, материаловедение и биологию, для изучения свойств материалов, динамики молекул, микроструктур и других физических и химических процессов.
- Астрономия и наблюдение. В астрономии технология ТГц может использоваться для изучения космических объектов, анализа состава атмосфер планет.
- Безопасность пищевых продуктов. Контроль качества пищевых продуктов, определение их физических и химических свойств, а также идентификации загрязнений или контаминации.
- Культурное наследие и искусство. Технология может быть использована для неразрушающего анализа и сохранения ценных исторических и художественных объектов, таких как картины, скульптуры, древние рукописи и артефакты. Это позволяет изучать их структуру, состояние и подлинность.
Примеры готовых систем
Терагерцовый спектрометр на оптоволокне со сканирующей XY платформой для визуализации и вращающейся плафтормой для визуализации.
Терагерцовый спектрометр на оптоволокне со сканирующей XY платформой для визуализации
Терагерцовый спектрометр с камерой для изучения газов
Доступные зонды:
 Зонд для измерения пропускания в диапазоне 0,1 – 3,5 ТГц |
 Зонд для измерения отражения с регулировкой угла между приемным и передающим модулями в диапазоне 360° |
 Зонд для измерения пропускания и отражения с регулировкой угла между приемным и передающим модулями в диапазоне 15-175° |
 Зонд для измерения отражения с регулировкой угла между приемным и передающим модулями в диапазоне 180° и одновременным XY сканированием в диапазоне 150 мм x 150 мм |
 Зонд для сканирования отражения для образцов цилиндрической формы |
 Зонд для измерения отражения, угол падения луча 90° |

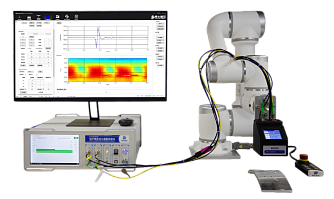

 Ручной зонд для измерения толщин в режиме реального времени, подключаемый к роботу-манипулятору |
 Зонд для измерения полного внутреннего отражения со встроенным аттенюатором |
