FFBR-AH - модули с ахроматической полуволновой пластинкой
FFBR-AQ - модули на основе полуволновых пластинок, предназначенные для изменения поляризации пучка в волоконно-оптических системах.
- Диапазон длин волн 400 – 2000 нм.
- Фазовый сдвиг λ/2.
- Непрерывное вращение на 360°.
Производитель: OPEAK

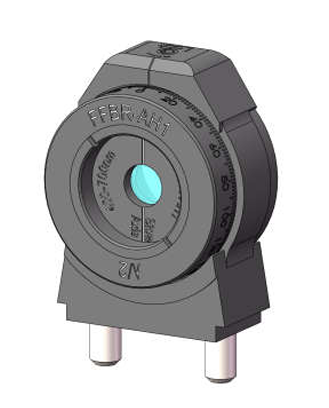

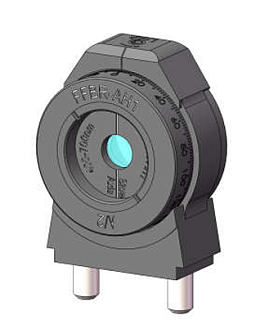

Модули серии FFBR-AH представляют собой ахроматические полуволновые пластинки, установленные в поворотные держатели FFBR, обеспечивающие непрерывное вращение на 360°. Поворотная часть держателей оснащена рифленой кромкой с 360° шкалой с ценой деления 2°, что обеспечивает точное, повторяемое позиционирование и точную регулировку угла наклона. Положение полуволновой пластинки можно зафиксировать с помощью шестигранного стопорного винта, расположенного сверху держателя.
Особенности:
- Совместимость с платформами с волоконным вводом-выводом.
- Высокая точность и повторяемость позиционирования.
- Непрерывное вращение на 360°.
- Деление шкалы регулировки 2°.
- Возможность фиксации положения с помощью стопорного винта.
| Параметр |
Значение |
Ед. измерения |
||
|---|---|---|---|---|
|
Модель
|

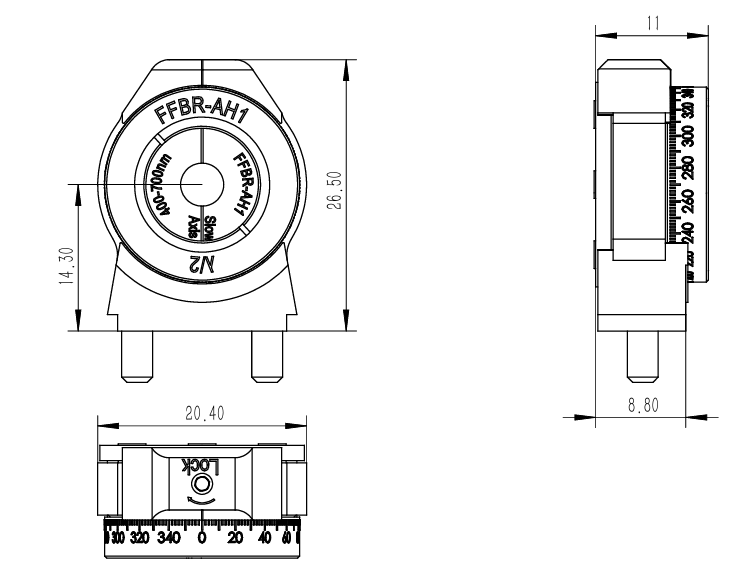

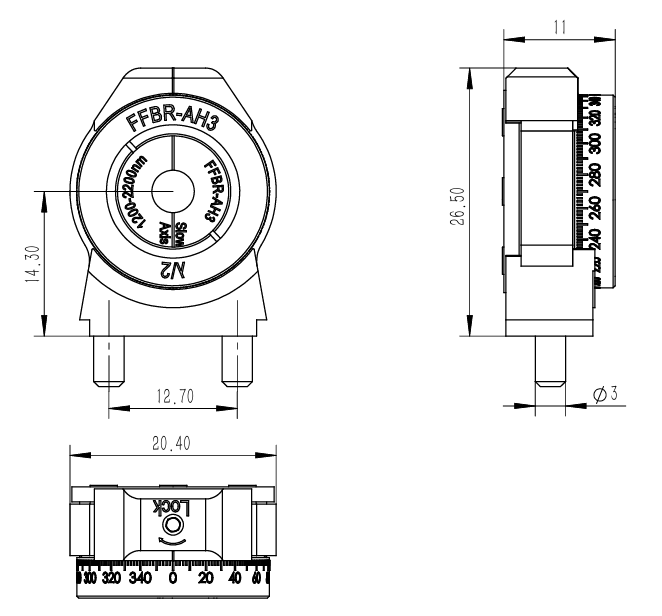

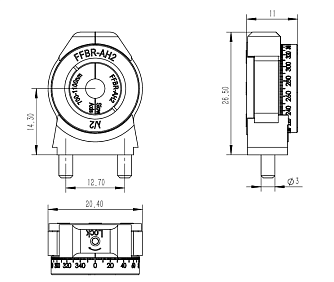

FFBR-AH1 | FFBR-AH2 | FFBR-AH3 | |
|
Длина волны AR покрытия
|
400 – 800 | 700 – 1200 | 1100 – 2000 | нм |
|
Фазовый сдвиг
|
λ/2 | |||
|
Допуск на фазовый сдвиг
|
λ/40 | λ/55 | λ/71 | |
|
Диапазон вращения
|
360 | ° | ||
