FFBR-LPNIR - поворотные модули с линейным поляризатором
FFBR-LPNIR - модули на основе тонкопленочных поляризаторов, предназначенные для контроля изменения поляризации и определения коэффициента поляризационной экстинкции.
- Диапазон длин волн 633 – 2100 нм.
- AR-покрытие 1550 нм.
- Коэффициент экстинкции > 10000:1.
- Диапазон вращения поляризатора 360°.
- Световая апертура 2,5 мм.
Производитель: OPEAK

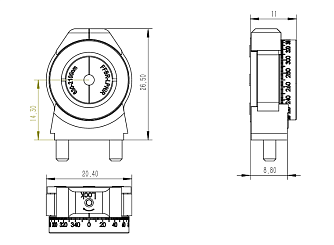

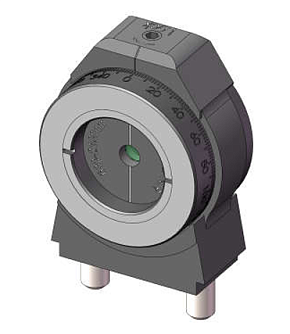

Модули серии FFBR-LPNIR представляют собой пленочные поляризаторы, установленные в поворотный держатель FFBR. Принцип действия поляризатора заключается в поглощении неполяризованного света с длиной волны от 633 до 2100 нм. Для большинства длин волн коэффициент поляризационной экстинкции достигает 10000:1. Направление оптической оси указано на корпусе. На держателе расположена вращающаяся платформа с рифленой кромкой и градуировкой на 360° с линиями через каждые 2°. В верхней части имеется винт для фиксации положения поляризатора.
Особенности:
- Тонкопленочный поляризатор на основе наночастиц.
- Коэффициент экстинкции > 10000:1.
- Непрерывное вращение на 360°.
- Деление шкалы регулировки 2°.
- Диаметр отверстия 2,5 мм.
- Модули с другими характеристиками доступны под заказ.
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Диапазон длин волн
|
633 – 2100 | нм |
|
Коэффициент экстинкции
|
> 40 @633 нм | дБ |
| > 40 @800 нм | ||
| > 40 @900 нм | ||
| > 40 @1060 нм | ||
| > 50 @1310 нм | ||
| > 50 @1480 нм | ||
| > 50 @1550 нм | ||
| > 40 @2100 нм | ||
|
Коэффициент пропускания
|
> 76,5 @633 нм | % |
| > 84 @800 нм | ||
| > 87 @900 нм | ||
| > 88,5 @1064 нм | ||
| > 90,5 @1310 нм | ||
| > 90,5 @1480 нм | ||
| > 90,5 @1550 нм | ||
| > 90,5 @2100 нм | ||
|
Просветляющие покрытие
|
1550 ( R<0,5%) | нм |
|
Световая апертура
|
2,5 | мм |
